Türkçe | 135
Bosch Power Tools 1 609 92A 2U5 | (27.2.17)

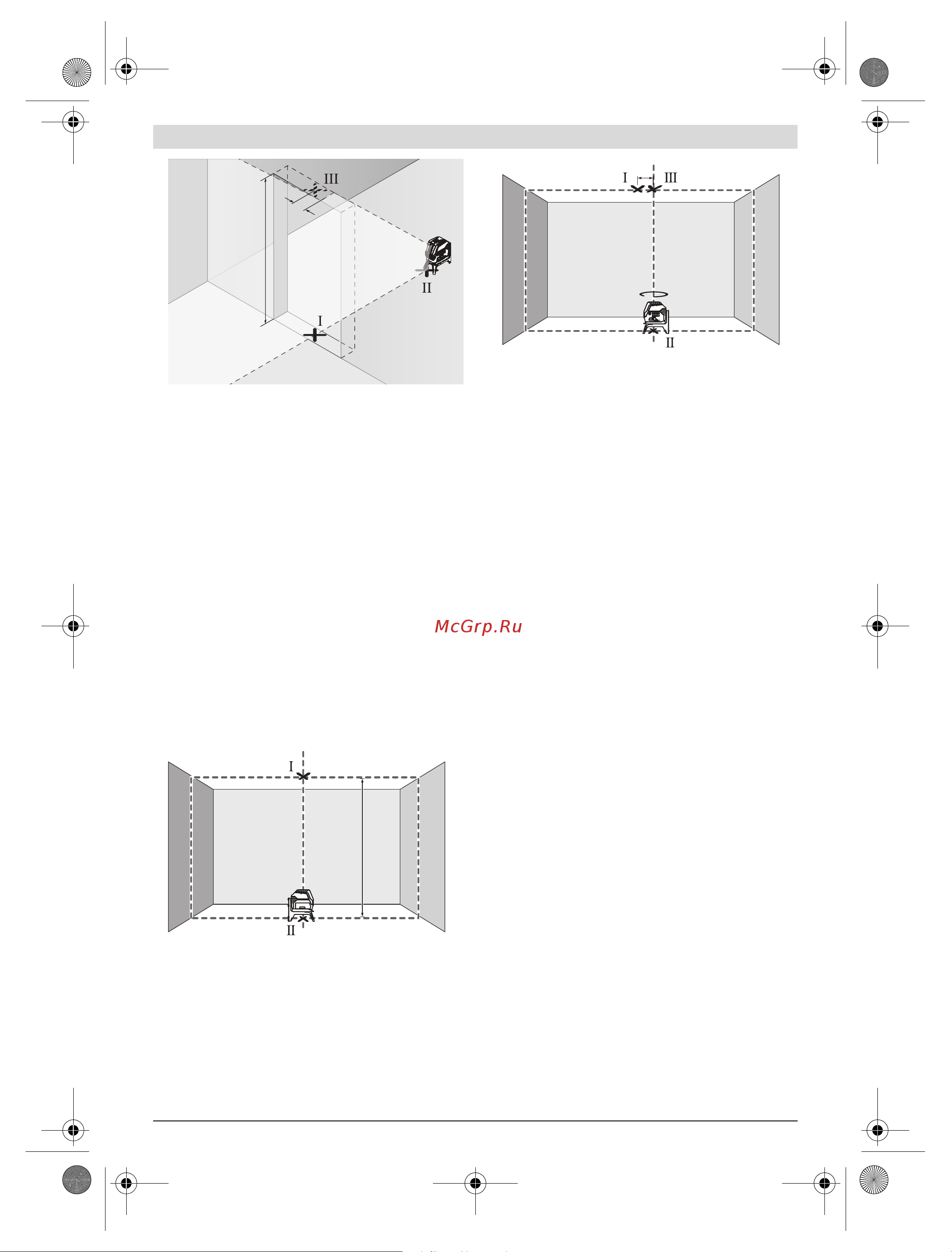

Ölçme cihazını kapı aralığının öteki tarafında doğrudan
nokta II’nin arkasına yerleştirin. Ölçme cihazını nivelmana
bırakın ve dikey lazer ışınını öyle doğrultun ki, ortası nokta
I ve nokta II’den geçsin.
İşaretlenmiş d nokta III ile kapı aralığının üst kenarındaki
lazer ışınının ortası arasıdaki d farkı ölçme cihazının dikey-
likten olan gerçek sapmasını verir.
Kapı aralığının yüksekliğini ölçün.
Müsaade edilen maksimum d sapmasını şöyle hesaplayabilir-
siniz:
d
max
= kapı aralığı yüksekliğinin iki katı x 0,3 mm/m
Örnek: Kapı aralığı yüksekliği 2 m ise maksimum sapma
d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm olmalıdır. Buna göre
işaretler birbirinden en fazla 1,2 mm uzakta olmalıdır.
Hizalama hassaslığının kontrolü
Bu kontrol işlemi için sağlam bir zeminde tavan ve taban ara-
sında yaklaşık 5 metrelik engelsiz bir ölçme hattına ihtiyacınız
vardır.
Ölçme cihazını döndürme platformuna monte edin ve plat-
formu zemine yerleştirin.
Ölçme cihazını açın ve nivelman yapmasını bekleyin.
Tavandaki üst kesişme noktasının ortasını işaretleyin
(Nokta I). Ayrıca zemindeki alt lazer noktasının ortasını da
işaretleyin (Nokta II).
Ölçme cihazını 180° çevirin. Ölçme cihazını alt lazer nokta-
sının ortası işaretlenmiş bulunan nokta II üzerine gelecek
biçimde konumlandırın. Ölçme cihazının nivelman yapma-
sını bekleyin. Üst lazer noktasının ortasını işaretleyin
(Noktat III).
Tavanda işaretlenmiş bulunan I ve III noktaları arasındaki
d farkı ölçme cihazının dikeylikten olan gerçek sapmasını
gösterir.
İzin verilen maksimum sapmayı d
max
şu şekilde hesaplayabilir-
siniz:
d
max
= Zemin ve tavan arasındaki mesafenin iki katı
x0,7mm/m
Örnek: Zemin ile tavan arasındaki mesafe 5 m olduğunda
maksimum sapma
d
max
=2x5mx0,7mm/m=7mm olmalıdır. Bu nedenle işa-
retler birbirinden en fazla 7 mm ayrı olmalıdır.
Çalışırken dikkat edilecek hususlar
İşaretleme yaparken daima lazer noktasının veya lazer
çizgisinin ortasını kullanın. Lazer noktasının büyüklüğü
veya lazer çizgisinin genişliği uzaklık ile birlikte değişir.
Bu ölçme cihazı bir radyo sinyali arabirimi ile donatıl-
mıştır. Örneğin uçaklar veya hastaneler gibi yerel işlet-
me kısıtlamalarına uyun.
Sehpa ile çalışmak (aksesuar)
Bir tripot sağlam ve yüksekliği ayarlanabilir bir ölçme alt yapısı
sağlar. Ölçme cihazının 1/4" tripot yuvasını 16 tripotun 30 ve-
ya piyasada bulunan bir fotoğraf tripotunun dişlerine yerleşti-
rin. Ölçme cihazını tripotun sabitleme vidası ile sıkıca vidala-
yın.
Ölçme cihazını açmadan önce sehpayı kabaca doğrultun.
Üniversal tutucu ile tespit (aksesuar) (Bakınız: Şekil G)
Üniversal tutucu 25 yardımı ile ölçme cihazını örneğin dik yü-
zeylere, borulara veya manyetik malzemeye tespit edebilirsi-
niz. Üniversal tutucu zemin sehpası olarak da kullanılmaya uy-
gundur ve ölçme cihazının yükseklik ayarını kolaylaştırır.
Ölçme cihazını açmadan önce üniversal tutucuyu 25 kabaca
doğrultun.
Lazer hedef tablası ile çalışmak (Bakınız: Şekil G)
Lazer hedef tablası 34 elverişsiz koşullarda ve büyük mesafe-
lerde lazer ışınının görünürlülüğünü iyileştirir.
Lazer hedef tablasının 34 yansıtıcı yarısı lazer çizginin görünü-
şünü iyileştirir; saydam yarısı ise lazer ışınının lazer hedef tab-
lasının arkasında da görünmesine olanak sağlar.
2 m
d
5 m
180°
d
