196 | Українська
1 609 92A 2U5 | (27.2.17) Bosch Power Tools
Максимальне допустиме відхилення d
max
розраховується
таким чином:
d
max
=подвійна висота дверного прорізу x 0,3 мм/м
Приклад: При висоті дверного прорізу 2 м максимальне
відхилення не може перебільшувати
d
max
=2x2мx0,м/м=1,м. Таким чином,
максимальна відстань між позначками не може
перебільшувати 1,2 мм.

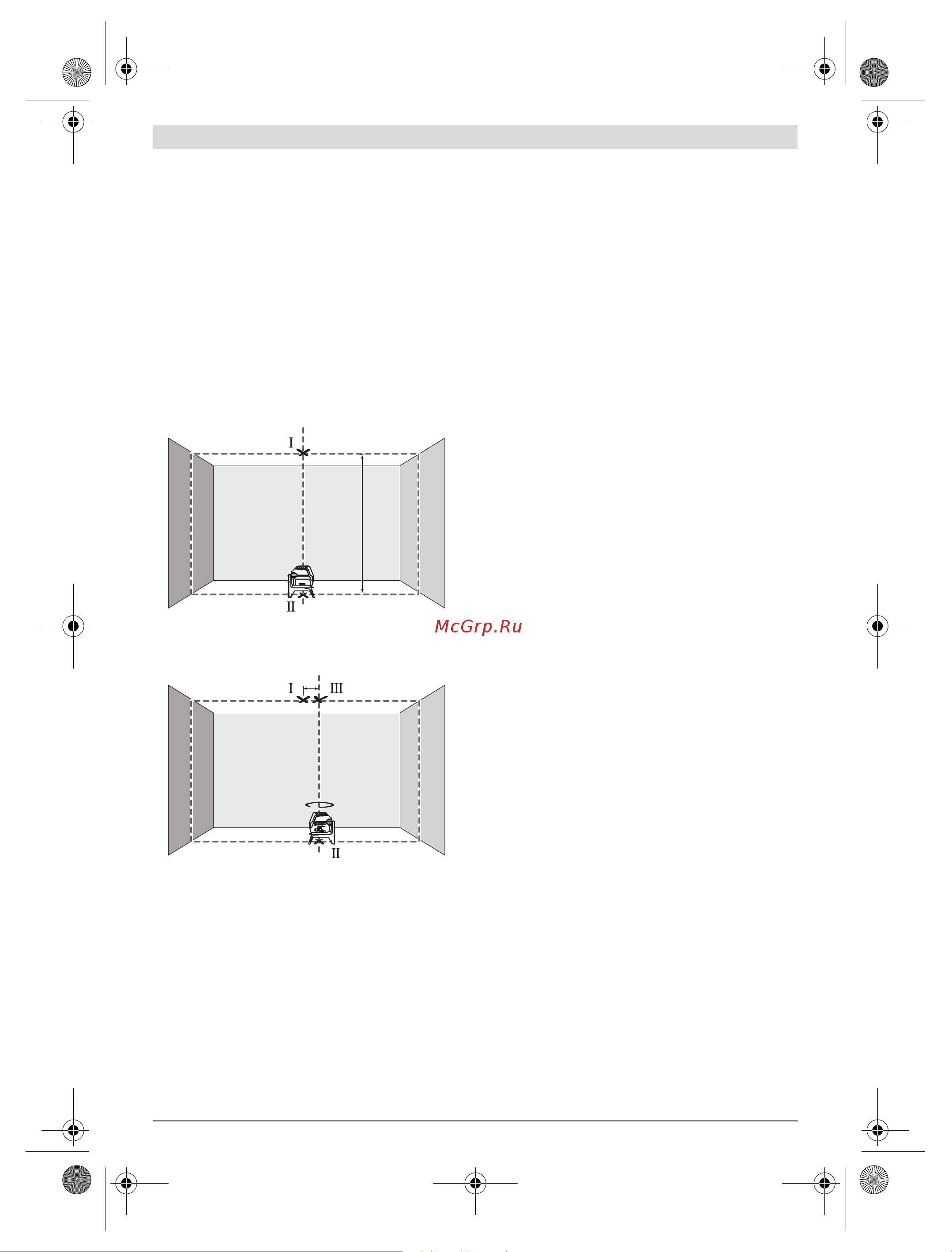

Перевірка точності виска
Для перевірки Вам на твердому ґрунті потрібна вільна
вимірювальна ділянка висотою прибл. 5 м між підлогою і
стелею.
Монтуйте вимірювальний інструмент на поворотне
кріплення і встановіть його на підлогу.
Увімкніть вимірювальний прилад і зачекайте, поки не
закінчиться самонівелювання.
Позначте середину верхньої точки перетину лазерних
ліній на стелі (точка I).
Позначте, крім того, середину
нижньої лазерної точки на підлозі (точка II).
–Розверніть вимірювальний інструмент на 180°.
Розташуйте його так, щоб середина нижньої лазерної
точки знаходилася на раніше позначеній точці II. Дайте
вимірювальному інструменту нівелюватися. Позначте
середину верхної лазерної точки (точка III).
–Відстань d між двома позначеними на стелі точками I і
III – це фактичне відхилення вимірювального приладу
від вертикалі.
Максимально допустиме відхилення d
max
розраховується
таким чином:
d
max
=подвійна відстань між підлогою та стелею
x0,м/м
Приклад: При відстані між підлогою та стелею 5 м
максимальне відхилення може становити
d
max
=2x5мx0,м/м=7мм. Таким чином,
максимальна відстань між позначками не може
перебільшувати 7 мм.
Вказівки щодо роботи
Для позначення завжди використовуйте середину
лазерної точки/лазерної лінії. Розмір лазерної
точки/лазерної лінії змінюється в залежності від
відстані.
Вимірювальний інструмент обладнаний
радіоінтерфейсом. Зважайте на місцеві
обмеження, напр., в літаках або лікарнях.
Робота зі штативом (приладдя)
Штатив забезпечує стабільну підставку для вимірювання,
висоту якої можна регулювати. Поставте вимірювальний
і
нструмент гніздом під штатив 1/4" 16 на різьбу штатива
30 або звичайного фотоштатива. Зафіксуйте
вимірювальний інструмент кріпильним гвинтом штатива.
Грубо вирівняйте штатив, перш ніж вмикати
вимірювальний прилад.
Фіксація за допомогою універсального кріплення
(приладдя) (див. мал. G)
За допомогою універсального кріплення 25 Ви можете
зафіксувати вимірювальний прилад, напр., на
вертикальних поверхнях, трубах або намагнічених
матеріалах. Універсальне кріплення можна
використовувати також в якості підставки. Воно полегш
ує
вирівнювання приладу по висоті.
Грубо вирівняйте універсальне кріплення 25, перш ніж
вмикати вимірювальний прилад.
Роботи з візирною маркою (див. мал. G)
Візирний щит 34 покращує видимість лазерного променю
при несприятливих умовах та на великих відстанях.
Половина візирного щита 34, що віддзеркалює, покращує
видимість лазерної лінії, через прозору половину лазер-
ний промінь видно також і з тильного боку візирного щита.
Окуляри для роботи з лазером (приладдя)
Окуляри для роботи з лазером відфільтровують світло
зовнішнього середовища. Завдяки цьому св
ітло лазера
здається для очей світлішим.
Приклади роботи (див. малB2–F2, G і H)
Приклади для таких можливостей застосування
вимірювального приладу Ви знайдете на сторінках з
малюнками.
Установлюйте вимірювальний прилад завжди близько
коло поверхні або краю, що перевіряється, та дайте йому
самонівелюватися перед початком кожної операції
вимірювання.
5 m
180°
d
