Руководство по эксплуатации Станок рейсмусовый

www.zubr.ru www.zubr.ru

543

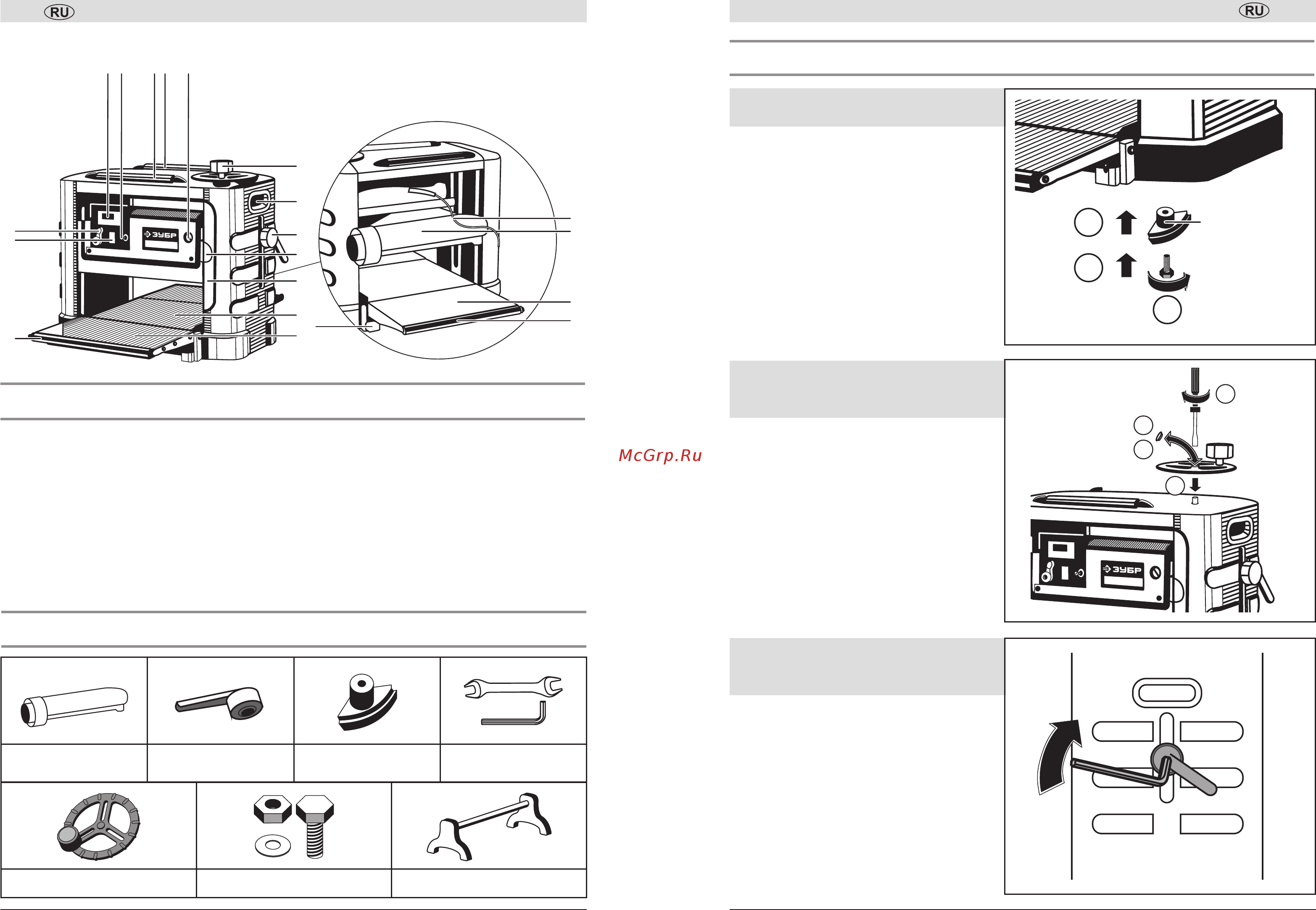

1. Выключатель

2. Переключатель скорости автоподачи

3. Цифровой индикатор

4. Кнопка восстановления предохранителя

5. Крышка щеткодержателя.

6. Верхний ролик

7. Регулировочное колесо глубины строгания

8. Ручка для переноски

9. Ручка фиксации глубины строгания

10. Указатель толщины заготовки

11. Шкала

12. Рабочий стол

13. Удлинитель стола (передний)

14. Ролик удлинителя стола (передний)

15. Пылеотводный патрубок

16. Шнур электропитания

17. Ролик удлинителя стола (задний)

18. Удлинитель рабочего стола (задний)

19. Болт регулировочный

20. Гайка регулировочного болта

21. Опора резиновая

Устройство

Комплектация

Пылеотводный

патрубок

Рукоятка фиксации

глубины пропила

Опоры резиновые Набор ключей

Инструкции по применению

1. Установка опор резиновых

х4

2. Установка рукоятки

регулировки глубины строгания

3. Установка рукоятки фиксации

глубины строгания

Регулировочное колесо Крепёжные элементы Калибр для установки ножей
