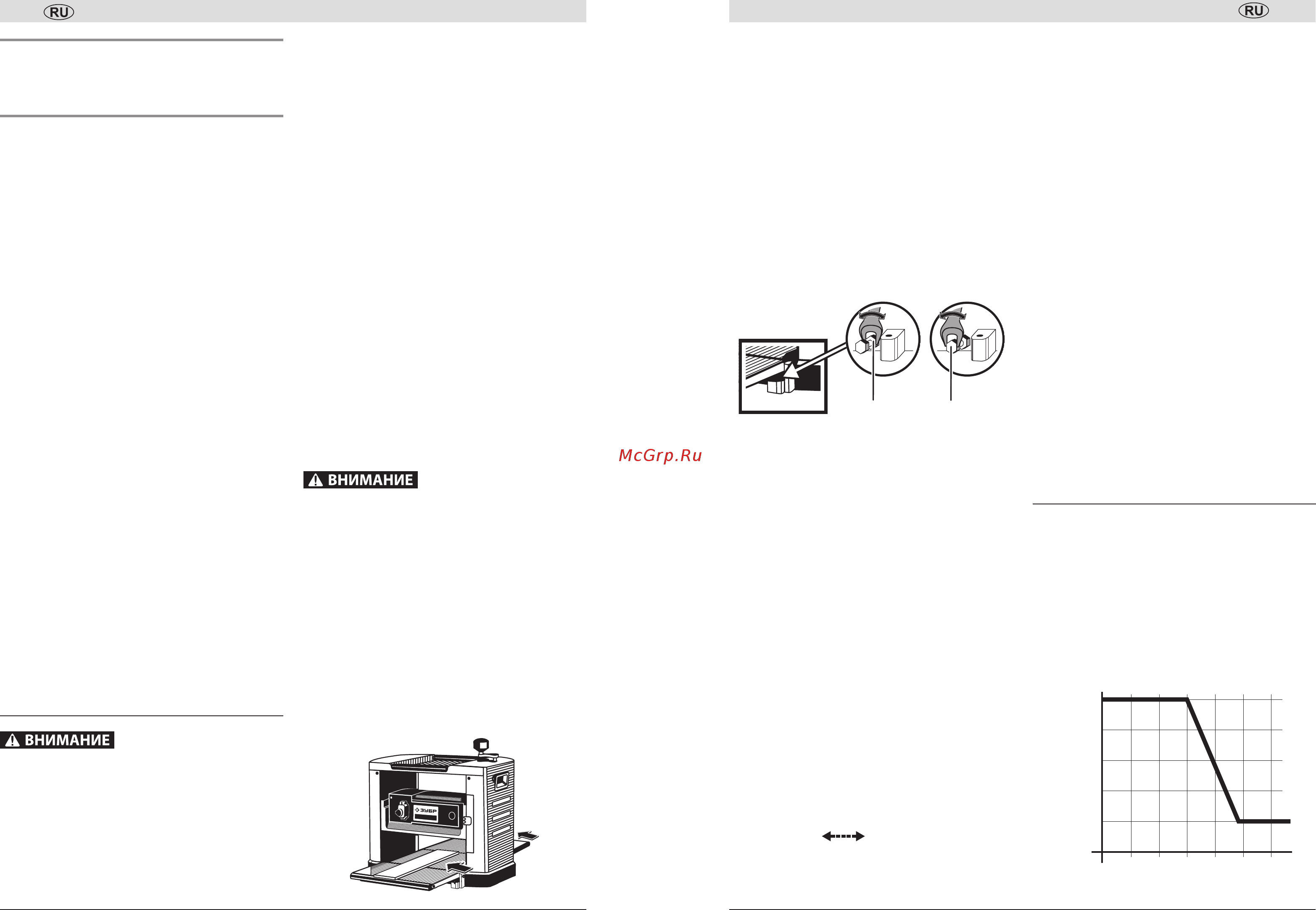

Назначение

и область применения

Станок рейсмусовый (далее – изделие) предна-

значен для строгания заготовок из древесины

в предварительно заданные размеры по высоте.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел «Инструк-

ции по безопасности» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Изделие предназначено для работ при нагруз-

ках средней интенсивности в районах с умерен-

ным климатом с характерной температурой от

+5 до +35°С, относительной влажностью воз-

духа не более 80% и отсутствием прямого воз-

действия атмосферных осадков и чрезмерной

запыленности воздуха.

Изделие соответствует требованиям техниче-

ского регламента Таможенного союза:

■ ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»;

■ ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств».

Настоящее руководство содержит самые полные

сведения и требования, необходимые и доста-

точные для надежной, эффективной и безопас-

ной эксплуатации изделия. В связи с продолже-

нием работы по усовершенствованию изделия,

изготовитель оставляет за собой право вносить

в его конструкцию незначительные изменения,

не отраженные в настоящем руководстве и не

влияющие на эффективную и безопасную рабо-

ту изделия.

Сборка изделия

Все работы по сборке, замене, чистке и регу-

лировке производить только при отключен-

ном от сети изделии.

Установка опор резиновых (рис. 1)

Установите резиновые опоры 21 в предусмо-

тренные для этого места в основании изделия

и закрепите прилагаемыми винтами с помощью

имбусового ключа.

Установка колеса регулировки глу-

бины строгания (рис. 2)

Извлеките заглушку из тела колеса. Установите

колесо 7 на вал на верхней части изделия, со-

вместив выемку колеса с проточкой на валу. За-

крепите колесо с помощью прилагаемого винта.

Установите извлеченную ранее заглушку.

Установка рукоятки фиксации глуби-

ны строгания (рис. 3)

Установите прилагаемую рукоятку 9 на стер-

жень на боковой стороне изделия и закрепите

его прилагаемым винтом.

Установка пылеотводного патрубка

(рис. 4)

Для установки пылеотводного патрубка выкру-

тите с задней стороны изделия два винта со-

гласно схеме и установите пылесборник, чтобы

его посадочные отверстия совпали с соответ-

ствующими отверстиями на корпусе. Закрепите

пылесборник, закрутив винты обратно.

На некоторые узлы и детали, такие как подающие

ролики и стол изделия, нанесено защитное по-

крытие. Перед началом работы удалите его уайт-

спиритом с помощью мягкой кисти или салфетки.

Растворители могут повредить поверх-

ность. При необходимости очистки окрашен-

ных, пластмассовых и резиновых деталей

используйте мыло и воду.

Ваше изделие отрегулировано на заводе. Однако,

за время транспортировки настройки могли сбить-

ся. Во избежание неточности, перед началом ра-

боты выполните следующие проверки и настройки:

Юстировка роликов удлинителя стола:

■ поднимите подвижную часть изделия вверх до

упора вращением колеса 7;

■ поместите ровный фугованный брусок, правило

или линейку длиной около 500 мм на рабочий

стол 12 и ролик 14 удлинителя стола 13,

который предстоит юстировать (брусок не

должен касаться второго удлинителя стола);

■ если рабочий стол 12 и верхний край ролика

14 удлинителя стола 13 не находятся в

плоскости рабочего стола, отрегулируйте

положение удлинителя 13. Для чего ослабьте

гайки регулировочных болтов 20 на передней

части изделия;

■ вращением болтов 19 обеспечьте совпадение

в одной плоскости (нижняя плоскость бруска)

верхних точек ролика 14 и плоскости рабочего

стола 12;

■ затяните гайки 20 на регулировочных болтах 19;

■ повторите эту регулировку для заднего

удлинителя 18 рабочего стола.

Настройка указателей глубины

строгания (рис. 5)

Для регулировки положения указателя 10 глуби-

ны обработки:

1. освободите фиксацию вала, повернув руко-

ятку 9 против часовой стрелки;

2. рукояткой 7 установите по шкале 11 некото-

рое значение глубины строгания;

■ произведите пробное строгание заготовки;

■ измерьте получившуюся толщину заготовки и

сравните ее с показаниями указателя 10;

■ если измеренное значение не соответствует

показаниям указателя, ослабьте винты креп-

ления и отрегулируйте его положение, чтобы

он указывал точное значение. Зафиксируйте

его положение.

Для более точных работ на станке установлен

цифровой индикатор 3.

Включение и выключение цифрового индикато-

ра 3 производится нажатием кнопки 25. Свече-

ние цифровых значений указывает на включе-

ние цифрового индикатора.

Перевод цифровых значений между единицами

измерения мм дюйм производится на-

жатием кнопки 23, при этом, с правой стороны

дисплея высвечивается соответствующий инди-

катор «mm»/«in».

Если показания индикатора не соответствуют

измеренной толщине заготовки после прохода,

отрегулируйте их:

■ нажмите кнопку 22. При этом над цифровыми

значениями дисплея высветится надпись «set»;

■ удерживая кнопку 22, нажмите на кнопку 27

или 28. Через 5 – 7 сек. отпустите обе кнопки,

надпись «set» продолжит мигать;

■ для изменения показаний до действительного

значения толщины строгания нажмите и

удерживайте кнопку 27 (для уменьшения

значения) или 28 (для увеличения) до

установки нужного значения. Если значения

изменяются слишком быстро, изменяйте

значения последовательными нажатиями

соответствующей кнопки;

■ по завершению корректировки нажмите на

кнопку 22, надпись «set» исчезнет.

Примечание! При нажатии на кнопку 22 всегда

будет высвечиваться установленное числовое

значение, независимо от истинной высоты

значения по шкале 11. На кнопку 22 нажимайте

только для корректировки.

Примечание! Корректировку цифрового инди-

катора необходимо производить каждый раз

при замене строгальных ножей.

Подготовка к работе

Регулировка глубины строгания

(рис. 6)

Освободите механизм подъема/опускания бара-

бана, повернув рычаг 9 против часовой стрелки.

В зависимости от заготовки, вращением рукоятки

7 отрегулируйте высоту барабана по толщине за-

готовки с учетом требуемой глубины строгания:

■ по часовой стрелке – на подъем барабана,

т.е. уменьшение глубины строгания

Глубина строгания, мм

Ширина заготовки, мм

1,0

50 100 150 200 250 300

1,5

2,0

3,0
