Зубр РС-330 [8/11] Включение изделия рис 9

Руководство по эксплуатации Станок рейсмусовый

www.zubr.ru www.zubr.ru

■ против часовой стрелки – на опускание

барабана, т.е. увеличение глубины строгания.

Примечание! Глубина меняется на 2 мм с каж-

дым полным оборотом ручки 7.

Никогда не устанавливайте глубину стро-

гания за один проход более максимально

допустимого значения (см. технические па-

раметры изделия) и не строгайте заготовки

длиной менее 140 мм.

Примечание! Примите во внимание, что чем

тверже материал заготовки и больше ее ширина –

тем меньшую глубину строгания следует устанав-

ливать. При настройке глубины строгания конкрет-

ной заготовки следуйте рекомендациям графика.

После регулировки зафиксируйте положение

барабана, затянув рукоятку 9 по часовой стрел-

ке.

Цифровой индикатор имеет возможность пока-

зывать изменение глубины строгания относи-

тельно зафиксированного уровня:

■ при нажатии на кнопку 24 над цифровыми

значениями дисплея высветится надпись

«inc». На экране цифрового индикатора

высветится нулевое значение - начало

отсчёта величины опускания или подъема;

■ при вращении рукоятки 7 на дисплее

будет отражаться величина изменения

относительно выбранного нулевого уровня;

■ при повторном нажатии на кнопку 24 с экрана

исчезнет надпись «inc» и появится числовое

значение, равное прежней величине с

учётом произведенного изменения (истинная

высота). При повторном нажатии на кнопку

24 начнётся новый отсчёт от нового нулевого

значения.

Регулировка скорости подачи (рис. 7)

Ваше изделие оснащено двухскоростным ме-

ханизмом подачи заготовки. Для переключения

скоростей переведите рычаг 2 из положения «-»

(4 м / мин) в «+» (6 м / мин) или наоборот.

Пере ключение скорости автоподачи произ-

водите только при работающем двигателе,

но не в про цессе обработки заготовки.

Примечание! Примите во внимание, что чем

тверже материал заготовки и больше глубина

строгания – тем меньшую скорость автоподачи

следует устанавливать.

Организация пылеотвода (рис. 8)

Во избежание запыленности рабочего места,

рекомендуем обеспечить отвод продуктов стро-

гания. Для этого подключите шланг пылесоса к

патрубку 15. При необходимости подключения

к Вашему пылесосу, используйте переходник (в

комплект не входит).

Перед началом работы:

■ приготовьте и наденьте средства защиты

(очки, наушники, перчатки, респиратор);

■ приготовьте обрабатываемую заготовку и

убедитесь в соответствии ее параметров

(размеров, толщины) максимально допусти-

мым для Вашего изделия;

■ если Вы работаете один, примите меры по

обеспечению поддержки (с обеих сторон

изделия) при протяжке длинной заготовки;

■ уберите ключи и другие предметы от

вращающихся частей изделия.

Порядок работы

Включение изделия (рис. 9)

Перед включением изделия в электрическую

сеть убедитесь, что кнопка выключателя 1

находится в положении «ВЫКЛ» (0).

Подключите изделие к электрической сети.

Для включения изделия переведите клавишу

выключателя 1 в положение «ВКЛ» (I).

Примечание! Перед началом подачи заготовки

дождитесь полной раскрутки барабана.

Порядок работы (рис. 10)

Положите заготовку на передний ролик 14 и нач-

ните подавать ее перпендикулярно барабану.

Ваше изделие оснащено системой автоматиче-

ской подачи заготовки. Ввиду этого подавайте за-

готовку до захвата подающими роликами. Во избе-

жание некачественного результата и повреждения

изделия, не следует подталкивать заготовку.

Поддерживайте длинную заготовку, пока ее

центр тяжести не достигнет барабана. Если

Вы работаете один, в этот момент Вам следует

перейти на заднюю сторону станка для приема

длинного конца заготовки.

При работе следуйте нижеизложенным реко-

мендациям:

Всегда начинайте работу с легкого поверхност-

ного прохода. Увеличивайте глубину строгания

с последующими проходами. Помните, что чем

меньше глубина строгания, тем более гладкая

поверхность получается.

Во время подачи и приема заготовки находитесь

сбоку от приёмного отверстия.

Внимательно следите за тем, чтобы обраба-

тываемая заготовка в процессе строгания

перемещалась перпендикулярно роликам 14

подачи заготовки.

При необходимости обработки двух и более за-

готовок в одинаковый размер по толщине, не-

обходимо на каждой настройке рейсмусового

станка пропускать поочерёдно все заготовки.

Окончательное (чистовое) строгание рекомен-

дуем выполнять в несколько проходов (не ме-

нее 2-х раз) с минимальной глубиной строгания.

Для получения хорошего качества строгания

определите направление волокон древесины.

Подавайте заготовку так, чтобы ножи срезали

стружку по волокнам древесины, а не задирали

слои. При необходимости выполните пробное

(предварительное) строгание заготовок (или об-

резков) в разных направлениях и сравните чи-

стоту обработки.

Во избежание перегрузки изделия примите во

внимание, что чем больше ширина заготовки,

тем меньше должна быть установленная глуби-

на строгания.

Примечание! Устанавливайте глубину строга-

ния с учётом твёрдости древесины во избежа-

ние перегрузки. Усилие резания заготовки из

дуба в 2 раза, а берёзы – в 1.5 раза больше,

чем для сосны.

Для облегчения возврата предварительно обра-

ботанной заготовки на исходную позицию (для

повторного прогона) на верхней панели изделия

предусмотрены дополнительные металличе-

ские ролики 6.

Для получения наилучших результатов, обраба-

тывайте заготовку до нужной толщины с обеих

сторон.

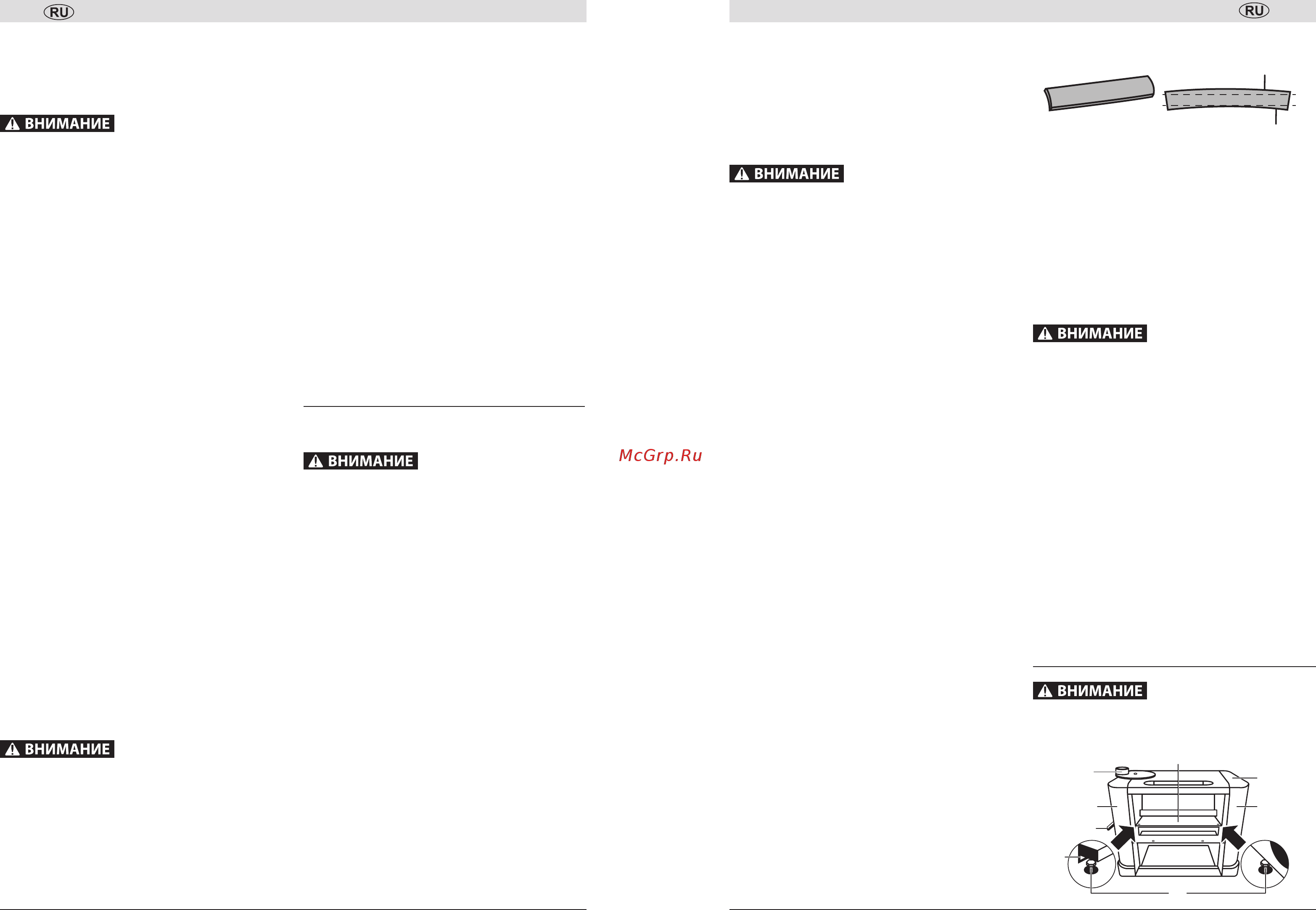

Строгание изогнутых заготовок выполняйте сле-

дующим образом:

Выпуклая сторона

Вогнутая сторона

■ прострогайте выпуклую сторону до образова-

ния ровной поверхности;

■ переверните заготовку и прострогайте с вог-

нутой стороны;

Или распилите изогнутую заготовку посередине

и прострогайте половинки по отдельности.

Во время работы следите за выходом стружки

и периодически (при необходимости) удаляйте

накопившуюся стружку из патрубка.

ОБЯЗАТЕЛЬНО выключите изделие и отклю-

чите его от сети перед очисткой пылеотвод-

ного патрубка.

Защита от перегрузки (рис. 11)

Ваше изделие оснащено защитой от перегрузки:

при увеличении нагрузки (больших твердости за-

готовки, глубины строгания или количества суч-

ков) до возможности перегрева и выхода из строя

двигателя сработает термопредохранитель.

В этом случае устраните причину перегрузки,

дайте изделию остыть в течение 3 – 5 минут и

восстановите предохранитель нажатием кнопки 4.

Для включения изделия нажмите кнопку 1.

Выключение изделия (рис. 12)

Для выключения изделия переведите клавишу

выключателя 1 в положение «ВЫКЛ» (0).

Периодическое обслуживание

Все работы по техническому обслуживанию

должны проводиться при отключенном от

сети кабеле.
