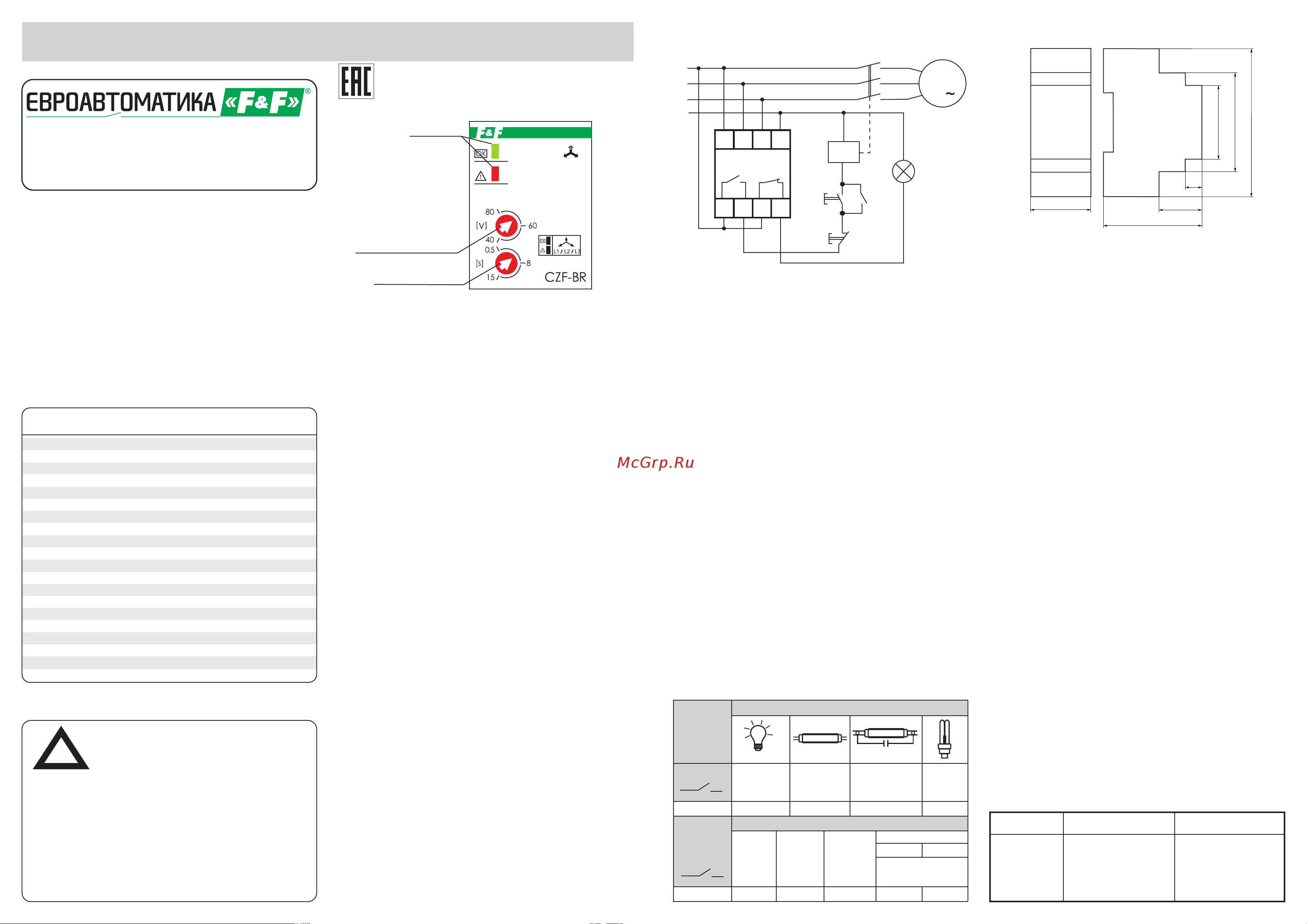

Назначение
Реле контроля фаз предназначено для защиты
электродвигателей и электроустановок, подключенных к
трёхфазной сети, в случаях: отсутствия напряжения хотя
бы одной из фаз, асимметрии напряжения, обрыва
нулевого провода.
Принцип работы
Если напряжение в пределах нормы, контакты исполни-
тельного реле замкнуты и на контактор управления
электродвигателем подается напряжение, управляющее
его включением. В случае одной из вышеперечисленных
аварийных ситуаций контакты реле размыкаются и
контактор отключается.
В кл юч е ни е п ро и сх од ит а вт о м ат и че с ки п о сл е
восстановления сетевого напряжения питания.
CZF-BR
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Реле контроля фаз
Изделие следует подключать к трёхфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Руководство по эксплуатации
Комплект поставки
Реле контроля фаз................................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
Напряжение питания, В/Гц 3х400/230 / 50
Максимальный коммутируемый ток, А 2x8 AC1/250В AC
Контакт 1NO, 1NC
Максимальная мощность нагрузки см. табл.1
Максимальный ток катушки контактора, А 2
Асимметрия напряжения, В 40...80
Гистерезис, В 5
Задержка отключения по асимметрии, с 0,5...15
Задержка отключения при обрыве фазы, с 0,1
5
Коммутационная износостойкость, циклов 10
Потребляемая мощность, Вт 1.6
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение винтовые зажимы 2,5 мм
Габариты (ШхВхГ), мм 35x90x65
Тип корпуса 2S
Масса, кг 0,11
Монтаж на DIN-рейку 35мм
ТУ BY 590618749.017-2012
Панель управления
Подключение
1. Отключить напряжение питания;
2. Подключить: зажимы 1, 2, 3 к входным зажимам
контактора, зажим 4 к нулевому проводу;
3. Подключить цепь управления катушкой контактора к
зажиму 6, зажим 5 подключить к одной из фаз.
4. Подать напряжение питания, при нормальной работе
светится зеленый светодиод, кратковременно мигает
красный, контакты 5-6 замкнуты, 7-8 разомкнуты.
5. Проверить работу реле, отключая (понижая)
напряжение в отдельных фазах.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Функциональные особенности
1.Контроль асимметрии между фазами.
2.Контроль наличия фаз.
3 Обрыв нулевого провода.
Индикация работы
автомата
Регулятор асимметрии
напряжения
Регулятор времени
отключения
=
=
3x400/230B+N 50Гц
Cхема подключения
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Реле контроля фаз CZF-BR изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.017-2012,
действующей технической документации и признано
годным к эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закрытого т р а н с п о рта, обеспечива ю щ и м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W 325W 250W
0,45kW
8A
8А
24V
230V
2000VA
АC-1
Активная
нагрузка
7мкФ
8A
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
ПУСК
СТОП
K1.2
K
1
2
3
4
5
6
7
8
L1
L3
N
L2
К 1.1
M
3
Индикация
1. Светится зеленый светодиод, кратковременно мигает
красный - нормальный режим работы.
2. Светится зеленый светодиод - отсутствие фазы (фаз)
3. Светится зеленый, красный мигает с паузой в 0,3
секунды - асимметрия выше установленной.
Размеры корпуса
65
30
15
35
90
22
17
