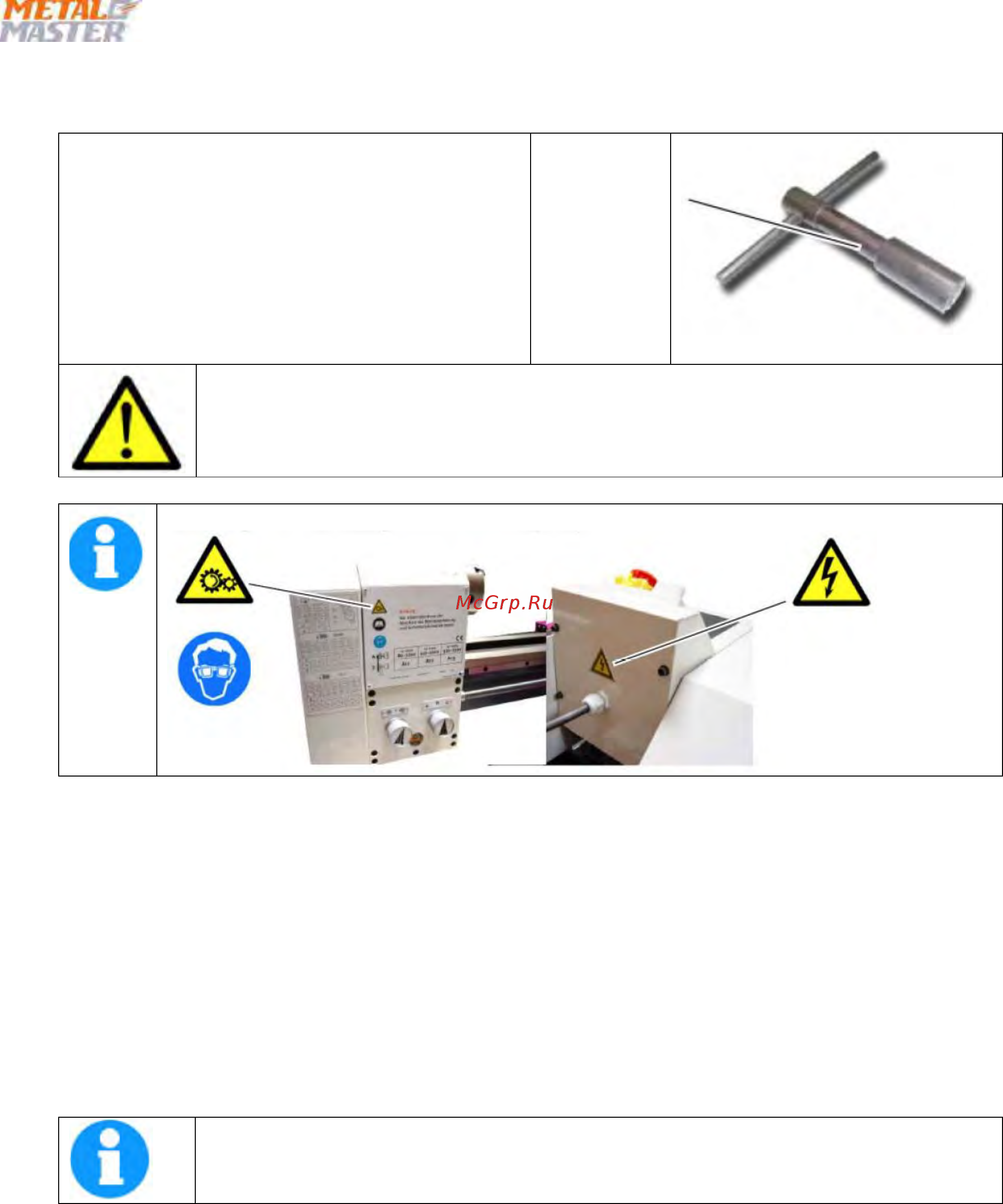

1.6.3 Ключ токарного патрона
Станок снабжен специальным ключом для токарного
патрона. При отпускании ключа он выталкивается из
токарного патрона с помощью пружины.
Ключ
токарного
патрона
Ключ токарного патрона
ОСТОРОЖНО!
При операциях со станком использовать только этот ключ.
1.6.4 Запрещающие, предупреждающие и предписывающие знаки
Все предупреждающие знаки должны быть читаемыми. Их необходимо регулярно проверять.
1.7 Проверки систем безопасности
Необходимо проверять состояние станка не реже одного раза за смену. Необходимо сообщать лицам,
ответственным за станок, о любых выявленных повреждениях, дефектах или изменениях в режимах работы
станка.
Необходимо проверять все устройства безопасности:
перед началом каждой смены (на остановленном станке)
еженедельно (на работающем станке)
после каждой операции по техническому обслуживанию и ремонту
Необходимо убедиться, что все запрещающие, предупреждающие и информационные знаки на станке
читаются (при необходимости – очистить)
находятся на местах
ИНФОРМАЦИЯ
Для организации контрольных проверок используется следующая таблица.
тех. поддержка 8 (800)555-05-40
сайт: www. metalmaster.ru
Общие проверки
Оборудование
Проверка
Норма
Защитная крышка,
крышка обжимного
патрона
Установлена, надежно закреплена, не повреждена
Ярлыки, маркировка
Присутствуют, читаются
Дата:
Проверил (подпись):
Пусковая проверка
Кнопка
АВАРИЙНОГО
ОТКЛЮЧЕНИЯ
При нажатии кнопки АВАРИЙНОГО ОТКЛЮЧЕНИЯ станок
выключается.
Ключ токарного
патрона
При отпускании ключа токарного патрона он автоматически
выскакивает из токарного патрона.
Дата:
Проверил (подпись):
1.8 Средства индивидуальной защиты
Для выполнения отдельных работ необходимы средства индивидуальной защиты.
Защита лица и глаз: при выполнении любых работ, особенно тех работ, при которых глаза и
лицо подвержены опасности, необходимо использовать защитный шлем со щитком.
При подъеме или иных операциях с предметами, имеющими острые кромки, использовать
защитные перчатки.
Защитная обувь используется при подъеме, демонтаже или транспортировке тяжелых
предметов.
Средства защиты органов слуха применяются, если уровень шума на рабочем месте
превышает 80 дБ(А).
Перед началом работ убедиться, что необходимые средства индивидуальной защиты имеются
на рабочем месте.
ОПАСНО!
Загрязненные или пыльные средства индивидуальной защиты могут вызвать серьезные
заболевания. Их необходимо очищать после каждого использования, а также на
еженедельной основе.
