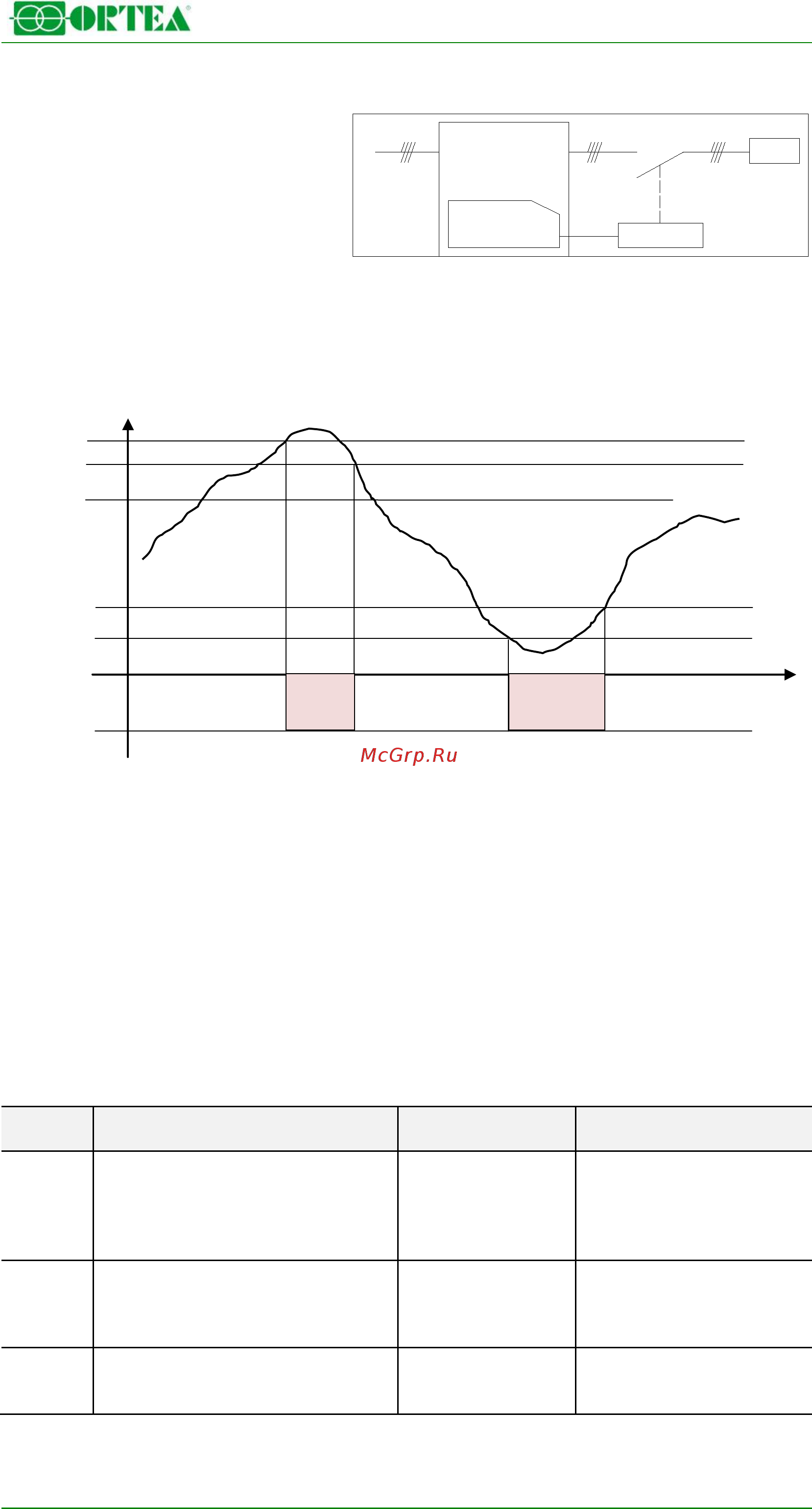

MAT172 12/14
11 / 46
5.3 Защита от пониженного/повышенного напряжения ('плавный пуск')
5.3.1 Принцип работы
Цепь защиты от
пониженного/повышенного напряжения
активируется, когда выходное напряжение
достигает уровня выше +10% от верхнего
порога либо ниже -20% от нижнего порога
номинального диапазона в течение 1-3
секунд в зависимости от колебания
входного напряжения.
При возникновении такой ситуации контрольная плата размыкает выходной контактор или
автоматический выключатель, отключая нагрузку.
Нормальный режим работы восстанавливается с 2%-ной задержкой: контактор автоматически
замыкается либо автоматический выключатель снова становится доступным для замыкания, когда
выходное напряжение возвращается к уровню ниже +8% от верхнего порога либо выше -8% от нижнего
порога номинального диапазона.
5.3.2 Индикаторы
Красный светодиод DL1 не горит: напряжение находится в пределах диапазона допустимых значений
+10/-20% (Vном.вых. +10/-20%)
Красный светодиод DL1 горит: напряжение вышло за пределы диапазона допустимых значений +10/-
20% (Vном.вых. +10/-20%)
5.3.3 Компоненты
Контактор отсечки нагрузки.
5.4 Сигналы тревоги
Каждый раз перед началом осмотра стабилизатора проверяйте правильность его подключения к
электросети.
Об аварийных ситуациях сигнализируют зуммер и светодиод DL5 на контрольной плате.
При наличии платы цифрового вольтметра в случае аварийной ситуации на дисплее вместе с
показаниями выходного напряжения отображаются сообщения A01, A02…. Расшифровка этих сообщений
дана в следующей таблице:
Дисплей Причина
Удаленная
сигнализация
Действия
A01
Сигнал блокировки редукторного
двигателя. Возможные причины:
a. заедание вала
b. загрязнение или блокировка
кинематической системы
Замкнут контакт
‘Удаленная
сигнализация’ на
клеммах 3-4 на
плате
Установите и устраните
причину блокировки
A02
Внешний сигнал тревоги на входе
выключателя-разъединителя с
тепловым расцепителем
Замкнут контакт
‘Удаленная
сигнализация’ на
клеммах 3-4 на плате
Срабатывание выключателя
QM1 при коротком
замыкании либо перегрузке
стабилизатора
A03
Сигнал отключения
электроэнергии. Возврат к
минимальному уровню напряжения
Разомкнут контакт
‘Vмин/макс’ на
клеммах 1-2 на плате
Ном.
знач.
+10%
-20%
+8%
-18%
OK
РАЗОМКНУТ
РАЗОМКНУТ
OK
OK
MAINS
USER
CONTACTOR
STABILISER
ELECTRONIC CONTROL
BOARD
