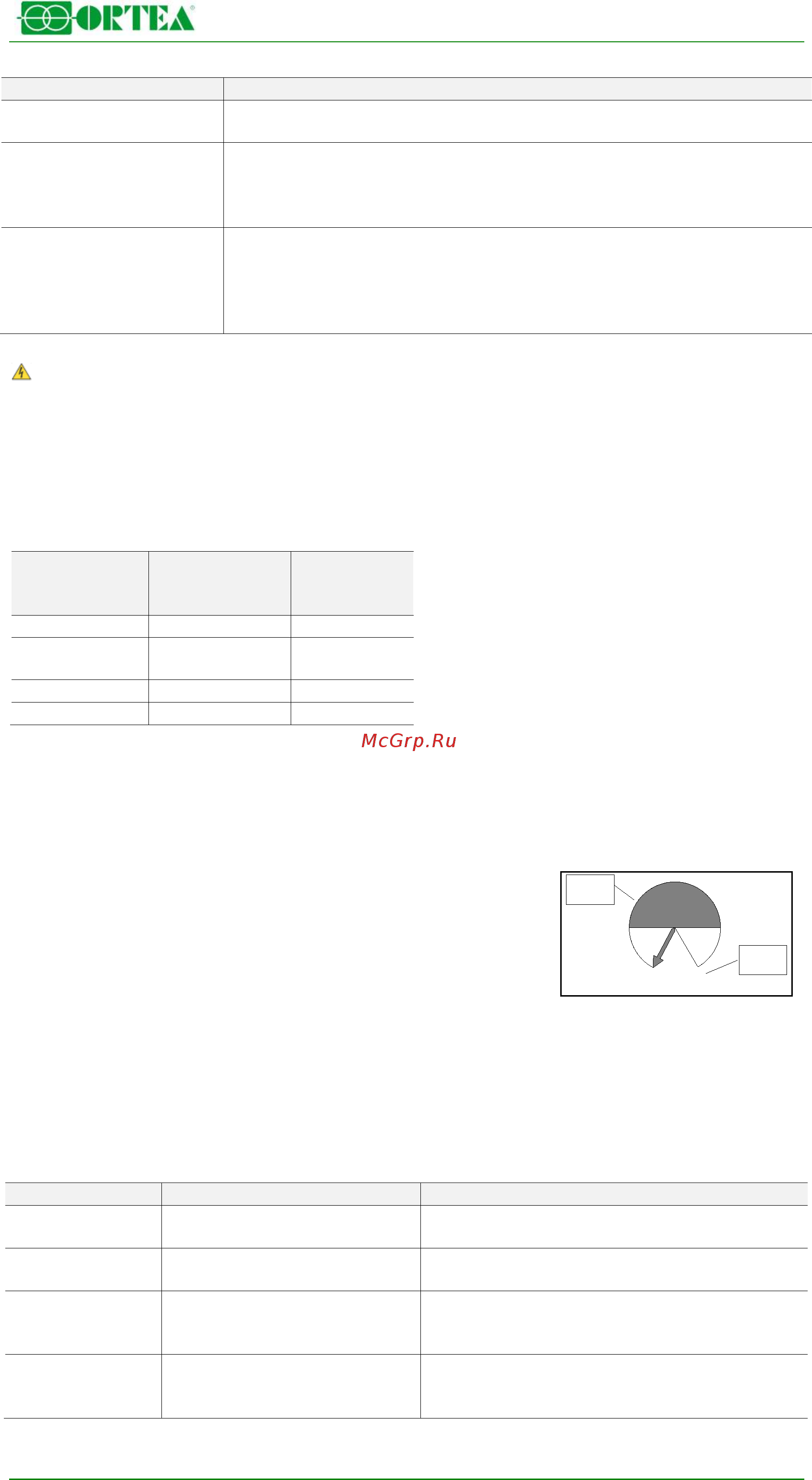

MAT172 12/14
15 / 46
6.3 Запуск стабилизатора
Действие
Результат
Подайте питание на
стабилизатор
Подача напряжения на силовые цепи, вспомогательные цепи, плату
управления и контрольно-измерительные приборы
Проверьте
стабилизированное
напряжение на каждой
фазе
Информация отображается на цифровом вольтметре (в этом случае на
дисплее в течение нескольких секунд отображается версия ПО), либо на
цифровом сетевом анализаторе
Подключите потребителей
к стабилизатору
Убедитесь, что стабилизированное напряжение устойчиво поддерживается
в заданных значениях.
Убедитесь, что выходной ток не превышает номинальное значение для
соответствующей нагрузки (относительно заданного допустимого
диапазона колебаний входного напряжения).
6.4 Настройка
ОПАСНО! Внутри стабилизатора и платы управления присутствуют опасные напряжения. По
этой причине осуществлять описанные ниже настройки может только специально обученный
и квалифицированный персонал, осведомленный о возможных рисках. Настройку следует
проводить только при крайней необходимости. При выполнении операции следует
пользоваться специальными инструментами и средствами защиты. Прежде чем приступать к
любым манипуляциям со стабилизатором или его платой управления, полностью прочитайте
данное Руководство. Грубая настройка должна предшествовать точной.
6.4.1 Грубая настройка выходного напряжения - Dip-переключатели 1 – 2
Dip-
переключатель
1
Dip-
переключатель
2
напряжение
OFF
OFF
210 В
OFF ON
220 В (по
умолчанию)
ON
OFF
230 В
ON
ON
240 В
6.4.2 Точная настройка выходного напряжения – Триммер R46 («В»)
С помощью подходящего инструмента поверните регулировочный винт, сверяясь с показаниями
вольтметра и принимая во внимание время задержки срабатывания контрольно-измерительного
прибора. Большее значение напряжения можно установить, поворачивая триммер по часовой стрелке.
Диапазон регулировки составляет ±5%.
6.4.3 Настройка точности – Триммер R10 (‘%’)
Поворачивая регулировочный винт, установите триммер между 3 и 9
часами (см. рисунок). Проверьте работу редукторного двигателя:
погрешность регулирования не должна превышать диапазон,
заданный триммером. Если винт повернуть по часовой стрелке до
упора (+), плата управления перейдет в режим автотестирования. В
этом случае каретка по сигналу платы будет совершать колебательные
движения между крайними положениями в течение 15 секунд, и на
время данной операции включится желтый светодиод DL5. По окончании проверки, редукторный
двигатель остановится и система будет пребывать в состоянии ожидания перехода в нормальный режим.
Об этом будет сигнализировать мигание желтого светодиода DL5 – до тех пор, пока регулировочный винт
не будет переведен из крайнего положения в рабочий сектор.
По окончании настройки осторожно закройте корпус.
6.5 Контрольно-измерительные приборы
Тип установленного контрольно-измерительного прибора зависит от типа стабилизатора:
Стабилизатор
Прибор
Дисплей
1-фазный < 15
кВА
Плата цифрового вольтметра Фиксированный
1-фазный > 15
кВА
1-фазный цифровой вольтметр
/ амперметр
Фиксированный
3-фазный < 20
кВА
3-фазный цифровой вольтметр
Значения напряжений переключаются с
помощью клавиш прокрутки на передней
панели
3-фазный > 20
кВА
3-фазный цифровой анализатор
Значения напряжений, токов и мощностей
переключаются с помощью клавиш прокрутки на
передней панели
Также см. раздел про цифровой мультиметр ниже в данном Руководстве.
-
9
+
3
working
sector
auto-test
position
