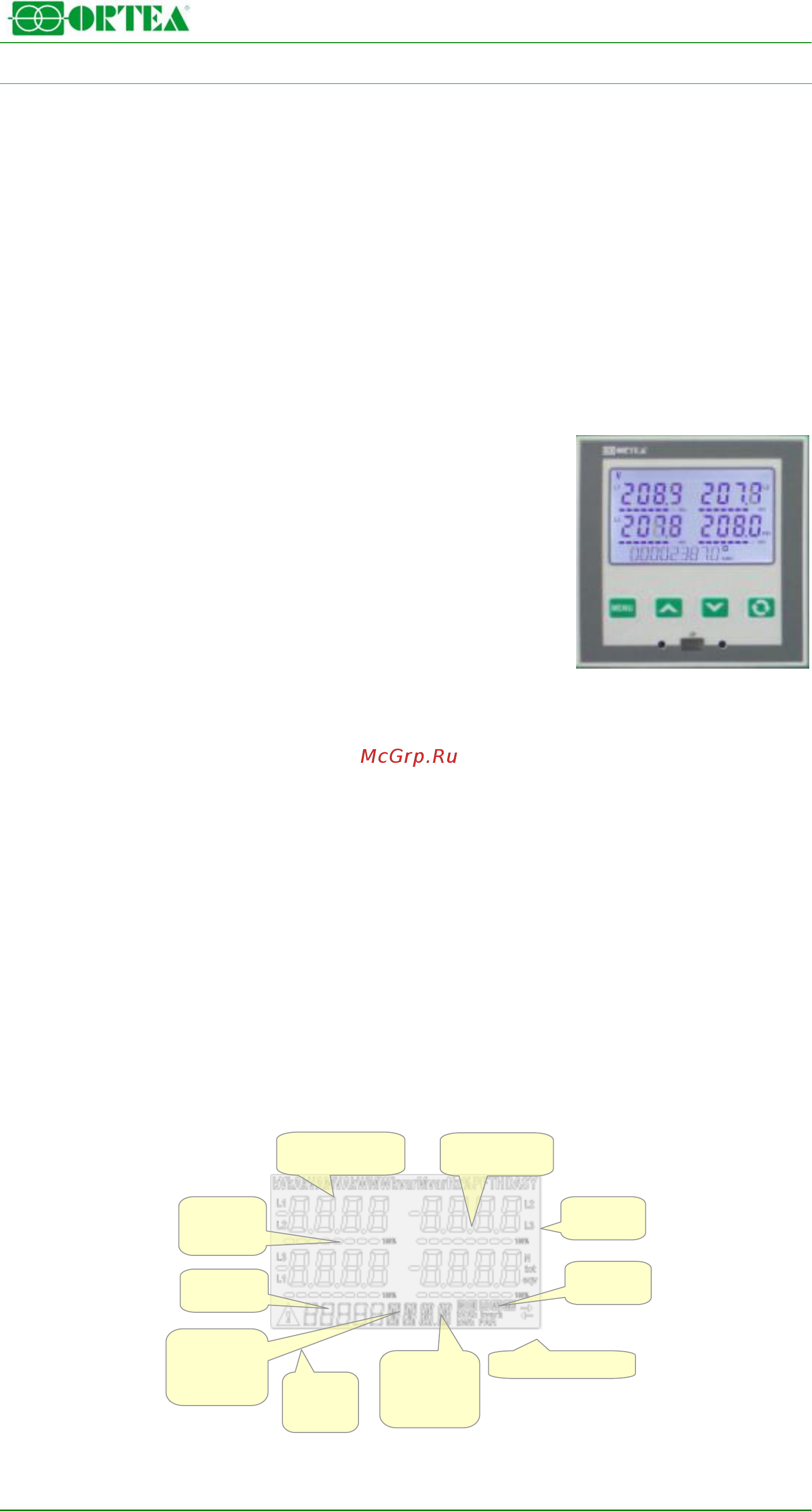

10 ЦИФРОВОЙ МУЛЬТИМЕТР
10.1 Предупреждение
Во избежание ущерба или угрозы безопасности установка данного прибора должна производиться только
квалифицированным персоналом. В соответствии с действующими нормативами по электрическим системам
обязательно наличие размыкателя нагрузки или автоматического выключателя в составе рабочего
электрооборудования. Размыкатель должен быть установлен вблизи данного прибора, быть в свободном
доступе для оператора, а также маркирован как размыкающее устройство прибора (IEC/ EN 61010-1 § 6.12.2.1).
10.2 Введение
Мультиметры DMG600 и DMG610 сочетают в себе легкость в работе и широкий набор функциональных
возможностей. Современный дизайн передней панели дополняется безинструментальным способом
монтажа и возможностью установки модулей расширения на задней панели. Слот расширения позволяет
установить один дополнительный модуль серии EXP … . Передняя панель снабжена инфракрасным
оптическим интерфейсом для управления настройками с помощью ключа-программатора USB или WiFi.
ЖК-дисплей с подсветкой имеет удобный пользовательский интерфейс. Модель DMG610 также снабжена
изолированным RS-485-интерфейсом с Modbus-протоколом, который позволяет осуществлять
дистанционный контроль и управление устройством.
10.2.1 Характеристики
Цифровой трёхфазный мультиметр.
Установка заподлицо, стандартный кожух 96x96мм.
ЖК-дисплей с подсветкой.
Версии:
- DMG600 – стандартная версия, возможна установка
расширений.
- DMG610 – возможна установка расширений, оснащен
встроенным RS485-интерфейсом.
4 клавиши навигации для просмотра показаний и настроек.
Шина расширения с 1 слотом для модулей расширения серии EXP:
- Интерфейсы RS232, RS485, Ethernet, USB-соединения.
- Цифровой вход/выход (статический или реле).
Высокая точность измерений на основе истинного среднеквадратичного значения.
Широкий выбор измеряемых электрических параметров, включая напряжение и ток с полным
коэффициентом гармоник.
Большой диапазон напряжения питания (100-440 В AC).
Оптический интерфейс на передней панели для программирования: гальваническая развязка,
высокая скорость передачи, водонепроницаемость, совместимость с ключами-программаторами
USB и WiFi.
Возможность программирования непосредственно с передней панели, с помощью ПК либо
планшета/смартфона.
Двухуровневая система защиты настроек паролем.
Резервная копия заводских эксплуатационных настроек.
Безинструментальный монтаж панели.
10.2.2 Клавиатура
Клавиша MENU : отображение и выход из меню показаний и настроек.
Клавиши ▲и ▼: навигация по страницам, выбор пунктов меню и изменение настроек
(увеличение/уменьшение значения).
Клавиша : навигация по подстраницам, подтверждение выбора, переключение
между режимами отображения.
10.2.3 Элементы дисплея
Индикатор
максимального
заполнения
диаграммы
Главный экран с
показаниями
Значок
аварийной
ситуации
Индикатор
подстраниц
Буквенно-
цифровой
дисплей
энергии
Главный
экран с
показаниями
Индикатор страниц с
показаниями
Шкала
диаграммы
Соединение активно
Индикатор
фаз
Содержание
