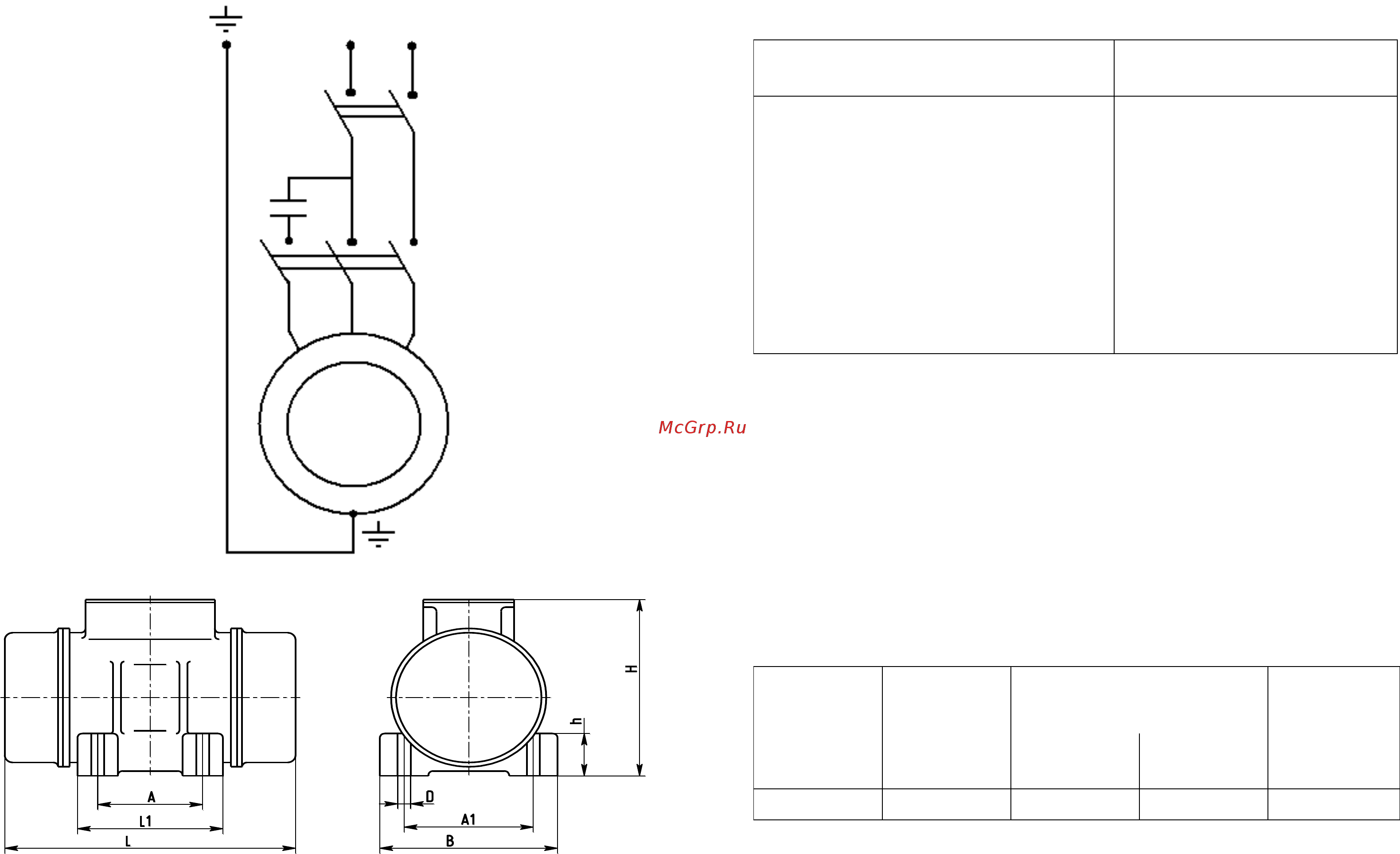

Схема подключения вибратора ВИ-9-8В, ВИ-9-9В
A N
QF
C
П.О Р.О. О.О.
М
Схема электрическая
принципиальная
Рисунок 1
6
Предельное состояние вибраторов определяется при проведении проверок и выявлении
несоответствия техническим требованиям согласно таблице 8.
Таблица 8.
Что проверяется и при помощи какого
инструмента, приборов и оборудования.
Методика проверки.
Технические требования
Сопротивление изоляции обмоток относительно
корпуса и между обмотками измеряется
мегомметром на 500 В в течение одной минуты с
момента приложения полного напряжения.
Вибратор отключается от питающей электросети.
Сопротивление изоляции обмоток относительно
корпуса и между обмотками измеряется
поочередно. Ток по фазам в режиме холостого
хода измеряется токоизмерительными клещами.
Жилы токопроводящего кабеля разводятся
относительно друг друга. Измерение тока
производится поочередно в каждой из фаз.
Наличие трещин в корпусе и обрыв лап
вибратора. Визуально.
Сопротивление изоляции обмоток
относительно корпуса
электродвигателя и между обмотками
должно быть не менее:
1. 50 мОм – в практически
холодном состоянии;
2. 2 мОм – при температуре обмоток
близкой к температуре режима
работы.
Разность тока по фазам в режиме
холостого хода не должна превышать
10%. Трещины в корпусе вибратора и
обрыв лап не допускается.
7. Техническое обслуживание
7.1. В целях обеспечения надежной работы вибратора в течение длительного периода при
его эксплуатации должны своевременно выполняться следующие виды технического
обслуживания:
1) осмотр вибратора с очисткой от загрязнений и проверкой затяжки резьбовых
соединений, в том числе установочных болтов, – ежедневно;
2) проверка надежности электрических контактных соединений крепления клеммной
панели и заземляющей жилы токопроводящего кабеля к корпусу вибратора – два раза в
месяц;
3)проверка отсутствия замыкания на корпус, состояния изоляции токопроводящего кабеля
и токоведущих деталей – один раз в месяц;
4)периодическое пополнение смазки подшипников, согласно таблице 9. Смазывание
подшипников производится ручным способом. Применяемая смазка – литол 24 ГОСТ 2
1150-75.
Таблица 9.
Вибратор
Количество
мест
смазывания
Количество смазки на один
подшипник, г
Периодичность
пополнения
смазки, часов
работы
при первом
смазывании
при
пополнении
ВИ-9-8
2
15
5
350
11
