4.4. Вибраторы для напряжения 42 В подключаются к электрической сети через
понижающий трёхфазный сухой трансформатор мощностью не менее 1 кВА.
Трансформатор в комплект не входит.
4.5. Для регулирования величины вынуждающей силы вибратора дебалансы на обоих
концах вала выполнены двойными. Дебалансы, расположенные ближе к двигателю,
соединены через шпонку с валом ротора. Дебалансы, расположенные ближе к концу вала,
являются поворотными относительно вала. Регулирование осуществляется путем
изменения взаимного расположения дебалансов на обоих концах вала. (рис. 3, п. 6.5)
4.6. В коробке выводов 1, в станине установлена клеммная панель, к которой
присоединены выводные провода статора 4.

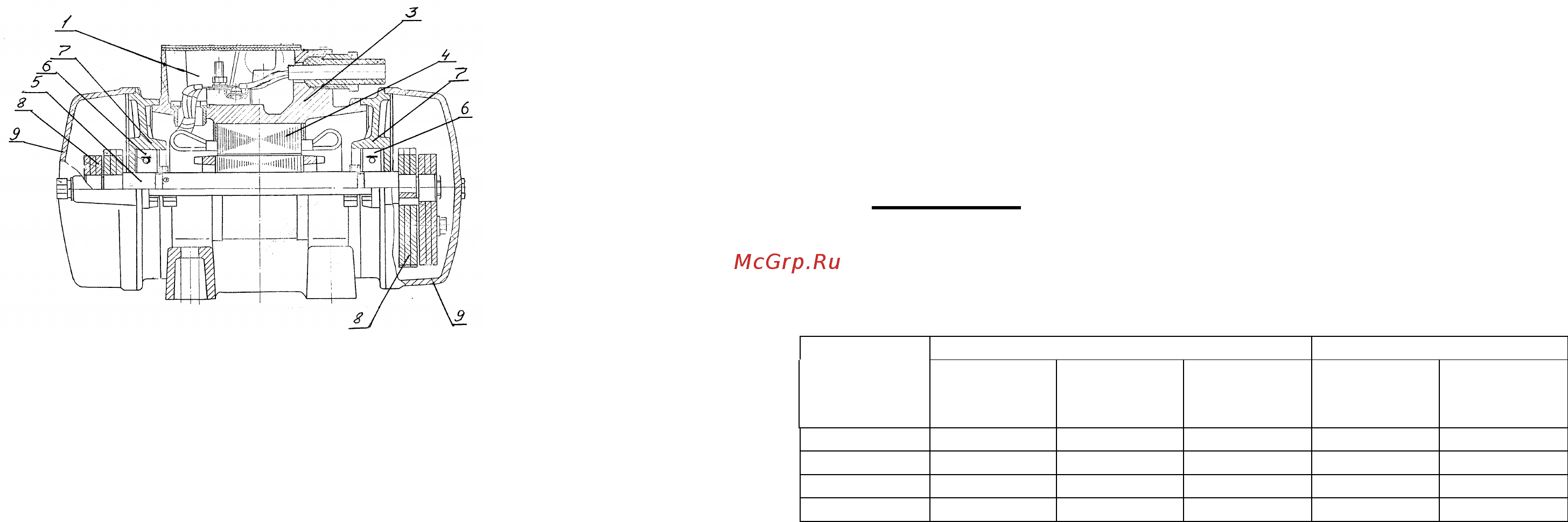

Рис. 2 Устройство вибраторов
При включении электродвигателя вращающиеся дебалансы вызывают круговые колебания
вибратора, передающиеся конструкции, на которой он установлен.
5. Указания мер безопасности
5.1. В целях обеспечения безопасности при подключении вибратора к сети и его
обслуживании необходимо соблюдать «Правила устройства электроустановок», «Правила
технической эксплуатации электроустановок», «Межотраслевые правила по охране труда
(правила безопасности) при эксплуатации электроустановок» (ПОТ РМ-016-2001, РД 153-
34.0-03.150-00).
5.1. К работе с вибратором допускаются лица, изучившие настоящее РЭ и прошедшие
инструктаж по технике безопасности.
5.2. Подключение вибратора к сети, контроль за его исправностью, а также техническое
обслуживание и устранение отдельных отказов должны производиться
квалифицированным электротехническим персоналом не ниже 3-й квалификационной
группы по электробезопасности.
5.3. Запрещается:
– начинать работу без надежного заземления корпуса вибратора, работающего от
электросети 220 и 380 В;
– работать вибратором при снятых крышках, ограждающих дебалансы и
клеммную панель;
– работать неисправным вибратором;
– заземлять машины исполнения 42 В (ВИ-9-8А, ВИ-9-9А)
– подключать машины исполнения 42 В (ВИ-9-8А, ВИ-9-9А) к электрической
сети общего пользования через автотрансформатор, сопротивление или
потенциометр
– находиться в зоне действия вибратора.
8
5.4. При эксплуатации вибратора оператор на рабочем месте обязан использовать
индивидуальные средства защиты органов слуха по ГОСТ 12.4.051.
6. Подготовка изделия к работе и порядок работы
6.1. При подготовке к работе необходимо:
– изучить и выполнять требования настоящего РЭ;
– убедиться в соответствии напряжения вибратора и питающей сети;
– проверить техническое состояние вибратора согласно таблице 1;
– проверить полноту затяжки резьбовых соединений вибратора и возбуждающей
системы вибромеханизма.
6.2. Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на
горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой
системы вибромеханизма, но вал ротора рекомендуется всегда располагать
горизонтально.
Вибратор крепится к плите четырьмя болтами с шестигранной головкой, которые
затягивают с соответствующим моментом. Под головки болтов (или гайки) должны быть
положены плоская и пружинные шайбы, соответствующие размеру болта.
Внимание! После 5 и 60 минут работы вибратора
(приблизительно) обязательно подтянуть крепежные
болты. Далее проверку затяжки проводить ежедневно.
УКАЗАНИЯ ПО КРЕПЛЕНИЮ ВИБРАТОРОВ
Таблица 6.
Установочная плита
Крепежные болты
Вибратор
габаритные
размеры, мм,
не более
толщина, мм,
не менее
неплоскост-
ность, мм, не
более
момент
затяжки, Нм
ВИ-9-8
350х350
16
0,25
200
ВИ-9-9
250х250
12
0,25
80
ВИ-9-8 Н
400х400
16
0,25
200
ВИ-9-9 Н
250х250
12
0,25
80
6.3. С целью защиты от перегрузок и коротких замыканий электродвигатель вибратора
следует подключить к электросети через автомат ВА52-30 ГОСТ 21991-89 – для
напряжения 42 В; АЕ 20М ТУ 16-552.064-82 – для напряжения 380 В.
Ток расцепителя автомата должен соответствовать указанному в таблице №2 .
6.4. После заземления вибратора следует обязательно проверить правильность
присоединения и исправность заземляющей жилы кабеля.
6.5. До начала работы установить дебалансы вибратора в положение, соответствующее
выбранному статическому моменту согласно рис. 3 таблицы 7, для чего, при снятых
крышках, ограждающих дебалансы, следует вывернуть болты, соединяющие парные
дебалансы на обоих концах вала и снова соединить их болтами в нужном положении.
6.6. Тип несъемного кабеля (шнура) по качеству должен быть не ниже соединительных
проводов с ПХВ (резиновой) изоляцией по ГОСТ 26413.0, номинальное сечение гибкого
кабеля должно быть: для ВИ-9-8А,9-9А не менее 2,5 мм
2
, для ВИ-9-8Б,9-9Б не менее 1,5
мм
2
.
9
