ВНИМАНИЕ! Парные дебалансы на обоих концах вала должны
быть развёрнуты на одинаковый угол. При правильной
установке они симметричны относительно вертикали.

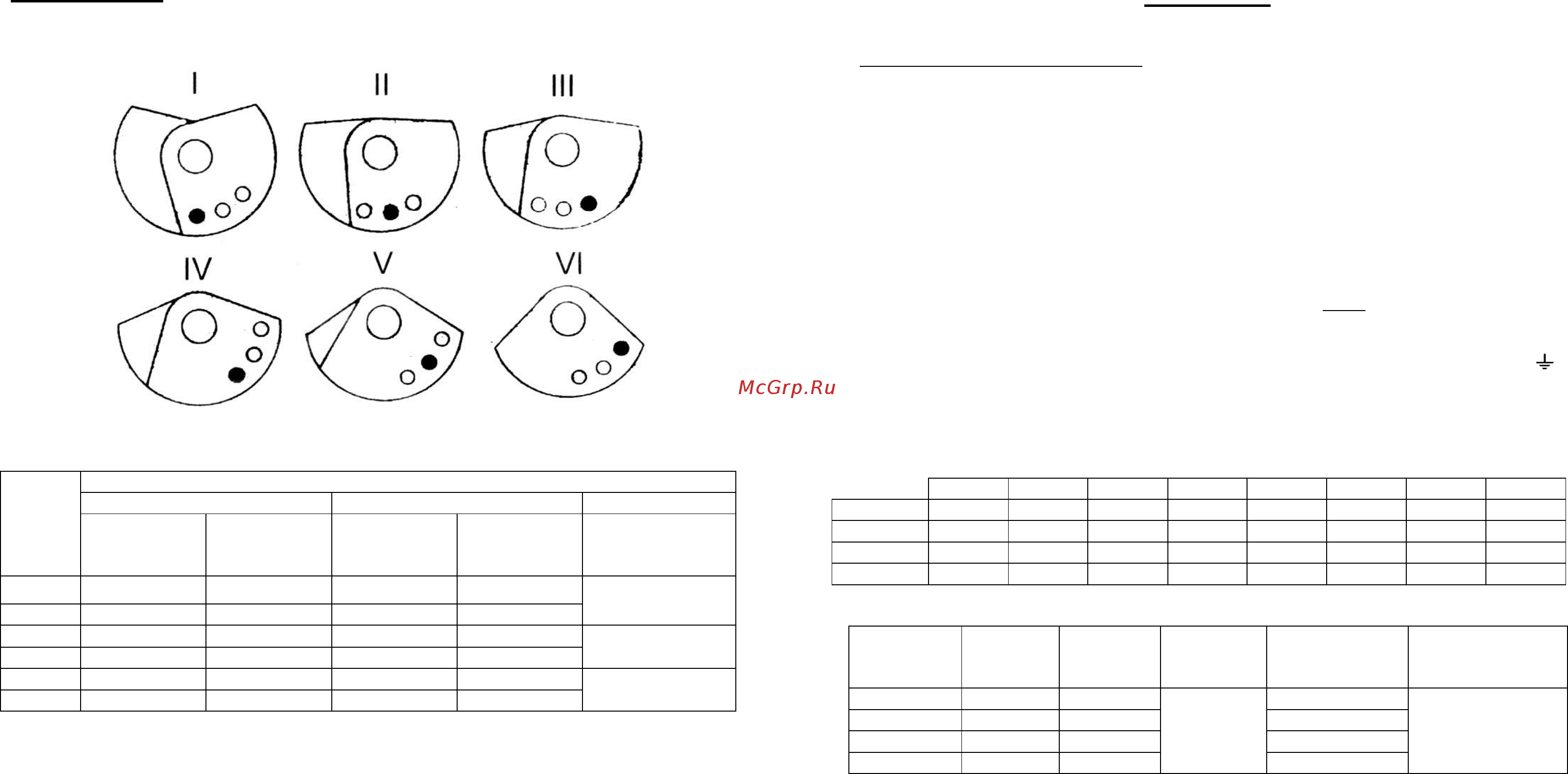

Рис. 3. Схема регулировки статического момента
Таблица 7.
Полож
ение
дебала
нсов
Вибраторы
ВИ-9-8, ВИ-9-8Н
ВИ-9-9, ВИ-9-9Н
Статистическ
ий момент,
кг∙см
Вынуждающ
ая сила, кН
Статистическ
ий момент,
кг∙см
Вынуждающ
ая сила, кН
Режим работы по
ГОСТ 183-74
I
5,7
5,6
2,55
2,5
S1
II
7,7***
7,6***
3,45***
3,4***
III
9,4
9,3
4,2
4,1
S3 – 60 %
IV
10,3
10,2
4,6
4,51
V
11,1
11,0
4,9
4,8
S3 – 40 %
VI
11,4
11,3
5,1
5,0
*** Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-
изготовителем.
S1 - продолжительный режим работы;
S3 – 60 % - повторно-кратковременный режим работы с продолжительностью включения
6 минут, 4 минуты – отдых;
S3 – 40 %% - повторно-кратковременный режим работы с продолжительностью
включения 4 минут, 6 минуты – отдых;
6.8. Во время работы вибратора температура корпуса электродвигателя не должна
превышать температуру окружающей среды более чем на 50. При резком повышении
температуры корпуса вибратор должен быть немедленно отключен от электросети до
выяснения причины и устранения недостатков.
6.9. После окончания работы следует осмотреть вибратор и вибромеханизм, проверить
затяжку всех резьбовых соединений, устранить обнаруженные неисправности.
10
Внимание
Вибратор ВИ–9–8В, ВИ–9–9В, ВИ–9–8В Н ,ВИ-9-9В Н предназначен для работы
от сети переменного тока ~220В.
Требования при подготовке к работе:
1. Подключить к 3–х проводной сети 220В. В случае пользования удлинителя
длинной не более 10 метров, сечение жил кабеля должно быть не менее 1 мм
2
для
ВИ-9-9В, и не менее 2 мм
2
для ВИ-9-8В. А в случае пользования удлинителя
длинной более 10 метров, сечение жил кабеля должно быть не менее 2 мм
2
для
ВИ-9-9В, и не менее 3 мм
2
для ВИ-9-8В.
2. В случае отсутствия 3–х проводной проводки необходимо с помощью
квалифицированного электрика сделать заземляющий контур и подключить его к
заземляющей клемме розетки. ( заземление осуществляется медным проводом
сечением не менее 1 мм
2
для ВИ-9-9В, и менее 2,5мм
2
для ВИ-9-8В,
присоединенным к стальной 1–2 дюймовой трубе длинной 1м. Труба забивается в
землю на глубину 0,6 – 0,7м. )
3. Напряжение питающей сети должно быть не менее 198В.
4. Во время включения эл. привода напряжение в сети не должно падать ниже 187В.
При подключении розетки силовой сети необходимо соблюдать требования:
1. Произвести заземление блока управления и вибратора через контакт
розетки.
2. Обязательно проверить соответствие подключения фазного и нулевого провода,
в противном случае выйдет из строя УЗО.
3.4. Габаритные и установочные размеры изделий (в мм), не более
Таблица 4.
B
H
A
D
ВИ-9-8
235
250
130
17
ВИ-9-9
180
200
100
13
ВИ-9-8 Н
235
250
130
17
ВИ-9-9 Н
180
200
100
13
3.5. Характеристики подшипников качения
Таблица 5.
Модель
вибратора
Номер
позиции по
схеме
Номер
подшип-
ника
Номер
стандарта
Основные
размеры, мм
Кол-во
подшипников на
изделие
ВИ-9-8
6
405
520-89
25х80х21
2
ВИ-9-9
6
80305А
25х62х17
ВИ-9-8 Н
6
180608
40х90х33
2
ВИ-9-9 Н
6
180605
25*62*24
4. Устройство и принцип работы
4.1. Вибратор – дебалансный центробежный вибровозбудитель, вынуждающая сила
которого вызывается вращательным движением инерционного элемента.
4.2. Вибратор (рис. 2) представляет собой электродвигатель с установленными на концах
вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную
(вынуждающую) силу.
4.3. Статор 4 электродвигателя встроен в алюминиевую станину 3. Вал ротора 5 опирается
на подшипники качения 6, вмонтированные в подшипниковые щиты 7. Для основного
монтажа статора и ротора на подшипниковых щитах и станине выполнены кольцевые
центрирующие проточки. Концы вала ротора с дебалансами 8 закрыты крышками 9.
подшипниковые щиты и крышки стягиваются со станиной болтами или шпильками.
