www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
36 21
24. Планка направляющая
25. Стол пильный
26. Упор
27. Стол для поперечного пиления
28. Кожух защитный
29. Диск пильный
30. Патрубок для подключения про
-
мышленного пылесоса
31. Фиксатор
32. Нож расклинивающий
33. Крышка
34. Фиксатор
35. Крышка
36. Винт
37. Угломер
38. Фиксатор
Устройство и принцип работы станка
Общий вид станка приведен на рис. 1, 2, 3, 4 и 5, его подробное
устройство приведено на схеме сборки.
На основании 16 закреплены и смонтированы основные испол-
нительные узлы, механизмы движения и подач станка.
От электродвигателя 3 крутящий момент через клиноремен-
ную передачу станка передается на ножевой вал 8. На но
-
жевом валу 8, в зависимости от вида выполняемой операции,
устанавливается режущий инструмент станка (диск пильный 29,
строгальные ножи) и сверлильный патрон 18.
Сверлильный патрон 18 предназначен для зажима хвостови-
ков сверл или фрез.
На боковой поверхности основания станка 16 смонтирован
фрезерный суппорт 19, предназначенный для выполнения
сверлильных и фрезерных операций. Управление фрезерным
суппортом 19 осуществляется рычагами 1 и 17 и винтом 22 в трех
координатных осях (продольная, поперечная и вертикальная
подачи). На фрезерном суппорте 19 закреплена струбцина 2,
предназначенная для зажима заготовки при выполнении свер-
лильных и фрезерных работ. Стопорение и предварительное
регулирование положения фрезерного суппорта 19 при сверле
-
нии (фрезеровании) осуществляют с помощью фиксаторов 20
и 21.
Столы 4 и 10 образуют собой строгальный стол станка и пред-
назначены для выполнения операции фугования. Путем вра
-
щения рукоятки 13 механизма перемещения подвижного стро
-
гального стола 10 производят регулировку глубины резания
при выполнении операции фугования. Стопорение механизма
перемещения подвижного строгального стола 10 в выбранном
положении производят с помощью фиксатора 12. Процесс реза
-
27
25
28
57
32
25. Стол пильный
27. Стол для поперечного пиления
28. Кожух защитный
32. Нож расклинивающий
57. Винт (2 шт.)

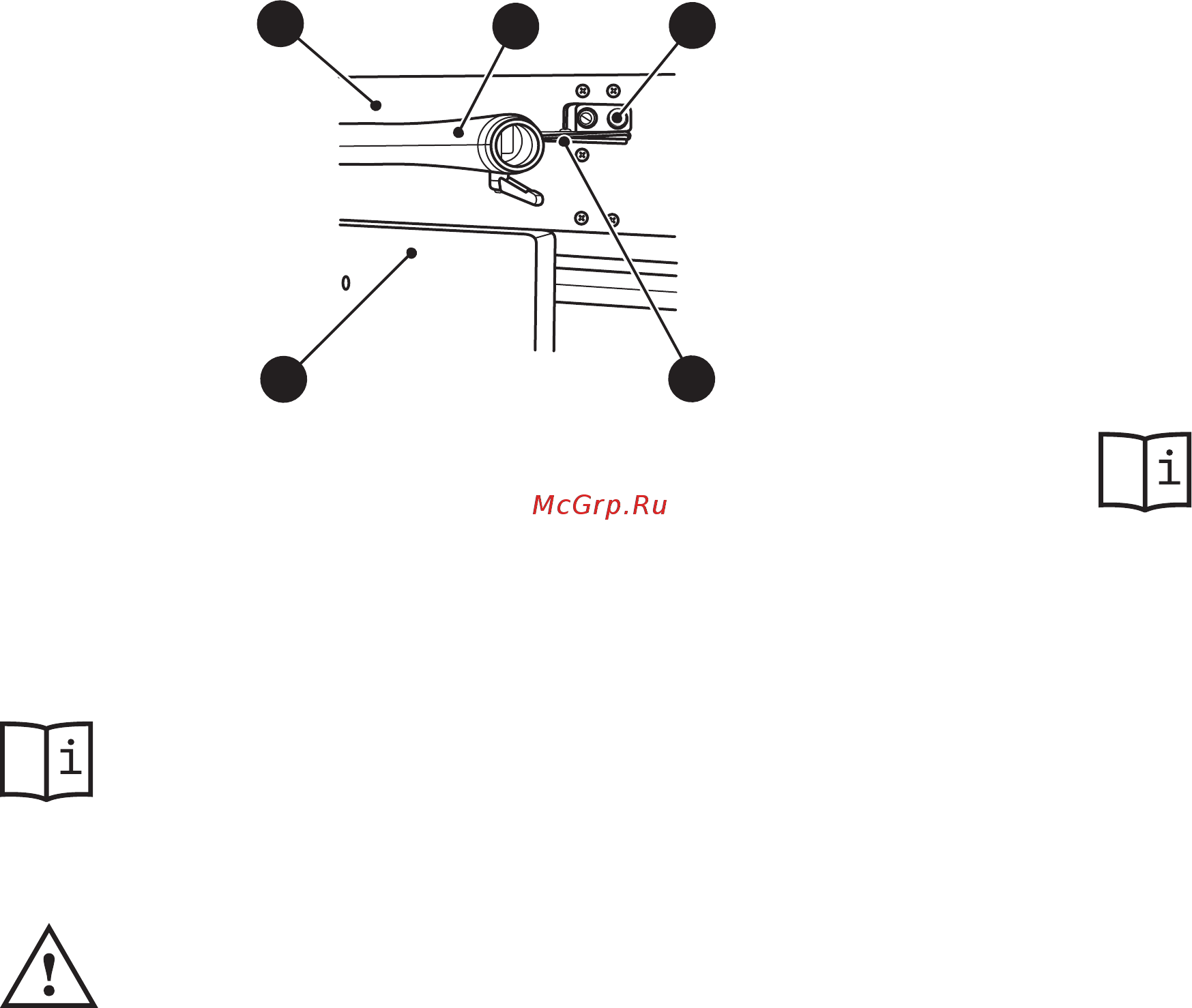

Рисунок 10 — Установка расклинивающего ножа
Пильный диск 29 с фланцем 48 установите на резьбовой ко-
нец 51 ножевого вала 8 (см. рис. 9) и закрутите от руки гайку 49.
Вставьте металлическую пластину длиной L = 150 мм и разме-
рами поперечного сечения 8 × 20 мм, в паз ножевого вала 8 и,
удерживая ее одной рукой, другой рукой с помощью стандарт
-
ного гаечного ключа надежно затяните гайку 49.
При установке пильного диска 29 соблюдайте правильную
ориентацию его режущих зубьев в соответствии с маркировкой,
нанесенной на нем и на защитном кожухе 28 (см. рис. 3).
Перед установкой пильного диска 29 на резьбовой конец 51
ножевого вала 8 внимательно осмотрите его. Пильный диск 29
не должен иметь механических повреждений. Твердосплавные
пластинки, припаянные к зубьям пильного диска, не должны
иметь трещин и сколов.
Не допускайте ударов по твердосплавным пластинкам это
может привести к их поломке. Не применяйте пильные диски с
дефектными твердосплавными пластинками.
Заверните вторую гайку 49 на резьбовой конец 51 ножевого
вала 8 и надежно затяните ее.
Установите на штатное место пильный стол 18 и выставите его
на одном уровне со строгальными столами 4 и 10 (см. рис. 1).
