www.kraton.ru
Станок многооперационный WM-Multi-03P, артикул 4 01 03 013
22 35
ния заготовки при выполнении операции фугования выполня-
ется строгальными ножами, закрепленными на ножевом валу 8.
• Стол пильный 25 предназначен для выполнения операции
пиления. Процесс пиления заготовки осуществляется непо
-
средственно вращающимся пильным диском 29. Поперечное
пиление деревянных заготовок осуществляется на столе 27,
который может перемещаться в горизонтальной плоскости по
планке направляющей 24. Поперечное пиление заготовки под
необходимым углом (до 45 градусов) выполняется с помощью
упора 26. Настройка упора 26 на необходимый угол пиления
выполняется по угломеру 37 с последующим стопорением с по
-
мощью фиксатора 38.
• На станке предусмотрена возможность демонтажа и регули-
ровки положения стола пильного 25. Стопорение пильного
стола 25 в выбранном положении осуществляется с помощью
винта 36 и фиксатора 34.
• Для придания правильного направления подачи и обеспечения
перпендикулярности кромок заготовки при строгании (пилении)
на станке установлена линейка направляющая 9. Стопорение
линейки направляющей 9 в выбранном положении осуществля-
ют при помощи рукоятки 11. С помощью линейки направляющей
9 на данном станке можно также осуществлять наклонное стро
-
гание (пиление) деревянной заготовки.
• На кулисе 5 с помощью фиксатора 6 закреплено защитное
ограждение 7 ножевого вала 8. Защитное ограждение 7, кожух
защитный 28, крышки 33 и 35 являются предохранительными
устройствами и защищают станочника от травм и от случайного
соприкосновения с вращающимися ножевым валом 8, пильным
диском 29 и с клиноременной передачей станка. Регулировку
степени подвижности защитного кожуха 28 выполняют с помо-
щью фиксатора 31. Через патрубок 30 производится подключе
-
ние станка к промышленному пылесосу.
• Расклинивающий нож 32 предотвращает отдачу и заклинива-
ние заготовки при пилении.
• Электроэнергия к станку подводится кабелем электропитания
с вилкой 14. В случае отсутствия специальной линии предусмо
-
трено заземление станка с помощью винта 23.
• На боковой поверхности основания станка 16 установлены:
коробка электровыключателей 15 и переключатель направле
-
ния вращения 15-1 ножевого вала.
56
54
55
52
51
51. Резьбовой конец ножевого вала
52. Шкив ведомый
53. Шпилька
54. Гайка (4 шт.)
55. Шкив ведущий
56. Ремень клиновой (2 шт.)
53
54

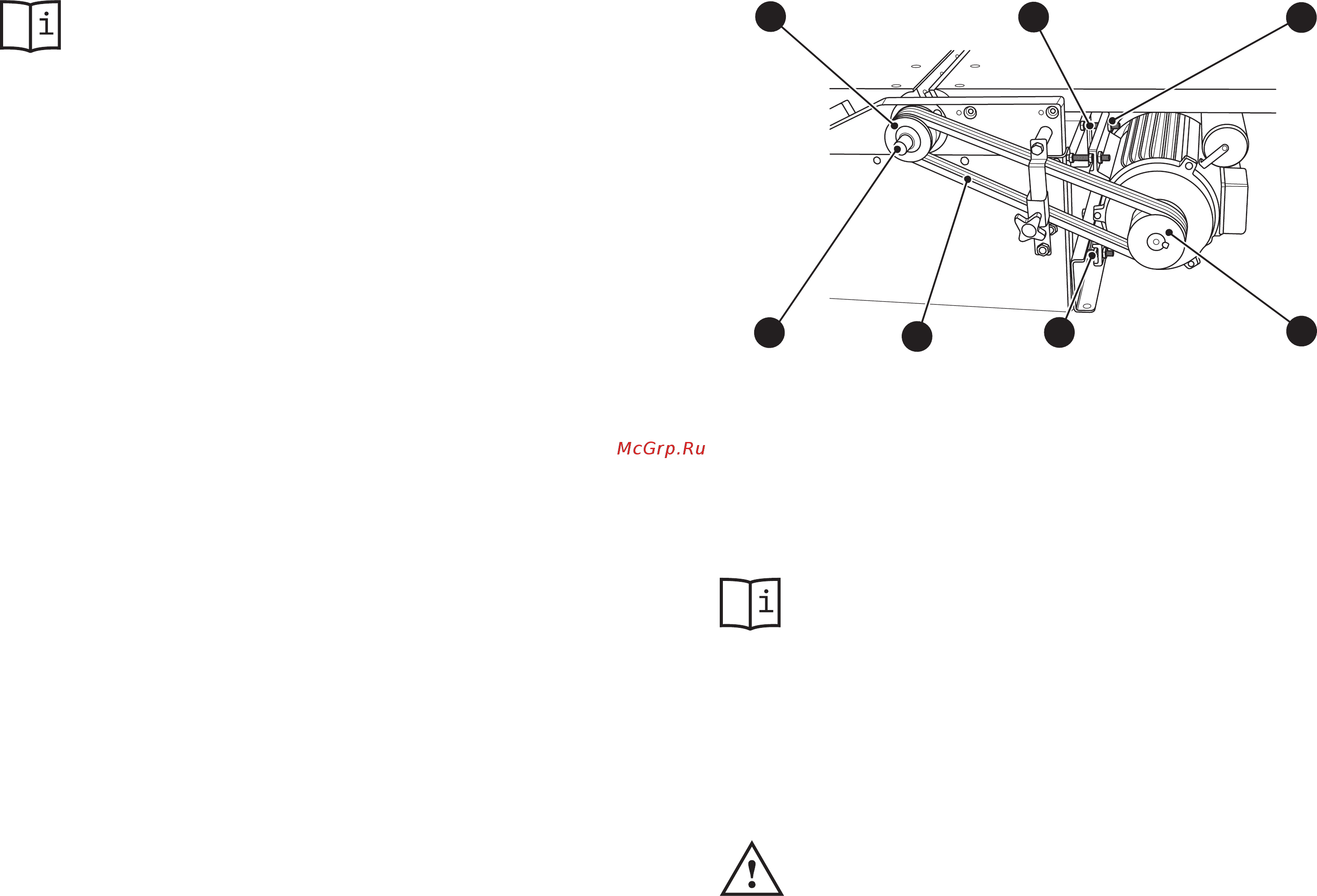

Рисунок 9 — Регулирование натяжения клиноременной передачи
Общие сведения
• Пиление (распиливание) — это дереворежущая технологиче-
ская операция со снятием стружки. При пилении распиливают
заготовки в форме отрезков досок, брусьев или брусков, име
-
ющих хотя бы одну плоскую базу. Пиление осуществляют вдоль
волокон древесины (продольное пиление) или поперек волокон
древесины (поперечное пиление).
• Для пиления необходимо использовать подготовленный и
просушенный пиломатериал, геометрические размеры и со
-
стояние поставки которого позволяют выполнять обработку на
пильном столе данного станка.
Подготовка станка и установка пильного диска
• Установите и закрепите на демонтированном пильном столе
25 (см. рис. 10) нож расклинивающий 32 и защитный кожух 28.
• На посадочную шейку фланца 48 (см. рис. 8) установите пиль-
ный диск 29.
