Соединительная штанга проходит через отверстие в направляющей штанге на

копирующей головке. При помощи пружины эта штанга отжимается вперед.

Направляющая муфта на вертикальном замке контактирует с неровной

поверхностью заготовки. Подача происходит в горизонтальном направлении. Болт

и гайка соединительной штанги могут перемещаться вперед и назад при помощи

регулировочного кольца.Поворотом регулировочного кольца влево инструмент

перемещается вперед, поворотом вправо - перемещается назад. При затяжке

коромысла соединительная штанга вернется назад до упора.Передаточная

шестерня и внутренняя шестерня в редукторе находятся в зацеплении с зубчатым

гребнем. Поворачивание маховика перемещает копирующую головку вправо и

влево по зубчатому гребню, что перемещает инструмент в рабочую позицию.

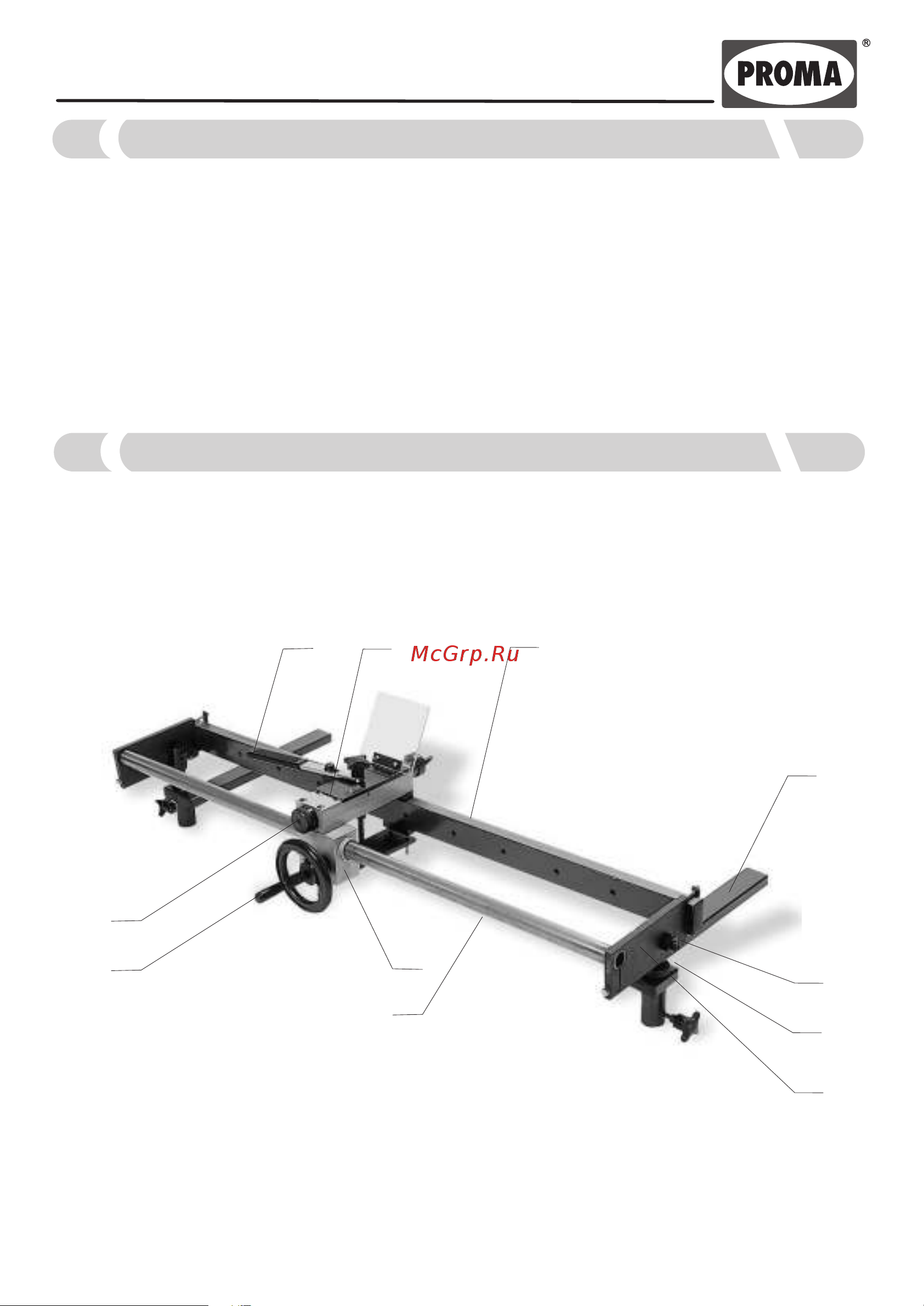

Копирующее устройство состоит из копирующей головки и рамы. Копирующая

головка состоит из направляющей штанги, соединительной штанги, зажимной

муфты, болта, гайки, вертикального замка, пружины, направляющей муфты, очков,

коромысла, редуктора, передаточной шестерни, внутренней шестерни, зубчатого

гребня и т.д. Рама состоит из панели подставки, пальца, средней панели основания,

неподвижной, подставки .

6 Последовательность работы

7 Конструкция

О.О.О. «PROMA CZ» Мелчаны № 38, п/и 518 01 г. Добрушка

1) коромысло

2) корпус направляющей

3) направляющая

4) крепежная подставка

5) палец

6) центр

7) панель подставки

8) гребень

9) редуктор

10) маховик

11) регулировочное кольцо
