Uppackning och Montering

Kedjesåg Modell CS300

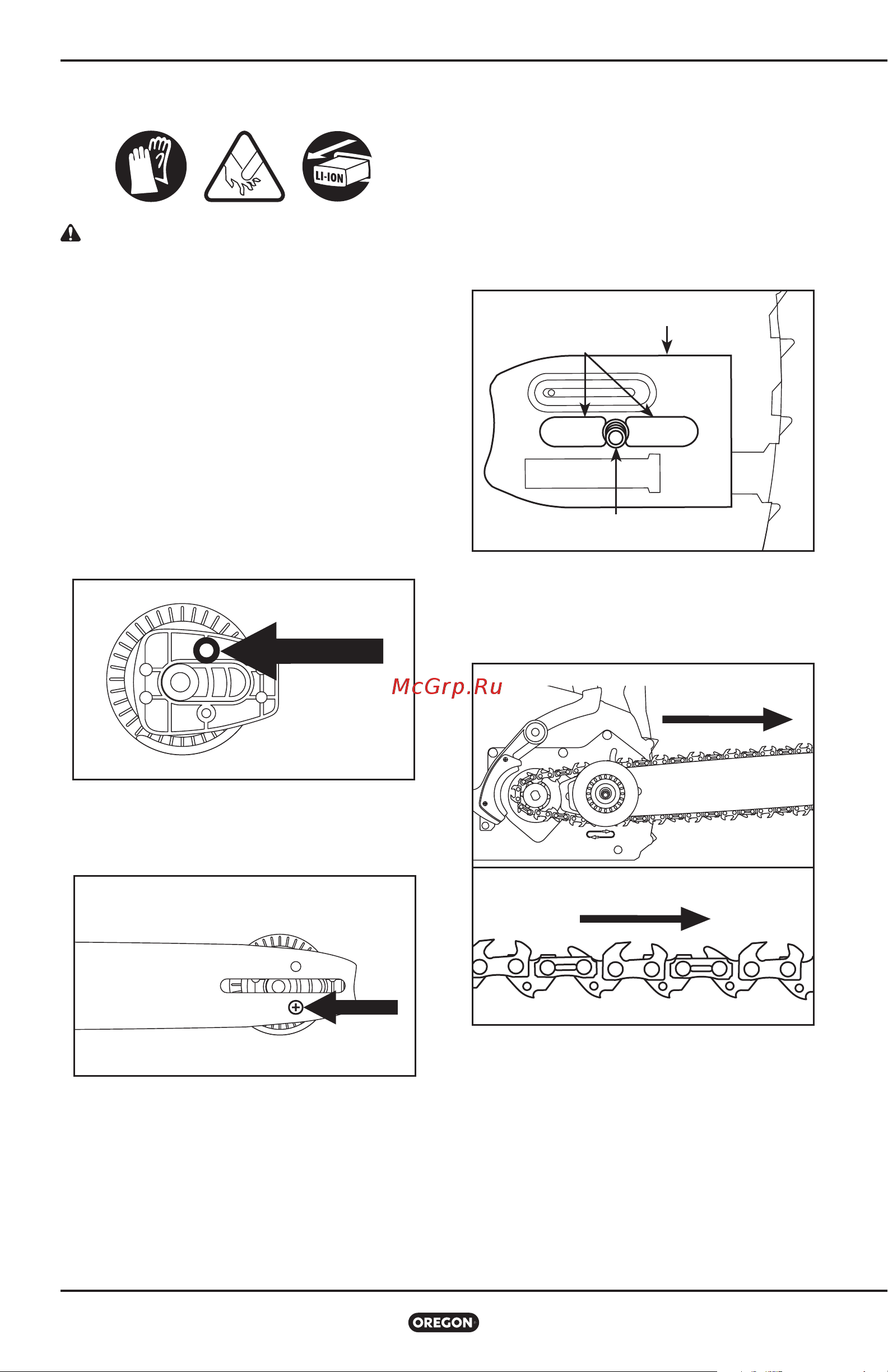

Montering Av Svärd och Sågkedja

VARNING: Ett batteridrivet verktyg

med batteripaketet insatt är alltid

påslaget och kan starta av misstag. Ta

bort batteripaketet från motorsågen

innan du monterar svärdet och sågkedjan.

Bär handskar.

• Ta ur batteriet.

• Lossa ratten på sidoskyddet genom att vrida

den moturs och ta sedan bort sidoskyddet.

• Det finns en o-ring som är viktig för sågens

funktion. O-ringen måste placeras runt tappen

på spännaren innan spännaren skruvas fast

på svärdet (Fig. ).

• Montera skruven från kedjespännarhjulets

baksida och montera kedjespännarhjulet på

sågsvärdet (Fig. ).

• Placera kedjespännarhjulet på sidan

av sågsvärdet vänt mot dig så att den

rektangulära delen inte sticker utanför kanten

på sågsvärdet och sätt tillbaka skruven.

• Placera svärdet på svärdsätet genom att

skjuta svärdspåret över styrkammen (Fig. ),

med fixeringstappen införd genom hålet i

kedjespännarhjulet.

• Trä den nya sågkedjan runt drivhjulet med

tändernas egg längs svärdets översida riktade

bort från drivenheten (Fig. ).

FIG. 10

FIG. 11

FIG. 12

SÅGSVÄRDSPLATTA

INRIKTNINGSFLÄNS

FÄSTSKRUV

FIG. 13
