Bosch MaxImpact 900 (0603174020) [104/123] Padruni vahetus
![Bosch MaxImpact 900 (0603174020) [104/123] Padruni vahetus](/views2/1259997/page104/bg68.png)
104 | Eesti
1 609 92A 3LD | (4.10.16) Bosch Power Tools
– Tolmumahuti 11 eemaldamiseks vajutage külgmistele
vabastusnuppudele 12 ja tõmmake tolmumahuti allapoole
ära.
– Tühjendage tolmumahuti 11 ja paigaldage see uuesti (tol-
mumahuti peab kuuldavalt fikseeruma).
Drill Assistanti eemaldamine
– Hoidke tolmukoguri 13 klambrit 16 allavajutatuna ja tõm-
make tolmukogur 13 suunaga ettepoole ära.
– Keerake tiibkruvi 18 vastupäeva, kuni lisakäepide 9 on ni-
hutatav, ja tõmmake lisakäepide 9 elektririista küljest ära.
– Keerake seaderõngast 17 selle vabastamiseks
vasakule .
– Hoidke lisakäepidet 9 kinni ja lükake rööbast lisakäepide-
me suunas, kuni rööbas kuuldavalt fikseerub.
Tolmuimemine/tolmumahuti
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
– Kasutage materjali jaoks sobivat tolmueemaldussea-
det.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski filtri-
ga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
Vältige tolmu kogunemist töökohta. Tolm võib kergesti
süttida.

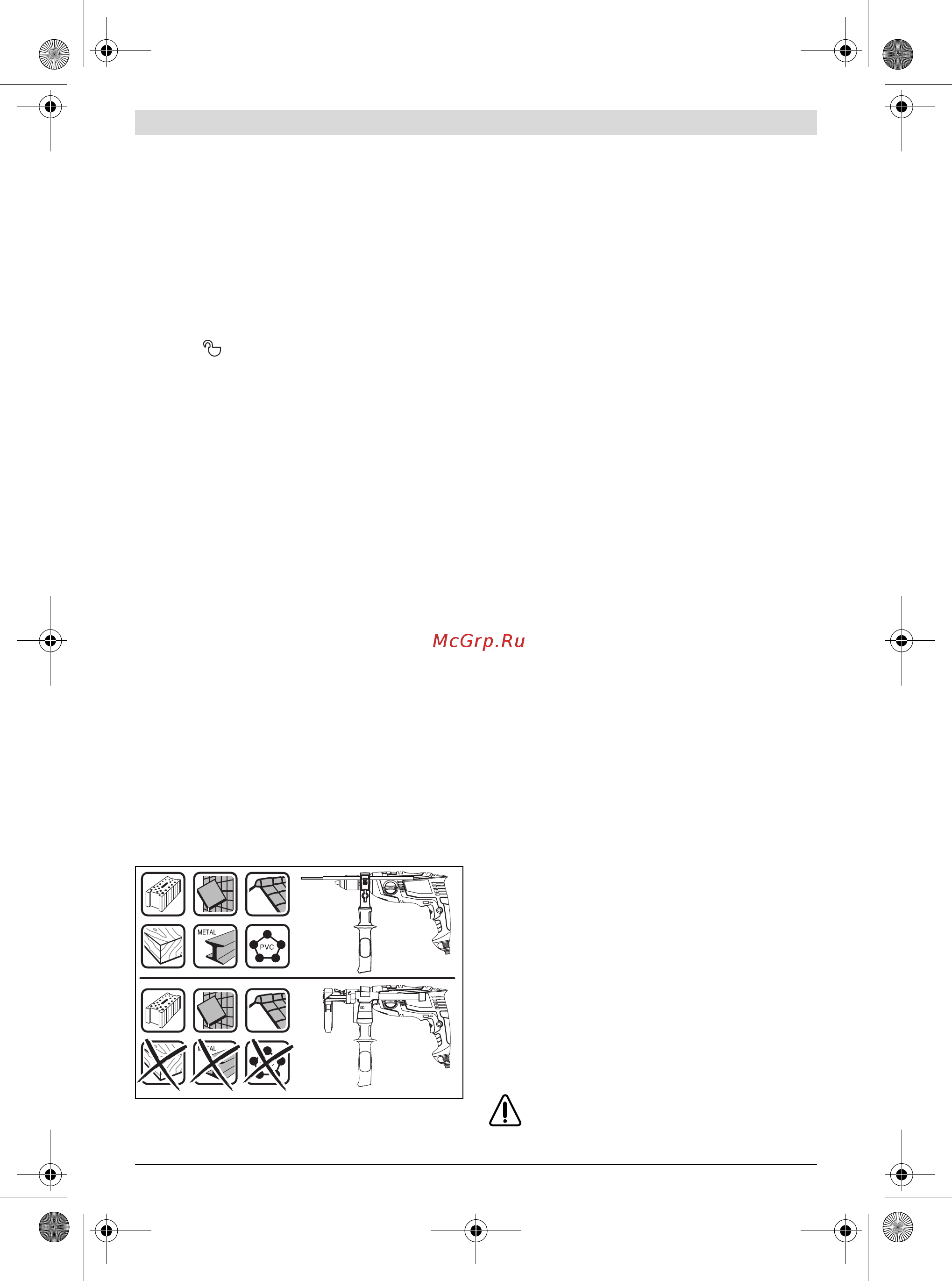

Kasutage tolmumahutit ainult betooni ja kivi töötlemi-
sel. Puidu- ja plastilaastud võivad kergesti ummistusi põh-
justada.
Tähelepanu, tuleoht! Ärge töödelge metallmaterjale,
kui tolmumahuti on paigaldatud. Tolmumahuti osad või-
vad kuumade metallilaastude tõttu süttida.
Tolmumahuti optimaalseks kasutamiseks järgige järgmisi ju-
hiseid:
– Jälgige, et tolmumahuti oleks tasaselt vastu toorikut või
seina. See hõlbustab ühtlasi ka täisnurga all puurimist.
– Pärast soovitud puurimissügavuse saavutamist tõmmake
kõigepealt puur puuritavast avast välja ja seejärel lülitage
välja löökpuurtrell.
– Just suure läbimõõduga puuridega töötades võib tolmu-
kaitserõngas 15 ära kuluda. Kahjustuste korral vahetage
see välja.
Tarviku vahetus
Kiirkinnituspadrun (vt joonist H)
Kui lüliti (sisse/välja) 6 ei ole alla vajutatud, siis seadme spin-
del lukustub. See võimaldab tarvikut padrunis kiiresti, muga-
valt ja lihtsalt vahetada.
Avage kiirkinnituspadrun 1, keerates seda pöörlemissuunas
seni, kuni tarvikut on võimalik sisse asetada. Paigaldage
tarvik.
Keerake kiirkinnituspadruni 1 hülss käega pöörlemissuunas
tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.
Padrun lukustub sellega automaatselt.
Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi
vastassuunas.
Kruvikeeramistarvikud
Kruvimikeeramistarvikute 25 kasutamisel tuleks alati kasuta-
da universaaladapterit 24. Kasutage ainult kruvi peaga sobi-
vaid kruvikeeramistarvikuid.
Kruvide keeramiseks seadke töörežiimi lüliti 2 alati sümbolile
„Puurimine“.
Padruni vahetus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Padruni mahavõtmine (vt joonist I)
Võtke lisakäepide maha ja seadke käiguvaliku lüliti 3 1. ja
2. käigu vahelisse keskasendisse.
Puurispindli lukustamiseks torgake umbes 50 mm pikkune te-
rasvarras Ø 4 mm spindlikaela avasse.
Kinnitage sisekuuskantvõtme 27 lühike vars kiirkinnitus-
padrunisse 1.
Asetage seade stabiilsele alusele, nt tööpingile. Hoidke sea-
det paigal ja vabastage kiirkinnituspadrun 1, keerates sise-
kuuskantvõtit 27 pöörlemissuunas . Kõvasti kinnioleva kiir-
kinnituspadruni saab vabastada, kui anda kerge löök
sisekuuskantvõtme 27 pikemale varrele. Eemaldage sise-
kuuskantvõti kiirkinnituspadrunist ja kruvige kiirkinnituspad-
run täiesti maha.
Kiirkinnituspadruni paigaldamine (vt joonist J)
Kiirkinnituspadruni montaaž toimub vastupidises järjekorras.
Pärast montaaži lõppu eemaldage terasvarras spindli-
kaela avast.
Padrun tuleb pingutada pingutusmomendiga ca
50–55 Nm.
OBJ_BUCH-2904-003.book Page 104 Tuesday, October 4, 2016 5:02 PM
