32 | Magyar
1 609 92A 3LD | (4.10.16) Bosch Power Tools
Tolja el annyira hátrafelé a 17 beállító gyűrűt, hogy a távolság
megfeleljen a kívánt X furatmélységnek, vagy tegyen egy fali-
fabetétet a sínre és tolja el hátrafelé a 17 beállító gyűrűt a fa-
lifabetéthez. Forgassa el a 17 beállító gyűrűt a reteszeléshez
jobbra . Vegye le ismét a falifabetétet a sínről. A furatmély-
ség most megfelel a sínen beállított X hosszúságnak.
Megjegyzés: Falifabetétek alkalmazása esetén a pontos fu-
ratmélység igen fontos. Ha a kifúrt furat túl mély, a falifabetét
túl messze belecsúszik a falba, illetve a munkadarabba. Ha a
nyílás túl kicsi, a falifabetét kiáll.
A porgyűjtő tartály kiürítése (lásd a „G” ábrát)
A 11 porgyűjtő tartály téglafalban kb. 25 darab 30 mm furat-
mélységű és 6 mm furatátmérőjű furathoz elegendő.
–A 11 porgyűjtő tartály levételéhez nyomja meg az oldalsó
12 reteszelés feloldó gombokat és húzza le lefelé mutató
irányba a porgyűjtő tartályt.
–Ürítse ki a 11 porgyűjtő tartályt és ismét tegye be a helyére
(a tartálynak hallhatóan be kell pattannia).
A Drill Assistant leszerelése
– Tartsa benyomva a 13 porfogó szerkezet 16 kapcsát és
húzza le előrefelé a 13 porfogó szerkezetet.
–Forgassa el a 18 szárnyascsavart az óramutató járásával el-
lenkező irányba, amíg a 9 pótfogantyút el lehet tolni és húz-
za le a 9 pótfogantyút az elektromos kéziszerszámról.
–Forgassa el a 17 beállító gyűrűt a reteszelés feloldásához
balra .
– Tartsa erőteljesen fogva a 9 pótfogantyút és tolja el a sínt a
pótfogantyú felé, amíg az jól hallhatóan bepattan a helyére.
Porelszívás/porgyűjtő tartály
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– Használjon az anyagnak megfelelő porelszívást.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-
védő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
sen össze por. A porok könnyen meggyulladhatnak.

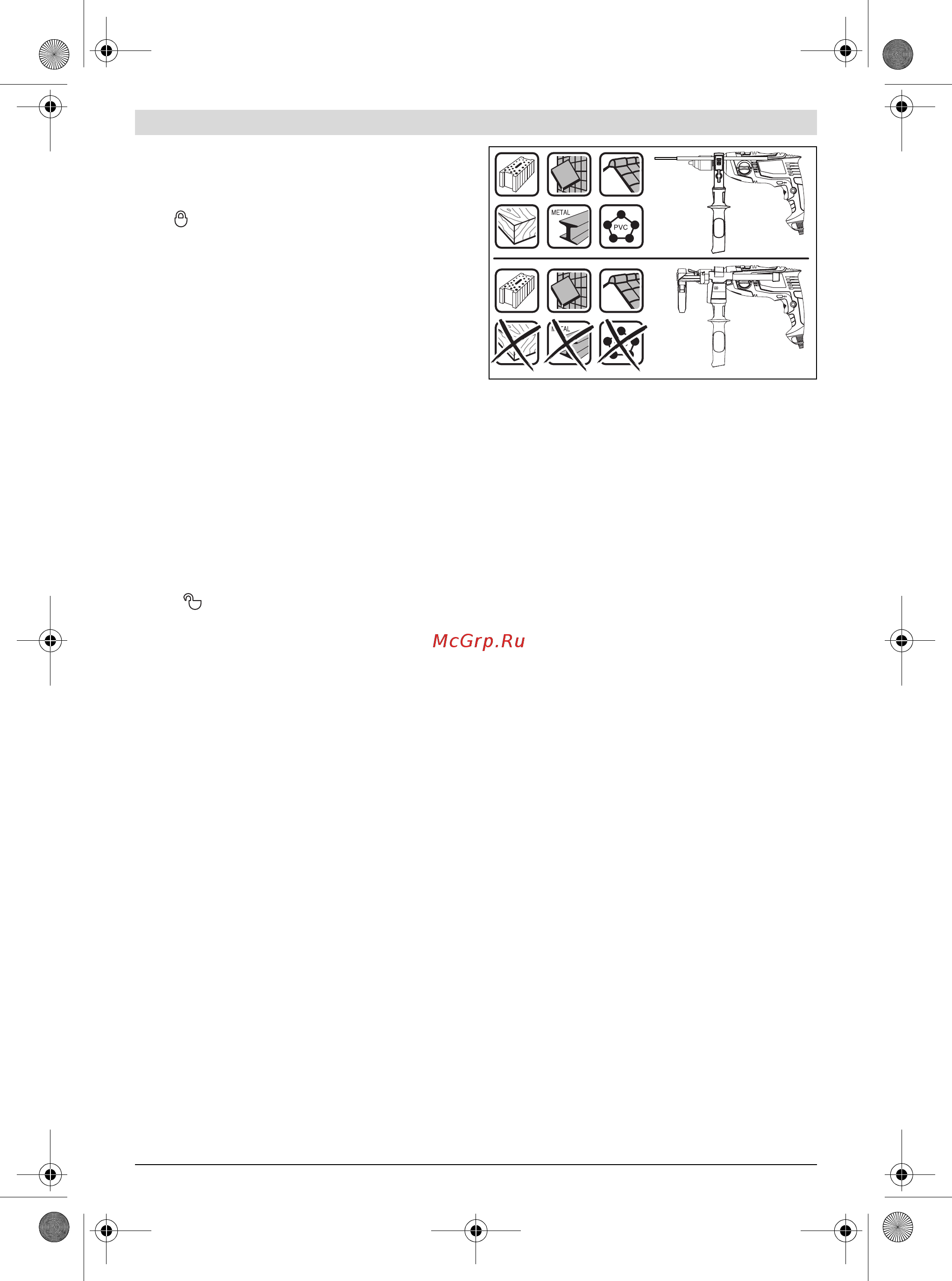

A portartályt csak beton és kő megmunkálásához hasz-
nálja. A faforgácsok és műanyag forgácsok könnyen dugu-
lásokhoz vezethetnek.
Figyelem: tűz keletkezhet! Ha a porgyűjtő tartály fel
van szerelve, ne munkáljon meg a berendezéssel fémes
anyagokat. A forró fémforgácsok meggyújthatják a por-
gyűjtő tartály részeit.
A porgyűjtő tartály optimális használatához ügyeljen a követ-
kező tájékoztatóra:
– Ügyeljen arra, hogy a porgyűjtő tartály egy síkban legyen a
munkadarabbal, illetve felfeküdjön a falra. Ez a derékszög-
ben végzett fúrást is megkönnyíti.
– A kívánt furatmélység elérésekor először húzza ki a furat-
ból a fúrót és csak ezután kapcsolja ki az ütvefúró gépet.
–A 15 porvédőgyűrű különösen nagyobb fúróátmérők hasz-
nálata esetén könnyen elhasználódik. Ha ez megrongáló-
dott, cserélje ki.
Szerszámcsere
Gyorsbefogó fúrótokmány (lásd a „H” ábrát)
Ha a 6 be-/kikapcsoló nincs benyomva, a fúróorsó automati-
kusan reteszelve van. Így a fúrótokmányba helyezett betét-
szerszámot gyorsan, kényelmesen és egyszerűen ki lehet cse-
rélni.
Az irányba való forgatással nyissa szét az 1 gyorsváltó fúró-
tokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be
a szerszámot a tokmányba.
Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüve-
lyét kézzel a irányba, amíg megszűnik a recsegő hang. Ezzel
a fúrótokmány automatikusan reteszelésre kerül.
A reteszelés automatikusan feloldódik, ha a szerszám eltávo-
lításához a hüvelyt ellenkező irányban elforgatja.
Csavarozó szerszámok
A 25 csavarozó bitek alkalmazásához használjon mindig egy
24 univerzális bittartót. Csak a csavarfejhez megfelelő csa-
varhúzó biteket használjon.
A 2 „Fúrás/Ütvefúrás” átkapcsolót a csavarozáshoz állítsa
mindig a „Fúrás” jelére.
A fúrótokmány cseréje
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
A fúrótokmány leszerelése (lásd az „I” ábrát)
Szerelje le a pótfogantyút és kapcsolja át a 3 fokozatváltó kap-
csolót az 1. és 2. fokozat közötti közbenső helyzetbe.
Vezessen be egy Ø 4 mm-es, kb. 50 mm hosszú acélcsapot az
orsónyak foratába, hogy ezzel reteszelje a fúróorsót.
