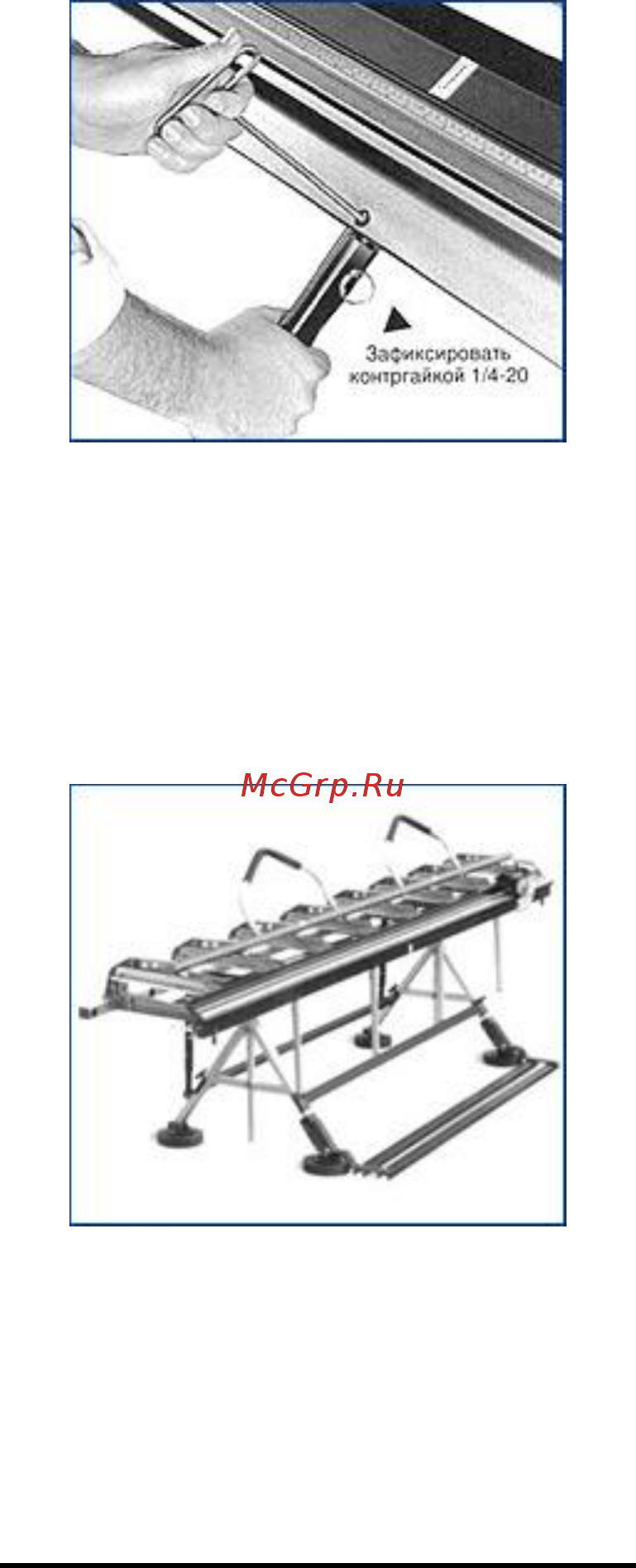

РИС.8

Затем ввести собранную рукоятку в отверстие в нижней части

подвижного шарнира, выровнять по оси отверстие в шарнире

относительно стержня рукоятки и ввести болт, пользуясь ключом, как

показано на рисунке. Зафиксировать контргайкой 1/4-20.(РИС.8)

РИС.9

Операцию повторить для закрепления других рукояток. Чтобы снять

рукоятки, необходимо только лишь вынуть фасонные штифты. Во время

загибки всегда следует использовать более чем одну рукоятку.

Установка зажима шарнира

Чтобы произвести установку зажима шарнира, следует привести в

соответствие отверстие, высверленное в нижней части, и центр

подвижного шарнира. Выровнять отверстия в зажиме и шарнире, как

показано на рисунке, и ввести болт с головкой типа Phillips,

поставляемый вместе с оборудованием. ЗАМЕЧАНИЕ: Вы должны

пользоваться зажимом шарнира, соответствующим применяемому

режущему инструменту MAX CUT-OFF.

Инструкции по регулировке петли шарнира

ВАЖНО: Петли шарнира в вашем Промышленном Листогибочном

Станке Mах 20 были заранее установлены на заводе для средней силы

удерживания и лёгкости работы. Тем не менее, важно, чтобы вы снова

отрегулировали ваш Промышленный Листогибочный Станок Mах 20 для
