Tapco MAX 20 [7/13] Инструкция по сборке станка

Инструкция по сборке станка

Этапы сборки

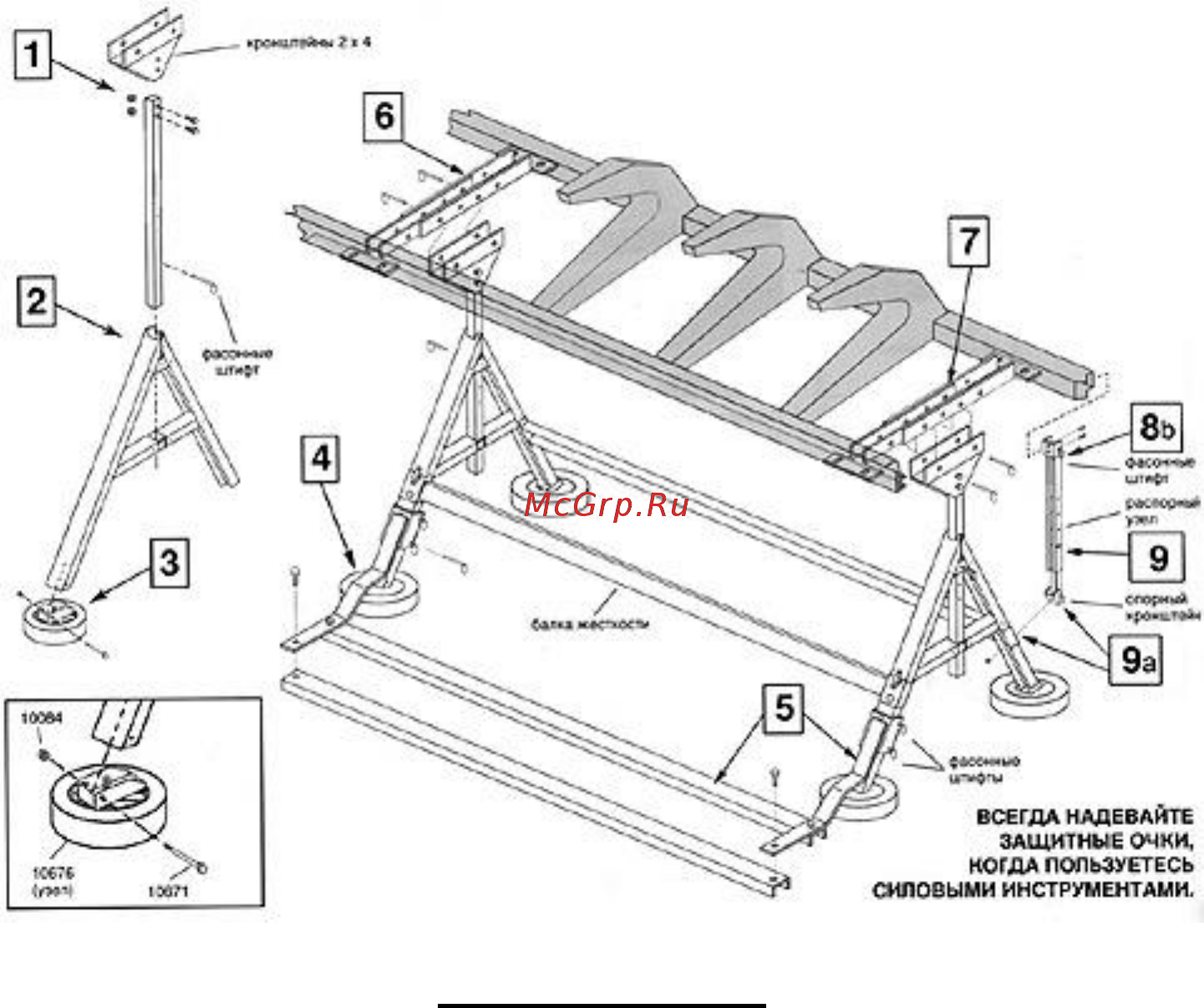

1. Присоединить кронштейн 2х4 к вертикальным стойкам,

используя 1/4-20х1,5-дюймовые болты с шестигранными головками

и 1/4-20 контргайки

2. Ввести вертикальные стойки в опоры, зафиксировать

фасонными штифтами (часть 1678)

3. Присоединить к опорам колеса, используя 1/4-20х2 1/2-

дюймовые болты с шестигранными головками и 1/4-20 контргайки.

4. Установить колеса в лежачее положение, как показано на

рисунке, и установить смонтированные опоры одну напротив другой.

Прикрепить балки жесткости к каждой опоре (смотри деталь А).

Выровнять и затянуть все Т-образные головки так, чтобы они плотно

прилегали к основанию.

5. Установить опорные стабилизирующие кронштейны. Ввести 4

фасонных штифта с боковой стороны опорных кронштейнов.

Выровнять каналы стабилизаторов относительно опорных

кронштейнов и провести 4 болта через опорные кронштейны и в

каждый угол каналов (10688 или 10689) (смотри также деталь А).

6. Смонтировать опорные кронштейны (смотри деталь В для

точного расположения отверстий), фиксируя их положение

контргайками. Прикрепить опорные кронштейны к гибочному прессу

при помощи (8) самонарезающихся болтов, поставляемых вместе с

оборудованием (смотри деталь С).

7. Поднять и опустить гибочный пресс на собранную

конструкцию, располагая несущие элементы пресса в центре
