Tapco MAX 20 [12/13] Деталировка станка

ПРИМЕЧАНИЕ: Все регулировки выполняются при Листогибочном

станке Мax 20 в положении «закрыто». Все регулировки проверяются

полосами материала, помещёнными в Фиксатор Мax 20 в положении

«закрыто».

ДЛЯ РЕГУЛИРОВКИ (РИС.11)

Вставьте ключ 3/16" в болт петли шарнира через отверстие в верхней

петле. Поверните на 1/4 ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для

ЗАТЯГИВАНИЯ или ПО ЧАСОВОЙ СТРЕЛКЕ для ОСЛАБЛЕНИЯ.

Повторить шаг проверки выше для проверки затягивания.

ДЛЯ РЕГУЛИРОВКИ (РИС.12) (Дополнительный способ)-

Как альтернативу вы можете использовать 5/8" открытый ключ прямо на

болте петли шарнира, поворачивая на ¼ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ

для ЗАТЯГИВАНИЯ или ПО ЧАСОВОЙ СТРЕЛКЕ для ОСЛАБЛЕНИЯ.

Повторить шаг проверки выше для проверки затягивания.

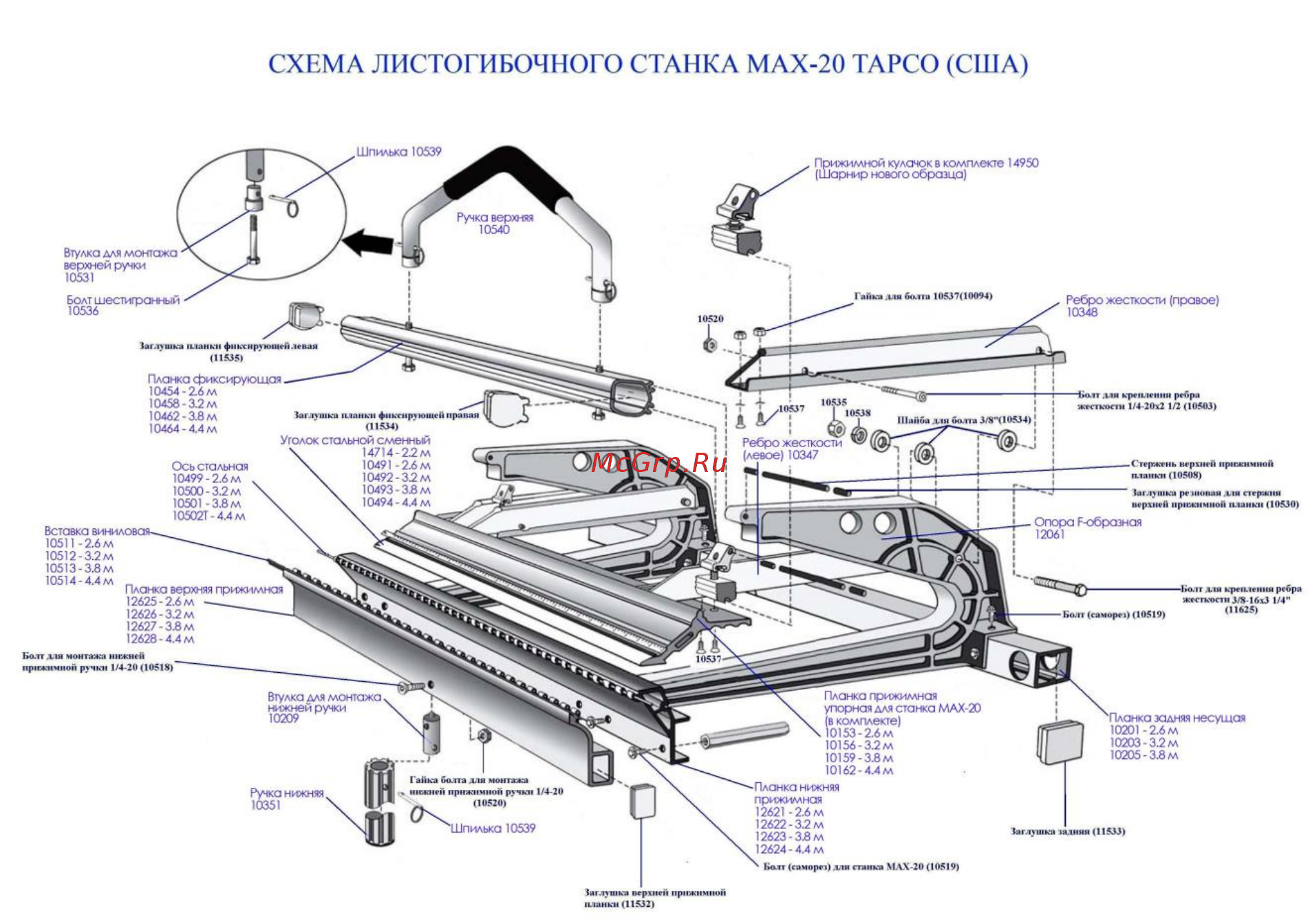

Деталировка станка
