Tapco MAX 20 Инструкция по эксплуатации онлайн [8/13] 512892
![Tapco MAX 20 Инструкция по эксплуатации онлайн [8/13] 512892](/views2/1640950/page8/bg8.png)
кронштейнов 2х4. Выровнять отверстия в кронштейнах и вставить
все фасонные штифты.
8. Отсоединить опорные кронштейны от распорного узла и
установить вблизи наружных каналов (8а) и задней поперечины (8b),
используя 3/8-16 х 1-дюймовый болт с шестигранной головкой с
подголовкой в виде шайбы (8b). Присоединить к распорной балке
при помощи штифтов.
9. Отрегулировать распорный узел путем перемещения
верхнего распорного элемента по нижнему, ввести 1 1/2-дюймовый
болт через соответствующее отверстие и обе секции распорных
элементов и затянуть шестигранные гайки.

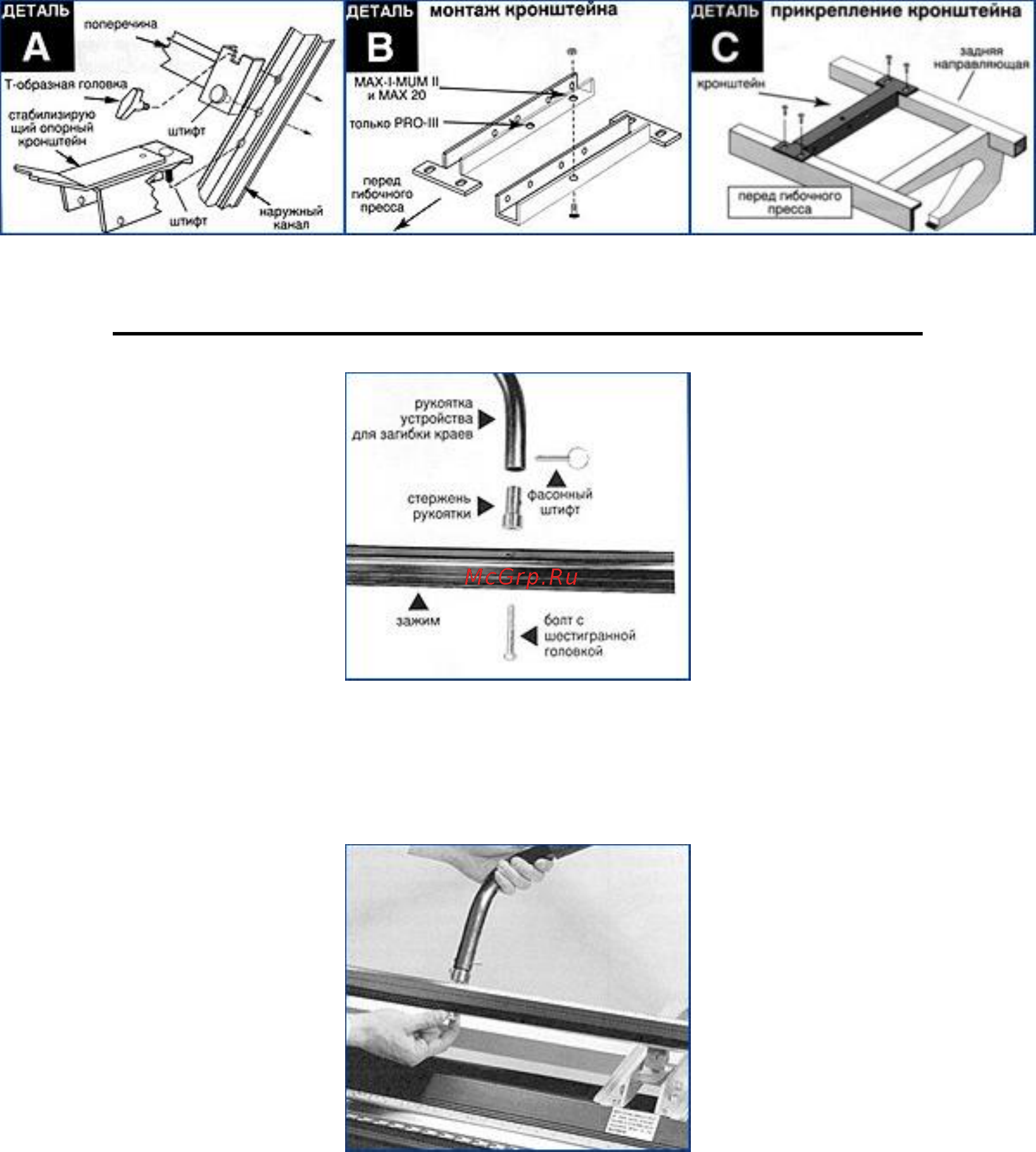

РИС.1 РИС.2 РИС.3
Установка рукоятки устройства для загибки краев
РИС.4
Включает: 2 рукоятки устройства для загибки краев; 4 стержня рукоятки;
4 фасонных штифта; 4 болта с шестигранной головкой.
РИС.5
