14
17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании пилы является правильная регулировка и точ-
ные установки. Если вам кажется, что пила пилит неточно, необходимо проверить все регулировки и установки.
Обратите внимание также на то, что если вы меняете одну регулировку, она часто оказывает влияние на
другие
регулировки. Лучше всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Двигатель не
запускается
1. Нет напряжения в сети питания 1. Проверьте напряжение в сети
2. Неисправен выключатель 2. Проверьте выключатель
3. Статор или якорь сгорели
3. Обратитесь в специализированную
мастерскую для ремонта.
4. Износ угольных щеток
4. Следите за состоянием угольных щеток.
Замените угольные щетки см. п. 12.2.
2. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
1. Низкое напряжение 1. Проверьте напряжение в сети
2. Перегрузка по сети 2. Проверьте напряжение в сети
3. Сгорела обмотка или обрыв в обмотке
3. Обратитесь в специализированную
мастерскую для ремонта.
4. Слишком длинный удлинительный
шнур
4. Замените шнур на более короткий,
убедитесь, что он отвечает требованиям п.
6.2.4.
3. Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
1. Двигатель перегружен 1. Опускайте пильный диск медленнее
2. Обмотки сгорели или обрыв в обмотке
2. Обратитесь в специализированную
мастерскую для ремонта
3. Предохранители или прерыватели
имеют недостаточную мощность
3. Установите предохранители или
прерыватели соответствующей мощности
4. Повышенная
вибрация, люфт
пильного диска
1. Пильный диск разбалансирован (часть
напаек сколота)
1. Замените пильный диск
2. Пильный диск изношен 2. Замените пильный диск
3. Пильный диск плохо закреплён
3. Затяните болт крепления после
установки пильного диска
4. Прочие причины
4. Проверьте пилу в специализированной
мастерской
5. Пильный диск
соприкасается с
рабочим столом
1. Размеры пильного диска больше
рекомендуемых
1. Замените пильный диск на
рекомендуемый (см. Раздел 1)
2. Прочие причины
2. Проверьте пилу в специализированной
мастерской
6. Пильный диск
заклинивает в
пропиле, подгорели
стенки пропила
1. Неправильная эксплуатация
1. Внимательно изучите руководство по
эксплуатации
2. Пильный диск затуплен 2. Заточите или замените пильный диск
3. Пильный диск не соответствует
выполняемой работе
3. Используйте пильный диск,
соответствующий выполняемой работе
(форма и число зубьев и т.д.)
7
6.1.2. Для защиты электропроводки от перегрузок на
электросчётчике необходимо установить плавкие пре-
дохранители или
автоматические выключатели на 10 А.
6.1.3. Запрещается переделывать вилку, если она не
входит в розетку. Квалифицированный электрик должен
установить соответствующую розетку.
6.1.4. При повреждении шнура питания его должен за-
менить изготовитель или сертифицированный сервис-
ный центр.
6.2. Требования при обращении с двигателем
ВНИМАНИЕ! Для исключения опасности поврежде-
ния двигателя регулярно очищайте двигатель от
опилок и древесной пыли. Таким образом обеспечи-
вается беспрепятственное охлаждение двигателя.
6.2.1. Если двигатель не запускается или внезапно оста-
навливается при работе, сразу же отключите пилу. От-
соедините вилку шнура питания пилы от розетки элек-
трической сети. Проверьте пильный диск на свободное
вращение. Если пильный диск вращается свободно,
включите двигатель ещё раз. Если двигатель всё ещё
не вращается, попытайтесь по таблице возможных не-
исправностей найти и устранить возможную причину.
6.2.2. Колебания напряжения сети в пределах ±10%
относительно номинального значения не влияют на
нормальную работу пилы. Однако, при тяжёлой на-
грузке необходимо, чтобы на двигатель подавалось
напряжение 220 В.
6.2.3. Большинство проблем с двигателем вызвано
ослаблением
или плохими контактами в разъёмах,
перегрузкой, пониженным напряжением (возможно,
вследствие недостаточного сечения подводящих
проводов). Поэтому всегда с помощью квалифици-
рованного электрика проверяйте все разъёмы, ра-
бочее напряжение и потребляемый пилой ток.
6.2.4. При большой длине и малом поперечном сечении
подводящих проводов на этих проводах происходит до-
полнительное падение напряжения, которое приводит
к проблемам с двигателем. Поэтому для нормального
функционирования этой пилы необходимо достаточное
поперечное сечение подводящих проводов. Приведён-
ные в таблице данные о длине подводящих проводов
относятся к расстоянию между распределительным
щитом, к которому подсоединена пила, и вилкой штеп-
сельного разъёма пилы. При этом, не имеет значения,
осуществляется подвод электроэнергии к пиле через
стационарные подводящие провода, через удлинитель-
ный кабель или через комбинацию стационарных и уд-
линительный кабелей.
Таблица 3
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2

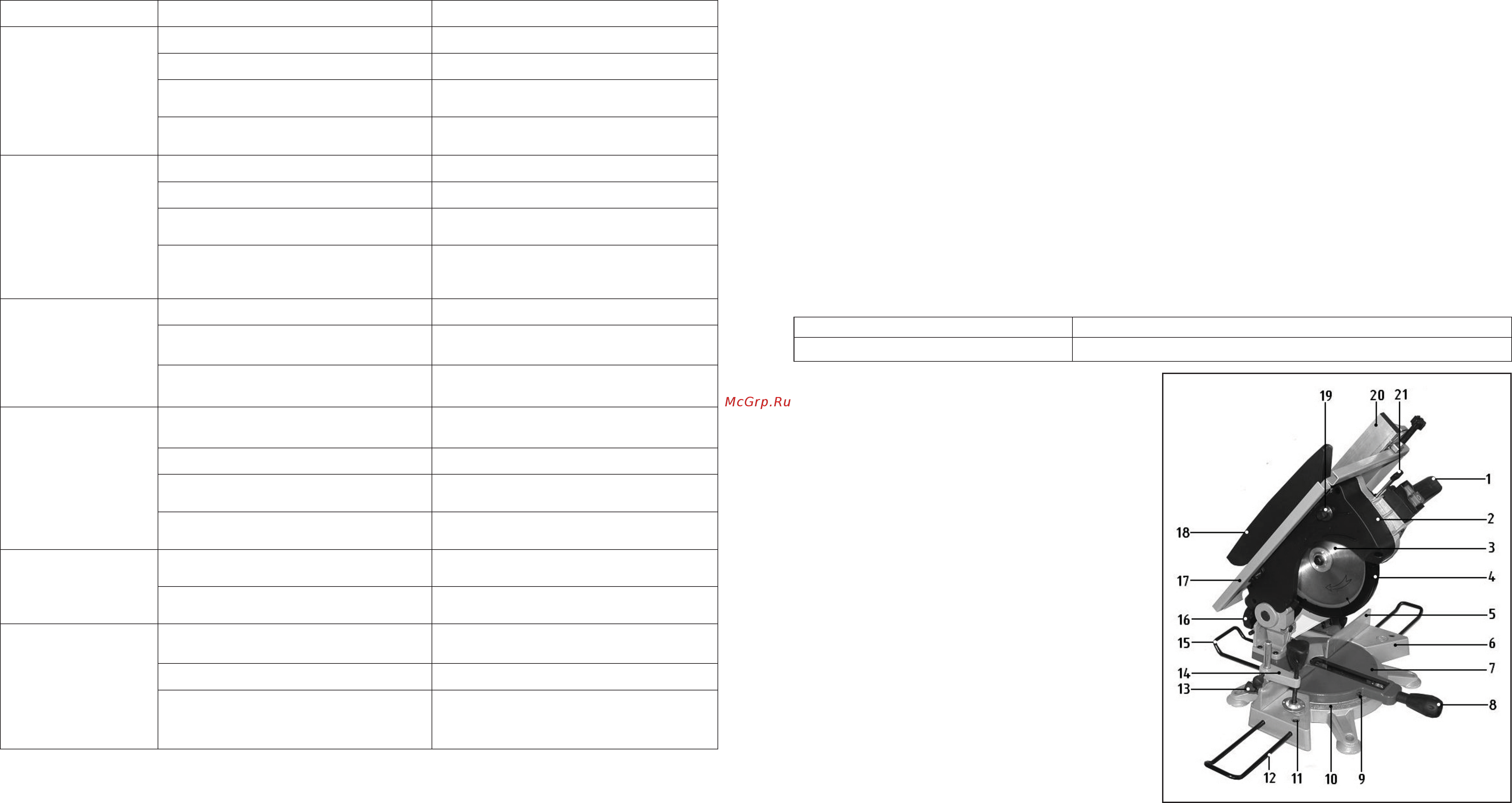

7. УСТРОЙСТВО ПИЛЫ (Рис.2)
Пила состоит из следующих основных узлов и деталей:
1. Рукоятка с выключателями
2. Кожух защитный неподвижный
3. Диск пильный
4. Кожух защитный нижний
5. Упор фронтальный
6. Основание
7. Стол рабочий поворотный
8. Ручка перемещения рабочего стола
9. Указатель угла поворота стола
10. Шкала
11. Винт фиксации удлинителя рабочего стола
12. Удлинитель рабочего стола
13. Винт фиксации стойки струбцины
14. Струбцина
15. Опора задняя
16. Винт фиксации наклона торцово-усовочной пилы
17. Стол рабочий пилы
18. Кожух защитный верхний
19. Маховик установки глубины пропила
20. Планка направляющая с транспортиром
21. Толкатель блокирующий
8. СБОРКА ПИЛЫ
8.1. Демонтаж транспортного крепления (Рис.3)
8.1.1. На заводе-изготовителе устанавливается транс-
портное крепление, обеспечивающее фиксированное
транспортное положение пилы.
8.1.2. Транспортный кронштейн (24) закреплен снизу на
рабочем столе (17) со стороны электродвигателя (26)
и препятствует самопроизвольному перемещению сто-
порной шпильки (25).
8.1.3. Удерживая гайки (23) вывинтите винты со стороны
рабочей поверхности стола (17) и демонтируйте транс-
портный кронштейн (24).
8.1.4. При необходимости транспортировки пилы на
Рис. 2
дальнее расстояние, установите транспортный крон-
штейн (24) в порядке обратном демонтажу.
8.2. Установка заднего упора (Рис.4)
8.2.1. Для обеспечения большей устойчивости пилы при
использовании вне стационарной установки, рекомен-
дуем установить задний упор.
8.2.2. Вывинтите на несколько оборотов винт (28) на
основании (6).
8.2.3. Как показано на (Рис.4), установите заднюю опору
