(15) в посадочные гнезда на основании (6) до упора.

8.2.4. Зафиксируйте заднюю опору (15) на основании (6)

винтом (28).

8.3. Стационарная установка пилы на верстаке

(Рис.4)

8.3.1. Для обеспечения большей устойчивости пилы и

безопасности работы, рекомендуем стационарно закре-

пить вашу пилу на верстаке.

8.3.2. Демонтируйте резиновую ножку (29) на основании

(6), как показано на (Рис. 4). Слева резиновая ножка (29)

демонтирована.

8.3.3. Используя болтовое соединение (не входит в ком-

плект поставки) закрепите пилу к верстаку через отвер-

стия (27) в основании (6).

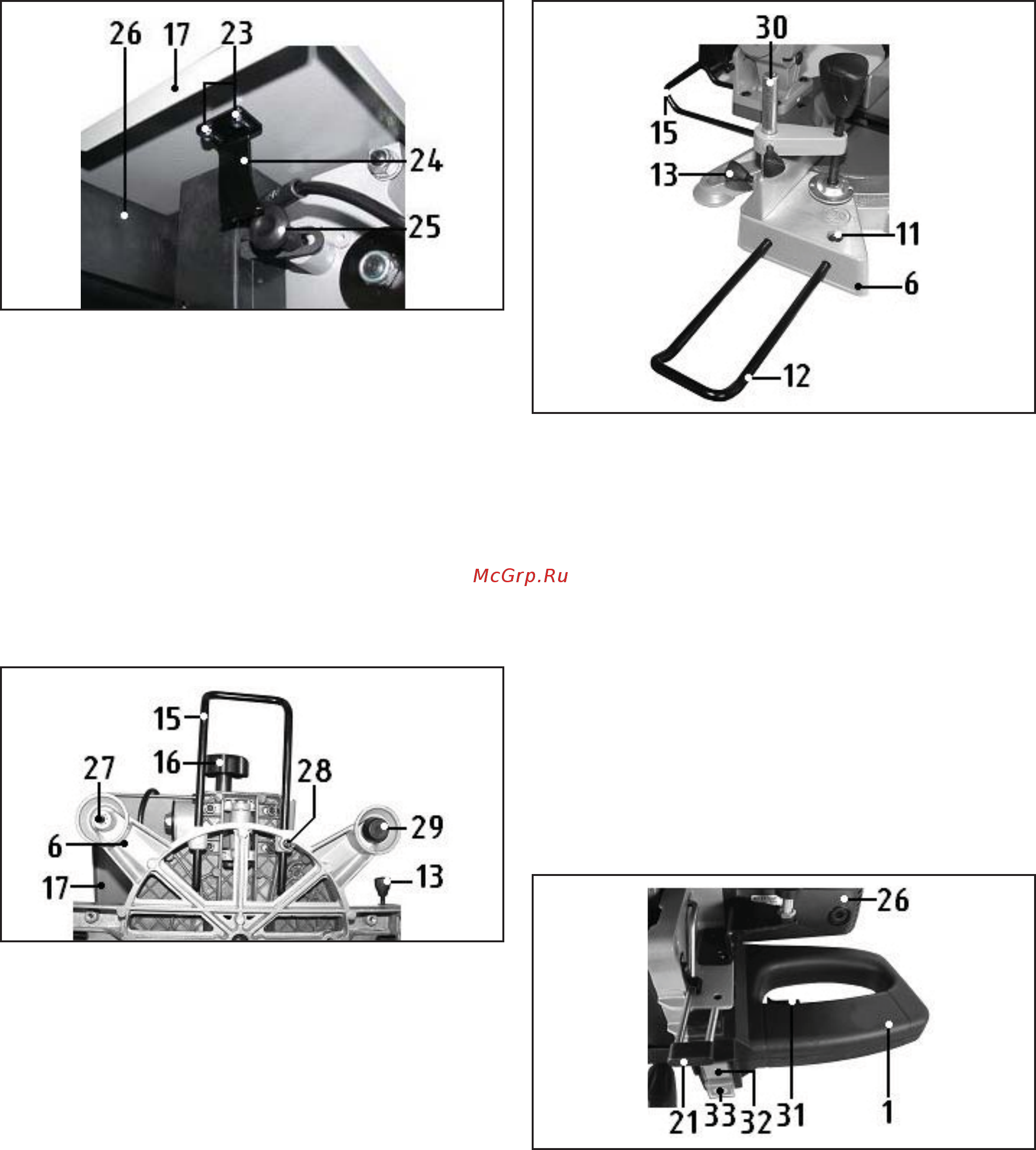

Рис. 3

Рис. 4

8.4. Установка удлинителей рабочего стола (Рис.5)

8.4.1. При работе с заготовками, превышающими разме-

ры рабочего стола торцово-усовочной пилы, рекоменду-

ем установить удлинители рабочего стола.

8.4.2. Вывинтите на несколько оборотов винт (11) на

основании (6).

8.4.3. Как показано на (Рис.5) установите удлинитель

(12) в посадочные гнезда на основании (6) до упора.

8.4.4. Зафиксируйте удлинитель рабочего стола (12) на

основании (6) винтом (11).

8.5. Установка струбцины (Рис.5)

8.5.1. Для обеспечения более точного и безопасного

распила, заготовку необходимо надежно зафиксировать

струбциной. Струбцина устанавливается как с левой,

так и с правой стороны основания (6).

8.5.2. Открутите винт фиксации стойки струбцины (13)

на расстояние, достаточное для установки стойки струб-

цины (30).

8.5.3. Как показано на (Рис.5) установите стойку струб-

цины (30) в гнездо на основании (6).

8.5.4. Зафиксируйте стойку струбцины (30) на основа-

нии (6) винтом (13).

Примечание: при наклонном пилении струбцину не-

обходимо демонтировать с левой стороны и пере-

Рис. 5

нести на правую сторону основания. В противном

случае, наклонное пиление будет невозможно.

9. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКИ

9.1. Органы управления (Рис.6)

9.1.1. На рукоятке (1) расположена клавиша выключа-

теля (31), используемая при работе в режиме торцово-

усовочной пилы.

9.1.2. Толкатель блокирующий (21) предназначен для

разблокирования нижнего кожуха (4) в режиме торцово-

усовочной пилы.

9.1.3. Кнопки включения (32) и выключения (33) магнит-

ного пускателя используются при работе в режиме пиль-

ной машины.

Примечание: если во время работы произошло от-

ключение электроэнергии, то для повторного запу-

ска пилы при возобновлении подачи электроэнер-

гии, необходимо повторно нажать кнопку включения

(32).

Рис. 6

9.2. Приведение пилы в верхнее и нижнее положе-

ние (Рис.7)

9.2.1. Для приведения пилы в верхнее положение на-

жмите на рукоятку (1) пилы, когда пила находится в ниж-

нем положении.

9.2.2. Удерживая рукоятку (1) нажатой, извлеките сто-

порную шпильку (25).

9.2.3. Отпустите рукоятку (1) и консоль пилы под дей-

ствием пружины будет приведена в верхнее положе-

ние.

9.2.4. Снимите с рабочего стола пилы защитный кожух-

вставку (34).

9.2.5. Для приведения пилы в нижнее положение, уста-

новите на рабочий стол защитный кожух-вставку (34).

Без установленного кожуха-вставки (34) пила не может

15. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Пила модели «КОРВЕТ 8-31» Зав. № ______________ соответствует требованиям ТУ-4833-002-44744687-2001,

ГОСТ Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-1-95, обеспечивающим безопасность жизни, здоровья потребителей и

охрану окружающей среды и признана годной к эксплуатации.

штамп

штамп магазина

подпись

подпись продавца

Дата изготовления ”____”_____________ 200 г. ОТК _________________

Дата продажи “____”_____________ 200 г. _____________________

16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует надёжную работу пилы мо-

дели «Корвет» при соблюдении условий хранения, пра-

вильности монтажа, соблюдении правил эксплуатации

и обслуживания, указанных в руководстве по эксплуа-

тации.

Гарантийный срок – 12 месяцев с даты продажи через

розничную торговую сеть. Срок службы – 5 лет.

Гарантия распространяется только на производствен-

ные дефекты, выявленные в процессе эксплуатации

пилы в период гарантийного срока. В случае нарушения

работоспособности пилы в течение гарантийного срока

владелец имеет право на ее бесплатный ремонт.

В гарантийный ремонт принимается пила при обя-

зательном наличии правильно и полностью оформ-

ленного и заполненного гарантийного талона уста-

новленного образца на представленную для ремонта

пилу с штампом торговой организации и подписью

покупателя.

В гарантийном ремонте может быть отказано:

1. При отсутствии гарантийного талона.

2. При нарушении пломб, наличии следов разборки на

корпусе, шлицах винтов, болтов, гаек и прочих следов

разборки или попытки разборки пилы.

3. Если неисправность пилы стала следствием наруше-

ния условий хранения, попадания внутрь посторонних

предметов, жидкостей, нарушения условий эксплуата-

ции (эксплуатация без необходимых насадок и приспо-

соблений, эксплуатация не предназначенным режущим

инструментом, насадками, дополнительными приспосо-

блениями и т.п.).

4. При перегрузке или заклинивании двигателя (одно-

временный выход из строя ротора и статора, обеих об-

моток статора).

5. При механическом повреждении сетевого шнура или

штепселя.

6. При механическом повреждении корпуса и его дета-

лей.

Гарантия не распространяется на:

- сменные принадлежности (аксессуары и оснастку), на-

пример: пилки, пильные диски, пильные ленты, отрез-

ные диски, ножи, сверла, элементы их крепления, патро-

ны сверлильные, цанги, буры, подошвы шлифовальных

и ленточных машин, фильтры и т.п.;

- быстроизнашивающиеся детали, если на них присут-

ствуют следы эксплуатации, например: угольные щетки,

приводные ремни, сальники, защитные кожухи, направ-

ляющие и протяжные ролики, цепи приводные, резино-

вые уплотнения и т.п. Замена их в течение гарантийного

срока является платной услугой;

- шнуры питания, в случае повреждения изоляции, под-

лежат обязательной замене без согласия владельца

(услуга платная);

- расходные материалы, например: лента шлифоваль-

ная, заточные, отрезные и шлифовальные круги и т.п.

Предметом гарантии не является неполная комплекта-

ция пилы, которая могла быть выявлена при продаже.

Претензии от третьих лиц не принимаются.

Пила в ремонт должна сдаваться чистой, в комплекте с

принадлежностями.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы пилы,

например: падение оборотов, изменение шума, появле-

ние постороннего запаха, дыма, вибрации, стука, повы-

шенной искры на коллекторе – прекратите работу и об-

ратитесь в Сервисный центр «Корвет» или гарантийную

мастерскую.

Гарантийный, а также послегарантийный ремонт про-

изводится оригинальными деталями и узлами только в

гарантийных мастерских, указанных в перечне «Адреса

гарантийных мастерских».

Примечание:

Техническое обслуживание пилы, проведение ре-

гламентных работ, регулировок, указанных в руко-

водстве по эксплуатации, диагностика не относятся

к гарантийным обязательствам и оплачиваются со-

гласно действующим расценкам Сервисного цен-

тра.

С гарантийными обязательствами ознакомлен и согла-

сен:

_______________, _______________________________

дата подпись покупателя

Сервисный центр “Корвет”

тел./ факс (4732) 39-24-86, 61-96-45

E-mail: petrovich@enkor.ru

E-mail: orlova@enkor.ru

Изготовитель:

ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН,

ПУДОНГ, ШАНХАЙ, П.Р.
