Bosch GBM 50-2 (06011B4020) [121/325] Χρήση σύμφωνα με τον προορισμό
Ελληνικά | 121
Περιγραφή προϊόντος και ισχύος

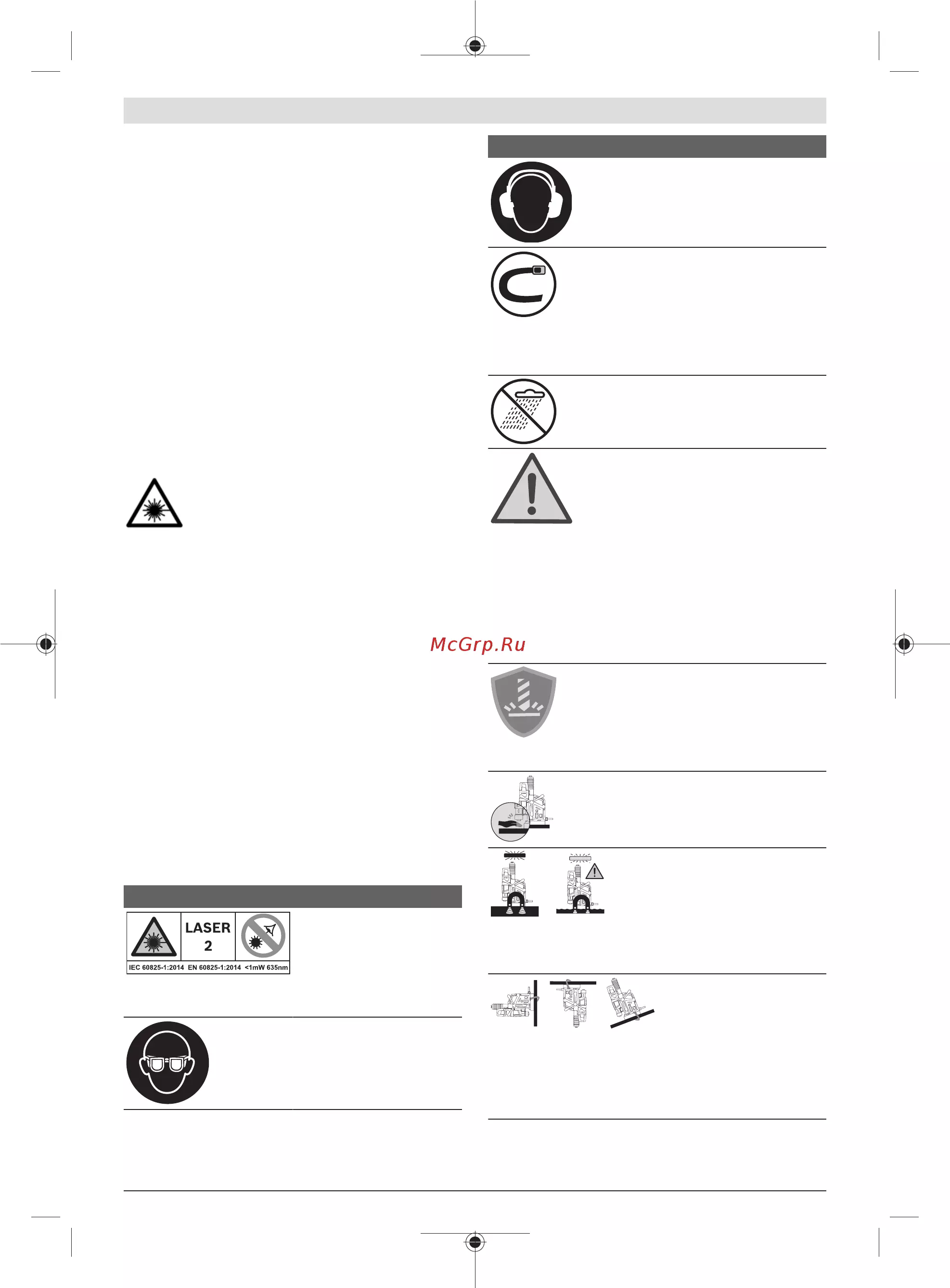

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες. Η μη τήρηση των υποδείξεων
ασφαλείας και των οδηγιών μπορεί να
προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή
σοβαρούς τραυματισμούς.
Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των
οδηγιών λειτουργίας.
Χρήση σύμφωνα με τον προορισμό
Το ηλεκτρικό εργαλείο προορίζεται για τρύπημα σε
μαγνητιζόμενα υλικά (π.χ. χάλυβας).
Το ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί οριζόντια και
κάθετα καθώς και πάνω από το κεφάλι. Προσέξτε, ώστε η
επιφάνεια σύσφιξης του επεξεργαζόμενου κομματιού να είναι
επίπεδη, να αντιστοιχεί το λιγότερο στην επιφάνεια της βάσης
του ηλεκτρικού εργαλείου και να αποτελείται το λιγότερο από
20mm χοντρό, μαγνητιζόμενο και καθαρό υλικό.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται
στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα
γραφικών.
(1)
Κάλυμμα των ψηκτρών
(2)
Τροχίσκος προεπιλογής του αριθμού στροφών
(3)
Χειρολαβή (μονωμένες επιφάνειες λαβής)
(4)
Μανιβέλα (3 x)
(5)
Πλήμνη μανιβέλας
(6)
Ένδειξη υπερφόρτωσης
(7)
Διακόπτης On/Off λέιζερ
(8)
Διακόπτης αλλαγής της φοράς περιστροφής
(9)
Διακόπτης ON/OFF για κινητήρα
(10)
Μαγνητική πλάκα βάσης
(11)
Υποδοχή ταινίας ασφαλείας
(12)
Υποδοχή εξαρτήματος
(13)
Άνοιγμα για τη σφήνα εξολκισμού MK2
(14)
Ένδειξη αλλαγής ψηκτών
(15)
Διακόπτης προστασίας (διακόπτηςFI)
(16)
Ένδειξη στον διακόπτη προστασίας (διακόπτηςFI)
(17)
Ράγα για το στήριγμα του δοχείου ψυκτικού
(18)
Κουμπί απασφάλισης του διακόπτη επιλογής
ταχυτήτων
(19)
Διακόπτης επιλογής ταχύτητας
(20)
Διακόπτης ON/OFF για μαγνήτη
(21)
Ένδειξη της ισχύος του μαγνήτη
(22)
Προσαρμογέας ποτηροκορώνας
(23)
Προσαρμογέας σπειροτόμου
A)
(24)
Σπειροτόμος
A)
(25)
Κλειδί εσωτερικού εξαγώνου (3/4/6 mm)
(26)
Εξολκέας
(27)
Ποτηροκορώνα
A)
(28)
Ελικοειδές τρυπάνι MK2
A)
(29)
Ελικοειδές τρυπάνι MK1
A)
(30)
Συστολικό χιτώνιο (MK2/MK1)
(31)
Ελικοειδές τρυπάνι με κυλινδρικό στέλεχος
A)
(32)
Γραναζωτό τσοκ (έως Ø16 mm)
A)
(33)
Κωνικός άξονας
A)
(34)
Σφήνα εξολκισμού MK2
(35)
Δοχείο ψυκτικού
(36)
Στήριγμα του δοχείου ψυκτικού
(37)
Εύκαμπτος σωλήνας ψυκτικού
(38)
Στόμιο σύνδεσης για το σύστημα ψύξης
(39)
Βαλβίδα για το ψυκτικό
(40)
Καστάνια
(41)
Έλασμα ασφάλισης στην καστάνια
(42)
Ταινία ασφαλείας
(43)
Κλίμακα βάθους τρυπήματος
(44)
Μονάδα δράπανου
(45)
Βίδες της ράγας οδηγού
(46)
Βίδες ρύθμισης της σχισμής
(47)
Κάλυμμα του λέιζερ
(48)
Έξοδος ακτίνας λέιζερ
(49)
Σφιγκτήρας
(50)
Βίδα για τη ρύθμιση του λέιζερ δεξιά/αριστερά
(51)
Βίδα για τη ρύθμιση του λέιζερ εμπρός/πίσω
A)
Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν
περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο
εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα
εξαρτημάτων.
Τεχνικά στοιχεία
Μαγνητικό δράπανο GBM 50-2
Κωδικός αριθμός
3601AB40..
Ονομαστική ισχύς W 1.200
Αριθμός στροφών χωρίς φορτίο
– 1η ταχύτητα min
−1
50−250
– 2η ταχύτητα min
−1
100−510
Τύπος λέιζερ nm 635
mW < 1
Κατηγορία λέιζερ 2
C
6
1
Απόκλιση ακτίνας λέιζερ mrad
(πλήρης
γωνία)
0,5
Μέγιστη διάμετρος τρυπήματος
– Ποτηροκορώνα mm 50
– Ελικοειδές τρυπάνι mm 23
– Σπειροτόμος M16
Bosch Power Tools 1 609 92A 4S6 | (10.05.2019)
