Bosch GBM 50-2 (06011B4020) [56/325] Preparação de trabalho
56 | Português
– Insira o adaptador para coroa de perfuração no
encabadouro (12).
– Conecte a mangueira de líquido de arrefecimento (37) ao
bocal de ligação no adaptador para coroa de perfuração.
Montar a broca helicoidal
Ferramentas com cone Morse MK2:
– Insira a ferramenta diretamente no encabadouro (12).
Ferramentas com cone Morse MK1:
– Insira a ferramenta no casquilho de redução (MK2/MK1)
(30).
– Encaixe o casquilho de redução, com a ferramenta
inserida, no encabadouro (12).
Ferramentas com encabadouro cilíndrico:
– Enrosque a bucha de coroa dentada (32) no mandril
cónico (33) e insira a ferramenta.
– Encaixe o mandril cónico, com a bucha de coroa dentada
enroscada, no encabadouro (12).
u Certifique-se de que a ferramenta está engatada de
forma segura.
u Não aplique força ao inserir o cone Morse ou o mandril
cónico. Isso pode causar danos no encabadouro e na
ferramenta inserida.
Montar o macho de abrir roscas
Utilize o adaptador para macho de abrir roscas (23) certo
para abrir roscas.
– Insira o macho de abrir roscas (24) no adaptador (23).
– Introduza o adaptador (23), com o macho de abrir roscas
inserido (24), no adaptador para coroa de perfuração
(22) e aparafuse-o bem com a chave sextavada interior
(6mm) (25).
– Insira o adaptador para coroa de perfuração (22) no
encabadouro (12).
Retirar a ferramenta
– Encaixe a cunha de extração MK2 (34) na abertura (13)
de modo a que a aresta chanfrada aponte para baixo.
Se não for possível encaixar a cunha de extração (34)
através do veio de acionamento, rode um pouco a
ferramenta de trabalho.
– Pressione a cunha de extração (34) em direção à
ferramenta com a ajuda do martelo e solte a ferramenta
de trabalho do encabadouro.
Montar o sistema de líquido de arrefecimento
(ver figura B)
u O sistema de líquido de arrefecimento pode ser
exclusivamente usado ao furar com a coroa de
perfuração.
Antes da utilização, o tanque do líquido de arrefecimento
tem de ser atestado com respetivo líquido. Antes de abrir a
válvula, deverá puxar para cima a pequena tampa traseira do
tanque do líquido de arrefecimento.
Abra a válvula por inteiro antes de ligar a ferramenta elétrica.
O volume do tanque do líquido de arrefecimento pode ser
alterado de 500 ml para até 750 ml, puxando e
pressionando o tanque.
O sistema de líquido de arrefecimento não pode ser usado
ao furar superfícies verticais ou inclinadas ou acima do nível
da cabeça.
– Encaixe o tanque do líquido de arrefecimento (35) no
suporte (36).
– Empurre o suporte com o tanque do líquido de
arrefecimento para dentro da guia (17).
– Conecte o bocal de ligação (38) da válvula do líquido de
arrefecimento à mangueira de líquido de arrefecimento
(37).
Antes da utilização, o tanque do líquido de arrefecimento
tem de ser atestado com respetivo líquido.
– Certifique-se de que a válvula de bloqueio (39) está
fechada.
– Desenrosque a tampa do tanque do líquido de
arrefecimento e ateste o tanque com o respetivo líquido.
– Volte a enroscar a tampa no tanque do líquido de
arrefecimento.
Funcionamento

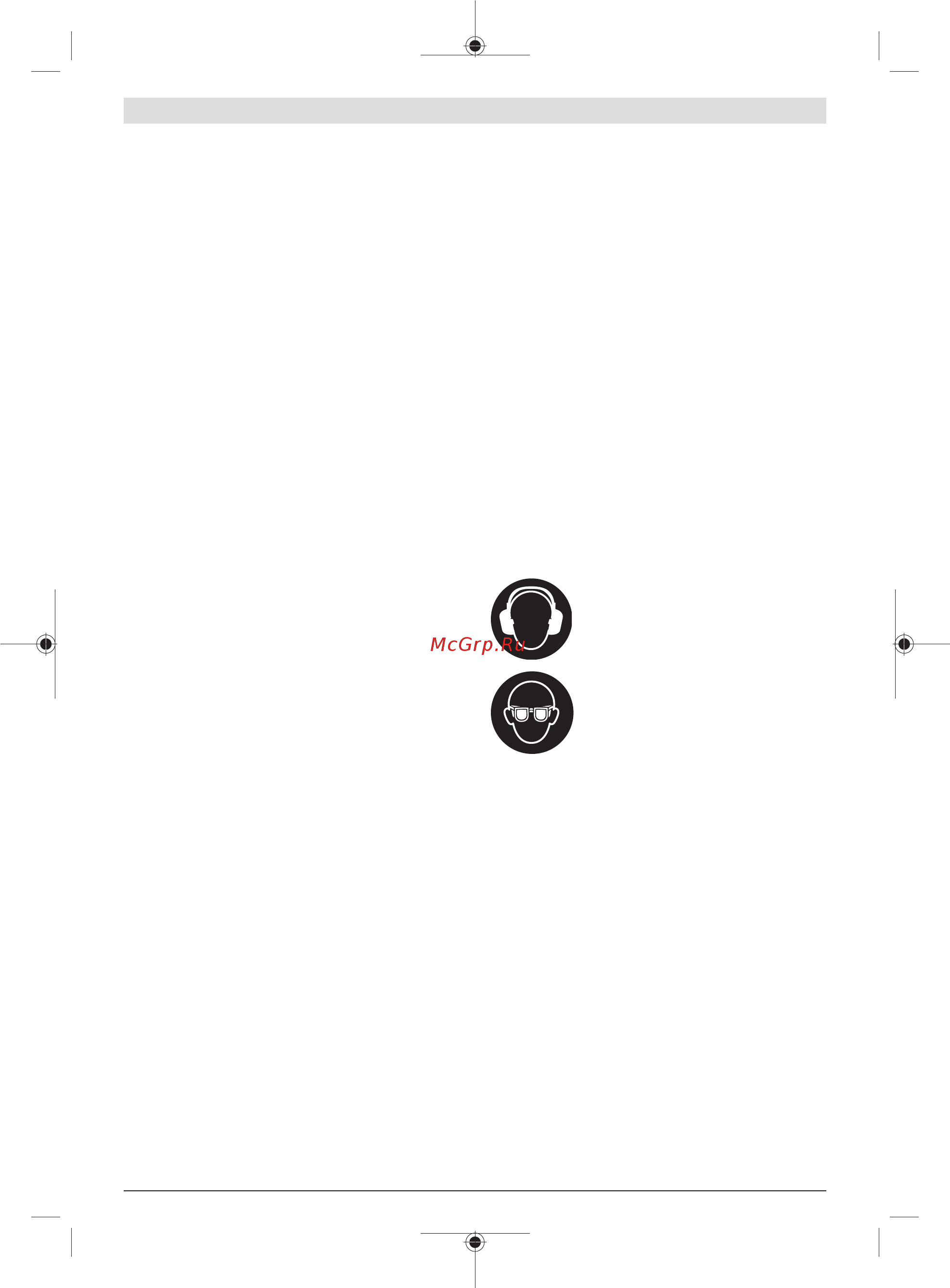

Use proteção auditiva e óculos de
proteção ao usar a ferramenta elétrica.
Preparação de trabalho
Ajustar o sentido de rotação
u Acione o comutador do sentido de rotação(8) apenas
com a ferramenta elétrica parada.
– Rotação à direita: pressione o comutador do sentido de
rotação para cima para a posição "R".
– Rotação à esquerda: pressione o comutador do sentido
de rotação para baixo para a posição "L".
Nota: a rotação à esquerda não pode ser usada para
furar.
Disjuntor diferencial residual
Verifique antes de cada colocação em funcionamento da
ferramenta elétrica a função do disjuntor diferencial
residual!
– Certifique-se de que o interruptor de ligar/desligar do
íman (20) se encontra na posição "0".
– Encaixe a ficha de rede e pressione a tecla RESET no
disjuntor diferencial residual (15) até a indicação (16)
acender a vermelho.
1 609 92A 4S6 | (10.05.2019) Bosch Power Tools
