ТРИММЕР БЕНЗИНОВЫЙ
4
НАЗНАЧЕНИЕ
Бензиновый триммер применяется для скашивания травы и мелкого кустарника.
Максимальный диаметр веток:
при работе с нейлоновой леской – 0,7 см;
при работе с режущим диском – 1,2 см.
Использование триммера для любых других целей является нарушением инструкции по эксплуатации.
Триммер предназначен для эксплуатации в следующих условиях:
- температуре окружающей среды от 5 до 35 °С;
- относительной влажности воздуха до 80% при температуре 20 °С.

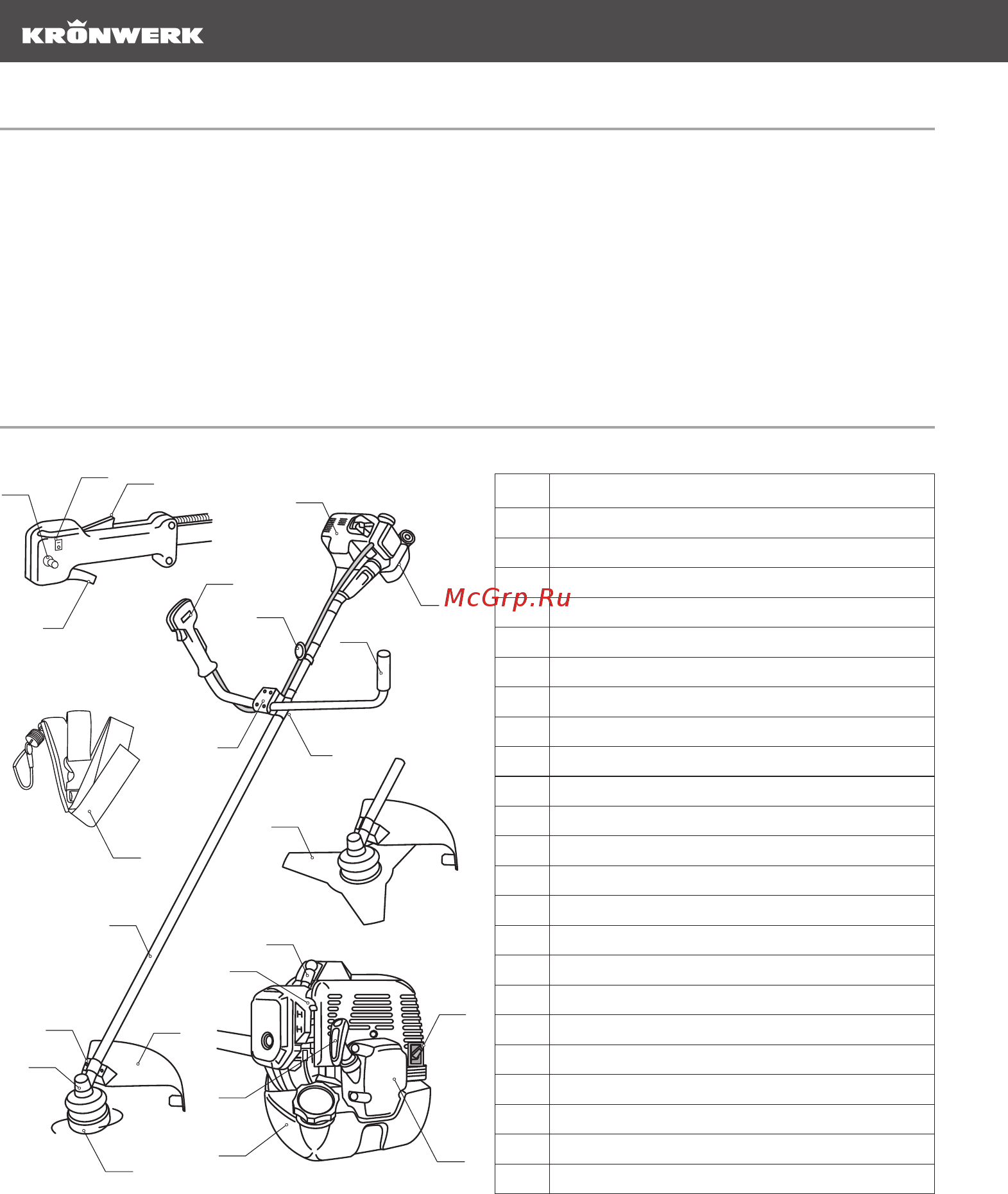

УСТРОЙСТВО
14
15
16
21
10
12
17
18
19
24
20
7
8
13
9
11
22
6
2
4
3
1
5
23
1 Рукоятка стартера
2 Стартер
3 Рычаг управления дроссельной заслонкой
4 Колпачок высоковольтного провода
5 Топливный бак
6 Глушитель
7 Левая рукоятка
8 Корпус двигателя
9 Топливный бак
10 Правая рукоятка управления
11 Нижняя часть крепления рукоятки
12 Кольцо для крепления ремня
13 Верхняя часть крепления рукоятки
14 Выключатель зажигания
15 Фиксатор курка газа
16 Блокиратор курка газа
17 Курок газа
18 Штанга свалом всборе
19 Режущий диск
20 Нижний редуктор
21 Защитный кожух
22 Катушка слеской
23 Ремень наплечный
24 Планка крепления защитного кожуха
