GASOLINE TRIMMER
Редуктор
Планка крепления

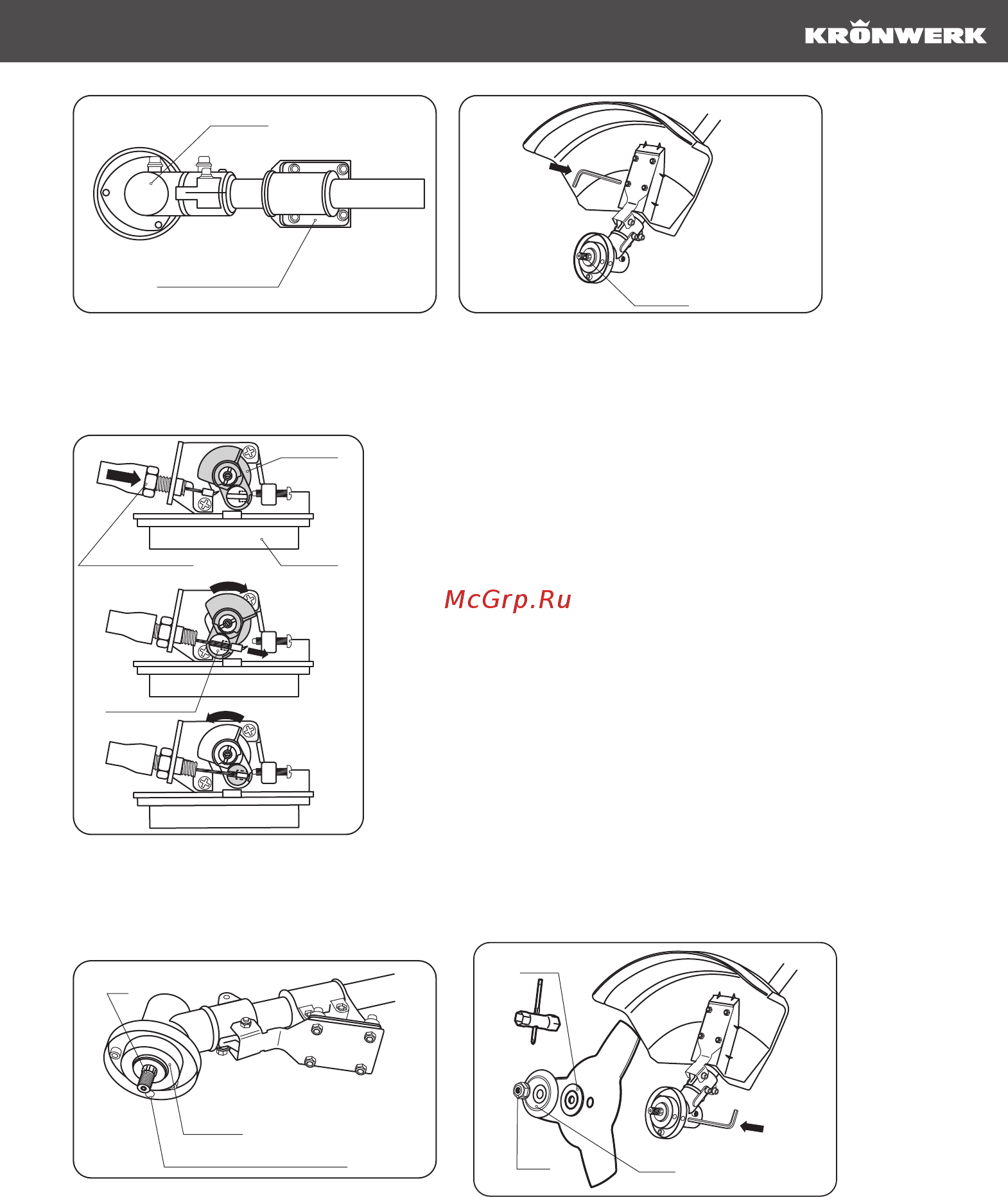

рис. 4
Шпиндель
рис. 5
3. Установка защитного кожуха
• Совместите отверстия взащитном кожухе сотверстиями впланке крепления (Рис. 4).
• Закрепите защитный кожух напланке болтами сшайбами спомощью шестигранного ключа (Рис. 5).
Воздушный
фильтр
Стопорная гайка
Шарнир-фиксатор
Дроссельная
заслонка
рис. 6
4. Соединение тросса дроссельной заслонки
• Снимите крышку воздушного фильтра.
• Подсоедините трос к двигателю и вставьте его конец в шарнир
дроссельной заслонки (Рис. 6).
• Подсоедините красный провод рукоятки управления к красному
проводу двигателя, а черный — к черному.
• Наденьте крышку воздушного двигателя.
5. Установка плечевого ремня
• Присоедините карабин плечевого ремня ккольцу для крепления
плечевого ремня.
• Для обеспечения лучшей балансировки изделия отрегулируйте
положение кольца крепления плечевого ремня на штанге изделия,
предварительно ослабив крепежный болт кольца.
• После регулировки зафиксируйте кольцо спомощью крепежного
болта.
• При необходимости отрегулируйте длину плечевого ремня
для обеспечения удобства при работе.
6. Установка режущего ножа
Отверстие в чашке редуктора
Фланцевая шайба
Вал
рис. 7
Шайба
Чашка
Гайка
рис. 8
• Совместите отверстие в фланцевой шайбе с отверстием в чашке редуктора (Рис. 7).
• Вставьте металлический стопорный стержень в отверстие чашки редуктора и в отверстие фланцевой
шайбы.
• Открутите гайку крепления с вала триммера по часовой стрелке.
• Снимите чашку с вала, оставив фланцевую шайбу.
• Установите режущий нож на фланцевую шайбу.
