Metalmaster BSM-1018B (17438) [10/29] Регулировка натяжения приводного ремня
![Metalmaster BSM-1018B (17438) [10/29] Регулировка натяжения приводного ремня](/views2/1642151/page10/bga.png)
10
Регулировка натяжения приводного ремня
Станок оснащен четырехступенчатым
редуктором; ниже описывается регулировка
натяжения приводного ремня:
1. Отключить станок от источника питания.
2. Ослабить натяжение ремня, повернув
фиксирующий маховик (A) (рис. 5), и
дождаться, пока двигатель не повернется
вперед.
3. Ослабить винт кожуха ременного привода
(D) (рис. 6).
4. Сместить ремень (G) к желобкам шкивов
(рис. 7). Когда ремень окажется на большей
ступени шкива двигателя (E) и на меньшей
ступени шкива редуктора (F) значение
скорости составит 274 футов/мин. Когда
ремень окажется на меньшей ступени шкива
двигателя (E) и на большей ступени шкива
редуктора (F) значение скорости составит
50 футов/мин.
5. Отрегулировать натяжение ремня до
получения требуемой степени провисания
(1/2”) при надавливании на ремень с
определенным усилием. Затем установить
фиксирующий маховик (A) в прежнее
положение (рис. 5). Следует регулярно
проверять натяжение приводного ремня.

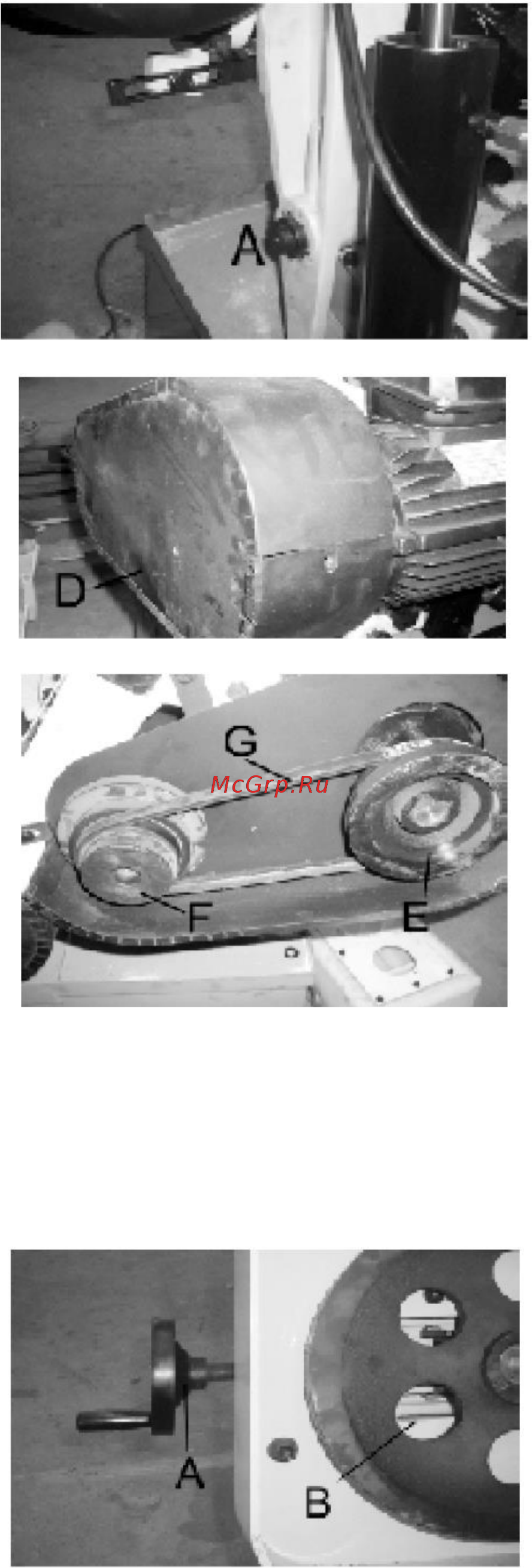

Рис.5
Рис. 6
Рис. 7
ПРИМЕЧАНИЕ: на кожухе шкива имеется блокировочный переключатель. В случае
открытия кожуха происходит останов станка. Запрещается удалять
блокировочный переключатель, следует регулярно проверять его
работу.
Регулировка натяжения режущего полотна
Для натяжения режущего полотна следует
приподнять кожух левого шкива и повернуть
маховик натяжения режущего полотна (А) по
часовой стрелке (рис. 8). Указатель и шкала
натяжения (B) расположены под шкивом. Шкала
градуирована на 20000, 30000 и 35000 фунтов
на квадратный дюйм (psi) (натяжение режущего
полотна). Режущее полотно из углеродного
сплава (входит в комплект поставки) следует
натянуть до 20000 psi. Режущее полотно,
изготовленное из двух металлов, должно быть
натянуто до 30000 psi. В конце каждой смены
следует всегда ослаблять натяжение режущего
полотна с целью продления срока его службы.
Рис. 8
