4 УПРАВЛЕНИЕ И РЕГУЛИРОВКА
Пуск и останов станка
1. Установить пильную раму в вертикальное
положение.
2. Пуск станка осуществляется нажатием
кнопки пуска (B) (рис. 2). Станок
работает, пока пильная рама не будет
установлена в горизонтальное
положение по завершении обработки,
либо пока не будет нажата кнопка
аварийного останова (С).
3. Если станок находится в аварийном
состоянии, следует нажать кнопку
аварийного останова (С). После
устранения аварийного состояния
отжать кнопку аварийного останова.
Возобновить работу станка, нажав
кнопку пуска (B).
4. При использовании СОЖ повернуть
переключатель выбора (A) вправо.
5. Регулировка скорости подачи во время
резания: повернуть переключатель
скорости (E) по часовой стрелке, чтобы
увеличить скорость подачи, против
часовой стрелки – чтобы снизить
скорость подачи. После регулировки
положения переключателя скорости (E)
при помощи переключателя управления
(F) включить пильную раму.

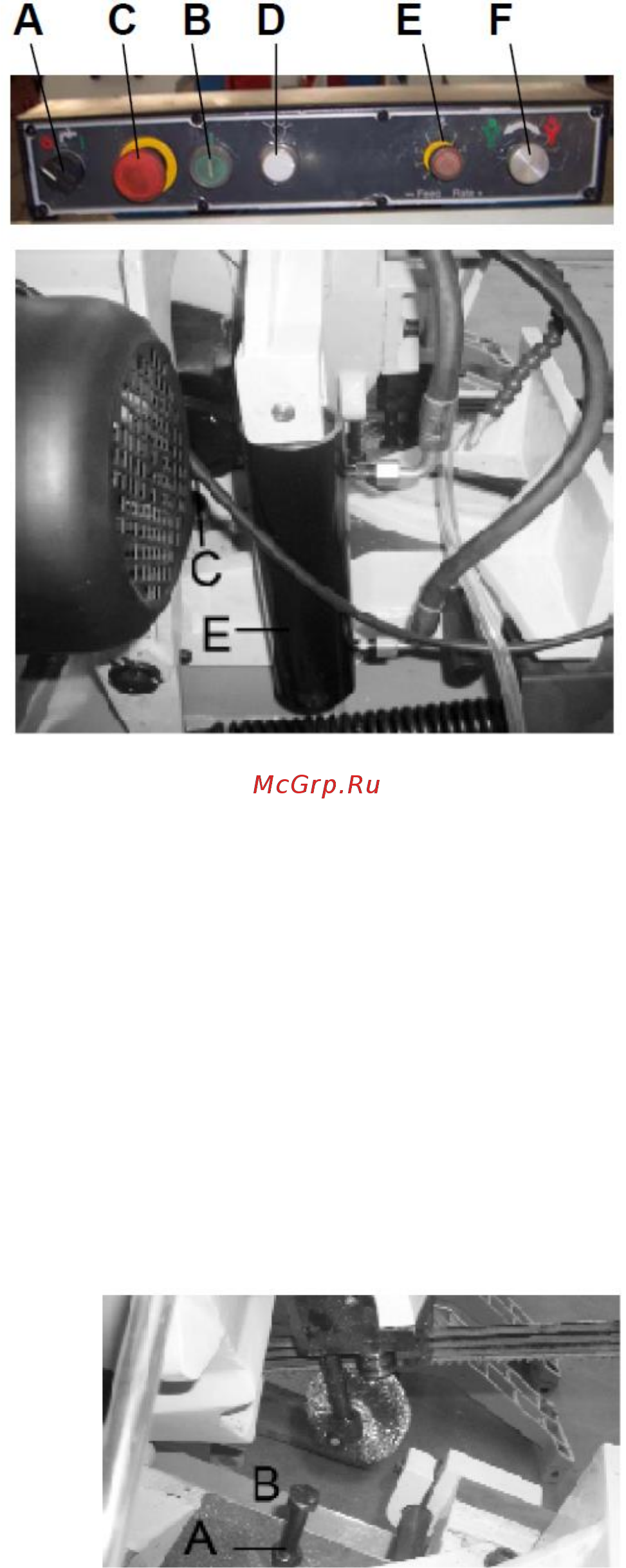

Рис. 3
6. Станок оснащен концевым выключателем, который отключает двигатель по
завершении обработки. Управление концевым выключателем (D) осуществляется
рычагом (С), который при контакте с верхней поверхностью гидравлического цилиндра
(E) отключает двигатель и насос подачи СОЖ (рис. 3).
7. Если отключение двигателя происходит до завершения обработки, либо двигатель
работает после завершения обработки, можно отрегулировать положение концевого
выключателя (D), ослабив 2 винта (рис. 3).
Регулировка опускания пильной рамы
Регулировка опускания пильной рамы выполняется
следующим образом: опустить пильную раму в
самое нижнее положение, зубья режущего полотна
должны быть на 1/16 дюймов ниже поверхности
стола.
При необходимости ослабить стопорную гайку (A)
(рис. 4). Отрегулировать стопорный винт (B). Затем
затянуть стопорную гайку (A).
Рис. 4
