12
Регулировка давления резания пильной рамы
Давление резания пильной рамы было отрегулировано на заводе-изготовителе и не
требует каких-либо изменений. При необходимости регулировки давления резания
следует установить пильную раму в горизонтальное положение. Ослабить стопорную
гайку (А), регулируя давление (рис. 11).

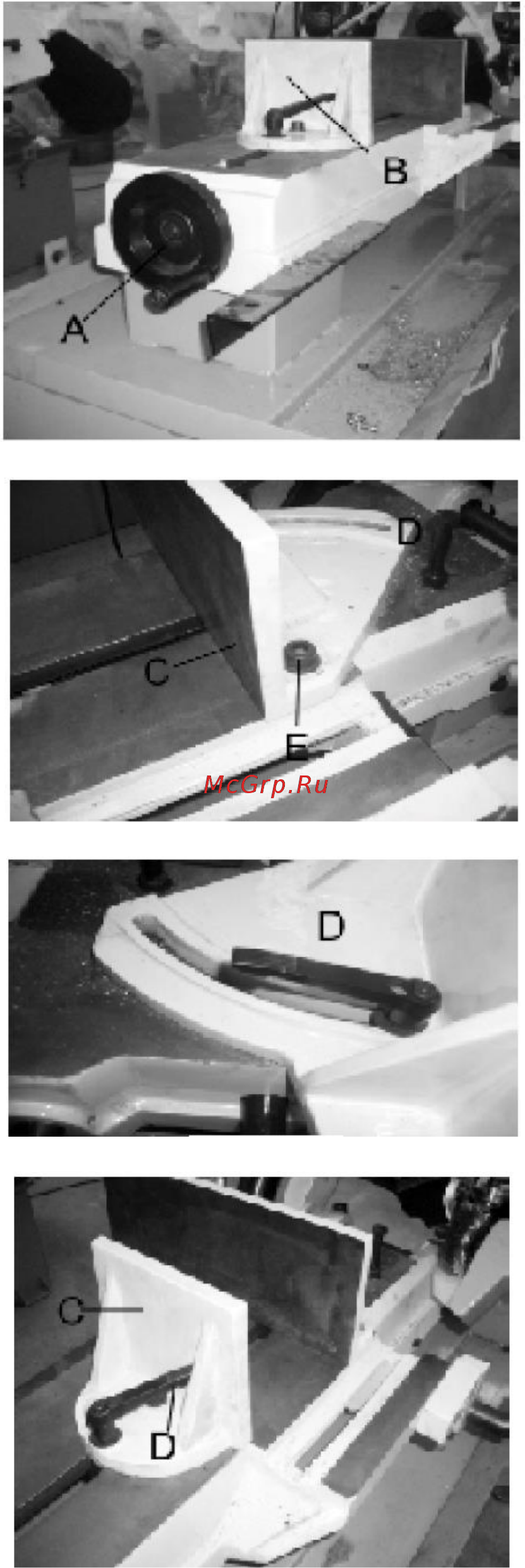

Регулировка тисков
Заготовка устанавливается между губками
тисков, участок для обработки выступает за
пределы режущего полотна. Станок оснащен
тисками с губками «быстрого действия», которые
позволяют быстро установить подвижные губки
тисков (B) (рис. 12) в нужное положение.
Следует повернуть маховик ручной подачи (А)
на пол-оборота против часовой стрелки для
перемещения губок тисков (B) в нужное
положение. Затем зажать заготовку в тисках (B),
повернув маховик ручной подачи по часовой
стрелке. При зажиме заготовки в тисках
возможна ее обработка под любым углом (от 90
до 45 градусов), для этого необходимо ослабить
две пружинные зажимные рукоятки (по одной на
каждой губке тисков), установив тиски под
нужным углом и затянув пружинные зажимные
рукоятки. Правая губка тисков оснащена
неподвижными упорами, позволяющими быстро
устанавливать тиски под углом 90 или 45
градусов. Для проверки и регулировки
неподвижных тисков выполнить следующие
действия:
1. Повернуть правую губку тисков (С) вправо до
упора и зафиксировать пружинную зажимную
рукоятку (D) (рис. 13).
2. Воспользоваться комбинированным
угольником с линейкой (E): установить один
конец угольника напротив губок тисков, а
другой конец – напротив режущего полотна,
как показано на рис. 13. Убедиться, что губки
тисков находятся под прямым углом к
режущему полотну.
3. При необходимости ослабить зажимную
рукоятку (D) (рис. 14). Ослабить
установочный винт (F) и поворачивать
регулировочный винт (G), пока губки тисков
не будут расположены под прямым углом к
режущему полотну.
ПРИМЕЧАНИЕ: повернуть винт (G) на
противоположном конце через лицевую часть
губки тисков. Когда губки тисков находятся под
прямым углом к режущему полотну, конец винта
(G) должен касаться зажимной рукоятки (D).
Затянуть установочный винт (F).
4. При необходимости ослабить зажимную
рукоятку (D) (рис. 14). Когда губки тисков
находятся под углом 45 градусов к режущему
полотну, ослабленный установочный винт (K)
должен касаться шпильки зажимной рукоятки.
Затянуть установочный винт (H).
Рис. 12
Рис. 13
Рис. 14
Рис. 15
