Эксплуатация желобонакатчика № 916
Не работайте с желобонакатчиком в перчатках или свободной
одежде. Рукава и куртки должны быть застегнуты. Не тянитесь
через станок или трубу.
Не используйте данный желобонакатчик вместе с силовым при-
водом или резьбонарезным станком, педальный выключатель
которого сломан или отсутствует. Всегда надевайте защитные
очки для предохранения глаз от грязи и других инородных частиц.
Держите руки на безопасном расстоянии от роликов. Не носите сво-
бодные перчатки при работе с желобонакатчиком. Используйте
трубные опоры для поддержки труб.
При накатке желобков на трубы держите руки на безопасном рас-
стоянии от конца трубы. Не вставляйте руки в трубу.
Подготовка трубы
1. Концы труб следует отрезать ровно. Не используйте газовый резак.
2. Внешний диаметр некруглых труб не должен превышать
общих допусков, указанных в таблице I.
ВНИМАНИЕ! Определите отклонение от круглости, измерив
максимальный и минимальный внешние диаметры
с шагом 90 градусов.
3. Все внутренние или внешние сварные швы или ребра следует
выровнять с поверхностью трубы на расстоянии как минимум
5 см от торца трубы.
ВНИМАНИЕ! Не выполняйте срезы в зоне гнезда под прокладку.
Длина трубы
В таблице А указана минимальная длина трубы для накатки желобков
и максимальная длина, при которой накатка возможна при условии
использования (1) опоры для трубы.
Накатка на трубы длиной менее 8” повышает риск
попадания пальцев в накаточные ролики.
Установка трубы
1. Если длина трубы превышает максимальную длину, указанную
в таблице А, трубу необходимо установить на две опоры.
Вторую опору следует разместить на расстоянии 3/4 длины
трубы от желобонакатчика.
Компания Ridge 8
Желобонакатчик № 916
Неиспользование двух опор может привести к
опрокидыванию оборудования или падению трубы.
2. Поднимите подающую рукоятку и поместите трубу на ведущий
ролик и трубную опору.
3. Подведите трубу и опору к желобонакатчику, убедившись,
что труба находится вровень с фланцем ведущего ролика.
(Рисунок 6)
4. Выровняйте трубу, регулируя трубную опору (силовой привод 300,
станок 535) (рисунок 7). См. совет по накатке для 1822 и 300
Compact на странице 10.
5. Слегка сместите (примерно на 1/2°) трубу и трубную опору
к оператору, когда источник питания работает в режиме
REVERSE (рисунок 8).
ВНИМАНИЕ! Если источник питания работает в режиме FORWARD,
сместите трубу на 1/2° от оператора. (Рисунок 8)

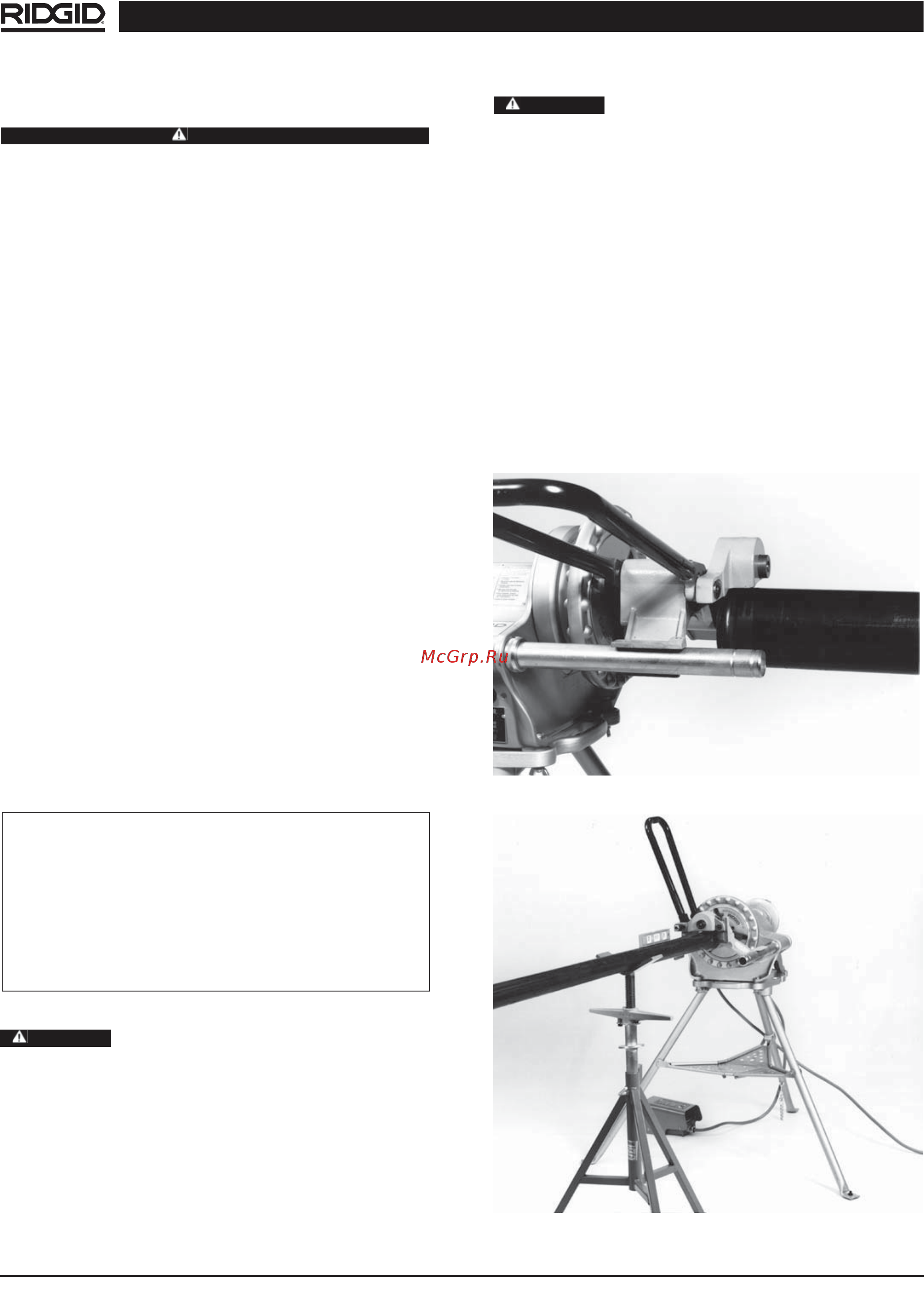

Рисунок 6 – Труба и опора вровень
Рисунок 7 – Выравнивание трубы
Длины подходящих труб – Дюймы ном.
Ном. Мин. Макс. Ном. Мин. Макс.
Размер Длина Длина Размер Длина Длина
1 8 36 4 8 36
1
1
/
4
8364
1
/
2
832
1
1
/
2
836 5 832
2 8 36 6 ВД 10 30
2
1
/
2
8 36 6 10 28
3836
3
1
/
2
836
Таблица А – Мин./макс. длина трубы
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
