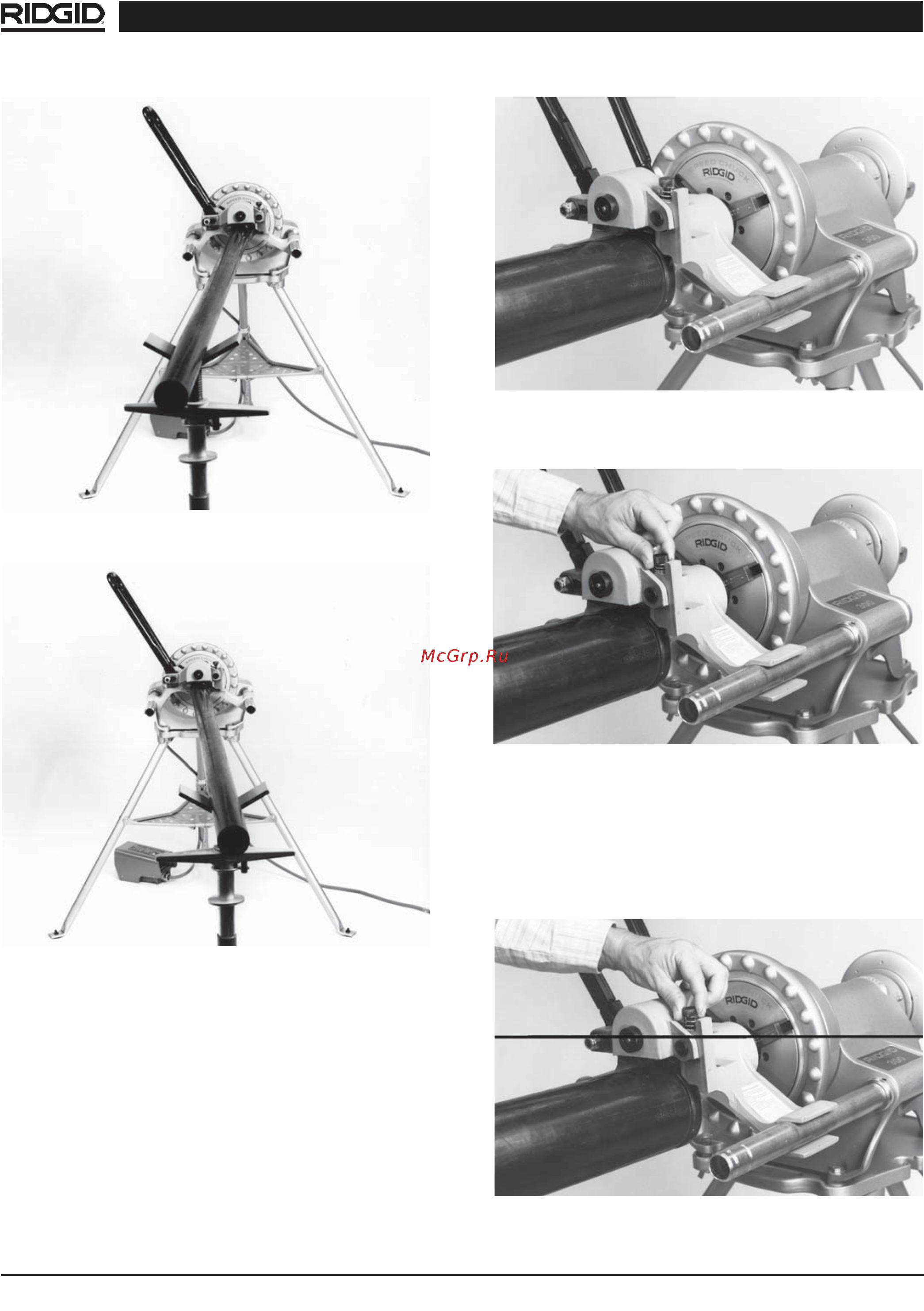

Рисунок 8А – Использование станка в режиме REVERSE (REV)
Рисунок 8Б – Использование станка в режиме FORWARD (FOR)
Регулировка глубины желобка
ВНИМАНИЕ! Чтобы получить желобок нужного диаметра, провероч-
ный желобок следует выполнять при установке или изменении разме-
ров труб.
1. Поднимите подающий рычаг. (Рисунок 9)
Рисунок 9 – Подающий рычаг в верхнем положении
2. Полностью ослабьте винт регулировки глубины. (Рисунок 10)
Рисунок 10 – Ослабьте винт регулировки глубины
3. Затяните винт регулировки глубины на количество оборотов,
указанное в таблице Б (рисунок 11).
ВНИМАНИЕ! В таблице Б указана регулировка, необходимая при
использовании стандартного набора роликов для 916. Замечания
по накатке на трубы 11/4, 11/2 AWWA и трубы 1” находятся в таб-
лице Г на странице 12. Таблица В используется для накатки на мед-
ные трубы.
Рисунок 11 – Затяните винт регулировки глубины
Желобонакатчик № 916
Компания Ridge 9
