Pagina 42 Guida all'installazione di AXIS Q7900
Assegnazioni dei pin del connettore I/O del rack AXIS Q7900
Nota: Per informazioni sul connettore I/O dei codificatori video, consultare la sezione corrispondente
nella guida all'installazione.
Sostituzione dell'alimentatore
1. Spegnere l'alimentatore che deve essere sostituito.
2. Allentare la vite ubicata sul lato sinistro dell'alimentatore e rimuovere l'alimentatore
utilizzando la maniglia.
3. Inserire il nuovo alimentatore e serrare la vite.
4. Accendere il nuovo alimentatore prima di usarlo.
Pin AXIS Q7406 AXIS 243Q AXIS 241Q/S, AXIS 240Q
12 Canale 6, I/O 2 configurabile NC NC
11 Canale 5, I/O 2 configurabile NC NC
10 Canale 4, I/O 2 configurabile NC NC
9 Canale 3, I/O 2 configurabile NC NC
8 Canale 2, I/O 2 configurabile Canale 4, Uscita 1 Uscita 4
7 Canale 1, I/O 2 configurabile Canale 3, Uscita 1 Uscita 3
6 Canale 6, I/O 1 configurabile Canale 2, Uscita 1 Uscita 2
5 Canale 5, I/O 1 configurabile Canale 1, Uscita 1 Uscita 1
4 Canale 4, I/O 1 configurabile Canale 4, Ingresso 1 Ingresso 4
3 Canale 3, I/O 1 configurabile Canale 3, Ingresso 1 Ingresso 3
2 Canale 2, I/O 1 configurabile Canale 2, Ingresso 1 Ingresso 2
1 Canale 1, I/O 1 configurabile Canale 1, Ingresso 1 Ingresso 1

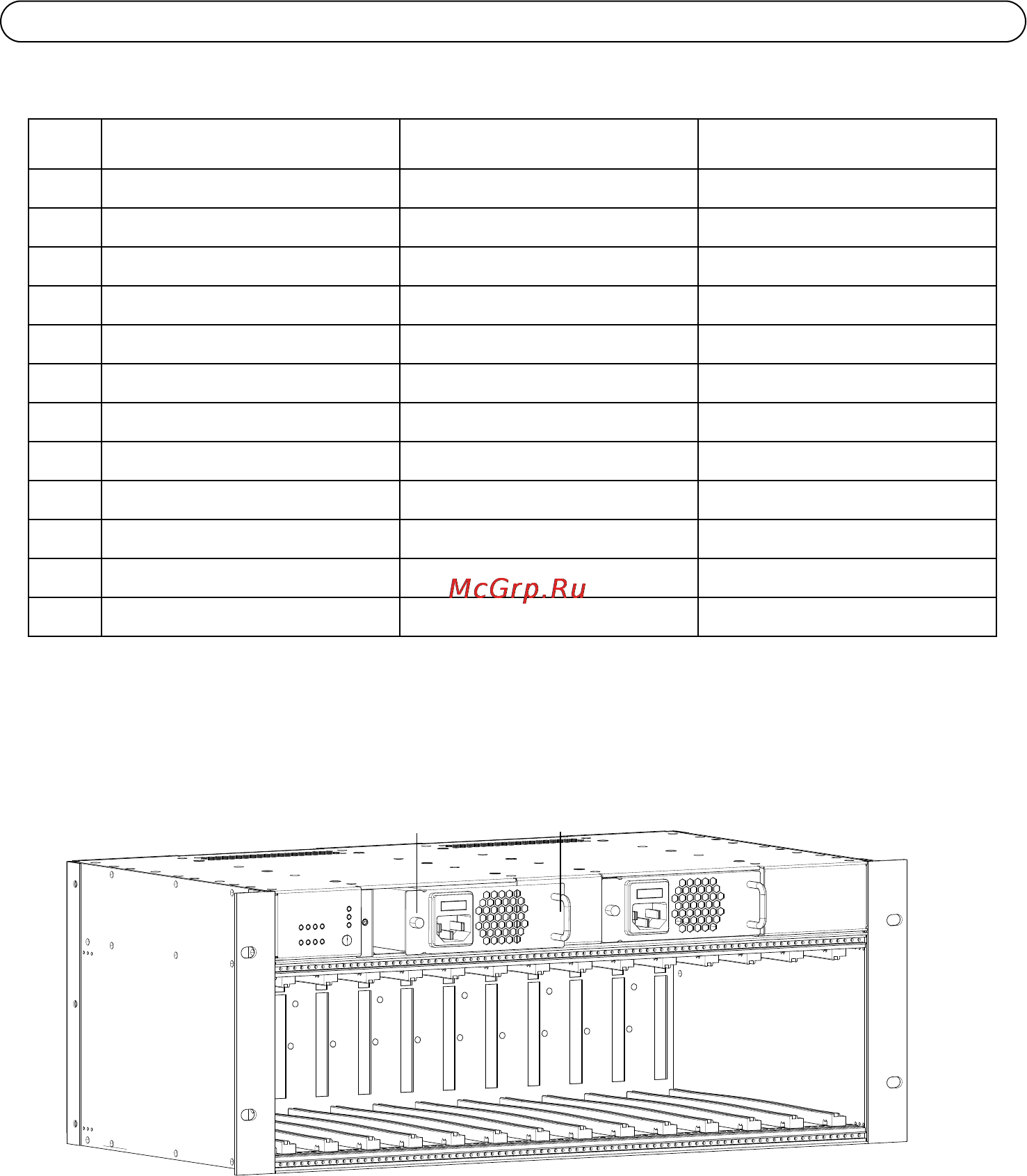

Maniglia
Vite
