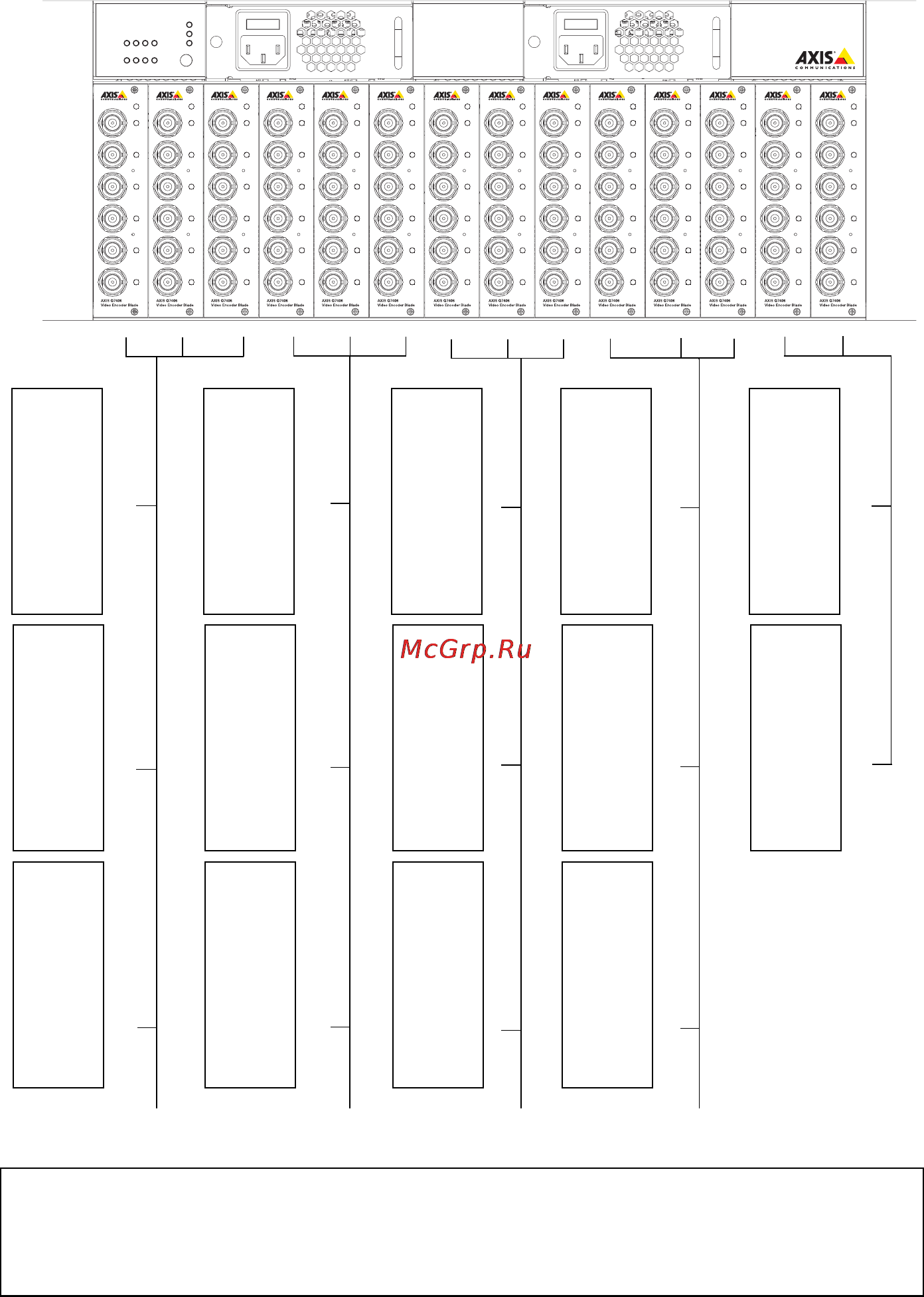

AXIS Q7900 Rack
ACTIVITY
LOOP
NETWORK
1
2
3
4
PS1
PS 2
FANS
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWER
1
2
3
4
5
6
POWER
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWER
1
2
3
4
5
6
1
2
3
4
6
7
8
9
10
5
11 12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Installation Guide Ver.1.6
AXIS Q7900 Printed: November 2011
© Axis Communications AB, 2008-2011 Part No. 45385
Содержание
- Axis q7900 rack 1
- Installation guide 1
- About this document 2
- Australia 2
- Canada 2
- Download user documentation and firmware updates find answers to resolved problems in the faq database search by product category or phrases report problems to axis support by logging in to your private support area 2
- Electromagnetic compatibility emc 2
- Equipment modifications 2
- Europe 2
- Legal considerations 2
- Liability 2
- Support 2
- Weee directive 2
- Caution 3
- English 3
- Important 3
- Safeguards 3
- Axis q7900 installation guide page 5 5
- Axis q7900 rack installation guide 5
- Check the package contents against the list below 2 hardware overview see page page 6 3 install the hardware see page 7 5
- English 5
- Follow these steps to install the axis q7900 on your local network lan 5
- Installation steps 5
- Package contents 5
- Please contact your dealer if anything is missing or damaged 5
- This installation guide describes the hardware installation of the axis q7900 which can hold up to 14 axis video encoder blades to install the axis video encoder on the network please see the video encoder s own installation guide 5
- Axis q7900 rack rear view 6
- Hardware overview 6
- Page 6 axis q7900 installation guide 6
- Power cord plug variants 6
- Ambient temperature 0 to 45 c 32 to 113 f relative humidity 20 80 power source within 1 meters there must be a minimum of 5cm free space on the top bottom front and rear of the axis q7900 to ensure adequate ventilation no excessive dust 7
- Axis q7900 installation guide page 7 7
- Axis q7900 rack front view 7
- Axis video encoder blades 7
- English 7
- Fans button 7
- General placement requirements 7
- Install the hardware 7
- Network activity leds 1 4 7
- Placement requirements for installation in a 19 equipment rack 7
- Power supply 1 7
- Power supply 2 7
- Pozidriv screwdriver 1 pozidriv screwdriver 3 the axis q7900 must be grounded to the same ground as the equipment rack the equipment rack must be braced and bolted to the floor 7
- Ps 1 2 fan leds 7
- Slot 1 slot 14 7
- The location of the axis q7900 must meet the following requirements 7
- When mounting the axis q7900 in an equipment rack never stack other units directly on top the mounting brackets are not designed to support more than 1 unit 7
- Axis video encoder blades 8
- Connect power 8
- Mounting axis video encoder blades 8
- Fan led this will indicate if one or more fans need to be replaced with new ones please replace the fans and reset the fans warning 10
- Front connectors 10
- I o power connector s 12vdc 100ma out this connector could be used to supply power to external units connected to the i o port 10
- I o terminal connector s provides the physical interface for up to 12 i os see page 12 below for pin assignment information 10
- Network activity leds 1 4 10 100 yellow flashes with activity 1000m green flashes with activity 10
- Network connector axis video encoder blades are designed for 10 100 1000 mbps networks and connect via the standard rj 45 connector 10
- Network connector switch the network connector switch controls which blades are connected to a particular network connector the following table shows how the blades are connected based on how the switches are set these settings are only made during power up 10
- Page 10 axis q7900 installation guide 10
- Ps1 led this will indicate a red light when there is an error in power supply 1 please shut down ps1 and replace with a new power supply it also indicates if ps1 is disconnected 10
- Ps2 led this will indicate a red light when there is an error in power supply 2 please shut down ps2 and replace with a new power supply it also indicates if ps2 is disconnected 10
- Rack id sets a rack id for all blades in the rack possible id 0 to 15 the blade id will correspond to the slot number 10
- Rear connectors 10
- Rs 485 connector usually used for connecting pan tilt zoom devices see page 11 below for pin assignment information 10
- Unit connectors 10
- Axis q7900 installation guide page 11 11
- English 11
- Fans button this will reset the fan warning 11
- Pin assignments 11
- Pin assignments for the rs 485 connector of the axis q7900 rack 11
- Power supply 1 and 2 replaceable and redundant power supply 100 240vac input 11
- Page 12 axis q7900 installation guide 12
- Pin assignments for the i o connector of the axis q7900 rack 12
- Replacing a power supply 12
- Turn off the power supply that needs to be replaced 2 loosen the screw located on the left side of the power supply and remove the power supply using the handle 3 insert a new power supply and retighten the screw 4 turn on the new power supply to begin using it 12
- Replacing a fan 13
- Attention 14
- Important 14
- Mesures de sécurité 14
- Axis q7900 guide d installation page 15 15
- Contenu de l emballage 15
- Français 15
- Le présent guide d installation décrit l installation matérielle de l axis q7900 permettant d accueillir jusqu à 14 encodeurs vidéo lames axis pour savoir comment installer l encodeur vidéo axis sur le réseau veuillez vous reporter au guide d installation de l encodeur vidéo 15
- Procédez comme suit pour installer l axis q7900 sur votre réseau local 15
- Procédure d installation 15
- Rack axis q7900 guide d installation 15
- Veuillez contacter votre revendeur s il manque des articles ou si certains sont endommagés 15
- Vérifiez le contenu de l emballage par rapport à la liste ci dessous 2 description du matériel cf page 16 3 installation du matériel cf page 17 15
- Description du matériel 16
- Page 16 axis q7900 guide d installation 16
- Rack axis q7900 vu de dos 16
- Variantes de fiche de cordon d alimentation 16
- Alimentation 1 17
- Alimentation 2 17
- Axis q7900 guide d installation page 17 17
- Encodeurs vidéo lames axis 17
- Facteurs à prendre en compte lors du choix d un emplacement 17
- Facteurs à prendre en compte lors du choix d un emplacement pour un rack de 19 pouces 17
- Français 17
- Indicateurs d activité réseau 1 4 17
- Indicateurs d alimentation 1 2 et de ventilateur bouton de ventilateur 17
- Installation du matériel 17
- L axis q7900 doit être installé à un endroit répondant aux critères suivants 17
- Logement 1 logement 14 17
- Rack axis q7900 vu de face 17
- Température ambiante 0 à 45 c humidité relative 20 80 source d alimentation à moins de 1 80 mètre il doit y avoir au moins 5 cm d espace libre au dessus au dessous devant et derrière l axis q7900 afin de garantir une ventilation suffisante pas de poussière excessive 17
- Tournevis pozidriv n 1 tournevis pozidriv n 3 le rack doit être consolidé par des renforts et être boulonné au sol l axis q7900 doit être mis à la même terre que le rack de l équipement lors du montage de l axis q7900 sur un rack physique n empilez jamais plusieurs racks les uns sur les autres les supports de fixation ne sont pas prévus pour supporter plus d un rack 17
- Branchement de l alimentation 18
- Encodeur vidéo lame axis 18
- Montage des encodeurs vidéo axis 18
- Commutateur de connecteur réseau le commutateur de connecteur réseau contrôle les lames connectées à un connecteur réseau donné le tableau suivant indique la manière dont les lames sont connectées en fonction de la configuration des commutateurs ces paramètres sont établis lors de la mise sous tension uniquement 20
- Connecteur rs 485 est généralement utilisé pour la connexion de périphériques ptz panoramique inclinaison zoom cf page 21 ci dessous pour toute information concernant l affectation des broches 20
- Connecteur réseau les encodeurs vidéo lames axis sont destinés à être utilisés sur les réseaux 10 100 1 000 mbits s et connectés à l aide du connecteur rj 45 standard 20
- Connecteur s d alimentation d entrée sortie 12 v cc 100 ma en sortie ce connecteur peut être utilisé pour alimenter des périphériques externes branchés sur le port e s 20
- Connecteur s pour terminaux d entrée sortie fournit l interface physique de 12 entrées sorties au maximum cf page 22 ci dessous pour toute information concernant l affectation des broches 20
- Connecteurs arrière 20
- Connecteurs avant 20
- Connecteurs de l unité 20
- Id de rack définit un id de rack pour toutes les lames du rack les id possibles vont de 0 à 15 l id de lame doit correspondre au numéro du logement 20
- Indicateurs d activité réseau 1 4 10 100 clignote en jaune en cas d activité 1000m clignote en vert en cas d activité 20
- Page 20 axis q7900 guide d installation 20
- Affectation des broches 21
- Affectation des broches du connecteur rs 485 du rack axis q7900 21
- Alimentation 1 et 2 alimentation remplaçable et redondante entrée en 100 240 v ca 21
- Axis q7900 guide d installation page 21 21
- Bouton de ventilateur permet de remettre l avertissement de ventilateur à zéro 21
- Français 21
- Remarque 21
- Voyant de ventilateur indique si un ou plusieurs ventilateurs doivent être remplacés par des neufs remplacez les ventilateurs et remettez l avertissement à zéro 21
- Voyant ps1 s allume en rouge en cas d erreur au niveau de l alimentation 1 mettez ps1 à l arrêt et remplacez la par une nouvelle alimentation indique également si ps1 est déconnectée 21
- Voyant ps2 s allume en rouge en cas d erreur au niveau de l alimentation 2 mettez ps2 à l arrêt et remplacez la par une nouvelle alimentation indique également si ps2 est déconnectée 21
- Affectation des broches du connecteur d entrée de sortie du rack axis q7900 22
- Mettez l alimentation à remplacer hors tension 2 desserrez la vis située sur le côté gauche de l alimentation et retirez cette dernière à l aide de la poignée 3 insérez une nouvelle alimentation et resserrez la vis 4 allumez la nouvelle alimentation vous pouvez maintenant l utiliser 22
- Page 22 axis q7900 guide d installation 22
- Remarque 22
- Remplacement d une alimentation 22
- Remplacement d un ventilateur 23
- Sicherheitsvorkehrungen 24
- Vorsicht 24
- Wichtig 24
- Axis q7900 installationsanleitung seite 25 25
- Axis q7900 rack installationsanleitung 25
- Befolgen sie diese schritte um das axis q7900 in ihrem lokalen netzwerk lan zu installieren 25
- Deutsch 25
- Diese installationsanleitung beschreibt die hardwareinstallation des axis q7900 welches bis zu 14 axis video encoder blades aufnehmen kann informationen zur installation des axis video encoders im netzwerk entnehmen sie bitte der installationsanleitung des video encoders 25
- Falls etwas fehlt oder beschädigt ist wenden sie sich bitte an ihren händler 25
- Installationsschritte 25
- Lieferumfang 25
- Prüfen sie ob alle in der nachfolgenden liste aufgeführten komponenten vorhanden sind 2 hardwareübersicht siehe seite seite 26 3 installieren der hardware siehe seite 27 25
- Axis q7900 rack rückansicht 26
- Hardwareübersicht 26
- Netzsteckervarianten 26
- Seite 26 axis q7900 installationsanleitung 26
- Allgemeine aufstellungsanforderungen 27
- Anforderungen für den einbau in ein 19 geräterack 27
- Axis q7900 installationsanleitung seite 27 27
- Axis q7900 rack vorderansicht 27
- Axis video encoder blades einschub 1 einschub 14 27
- Das axis q7900 besitzt zwei ein aus schalter achten sie darauf dass das passende netzkabel für ihr land verwendet wird 27
- Der aufstellungsort des axis q7900 muss die folgenden anforderungen erfüllen 27
- Deutsch 27
- Installieren der hardware 27
- Leds 1 4 für netzwerkaktivität 27
- Leds für netzteil 1 2 und lüfter 27
- Lüfterknopf 27
- Netzteil 1 27
- Netzteil 2 27
- Pozidriv schraubenzieher nr 1 pozidriv schraubenzieher nr 3 das rack muss im boden verankert und verschraubt werden das axis q7900 muss gegen dieselbe masse wie das geräterack geerdet werden wenn das axis q7900 in ein geräterack eingebaut wird dürfen auf keinen fall andere geräte direkt darauf gestapelt werden da die montagehalterungen nur für ein gerät ausgelegt sind 27
- Stromversorgung 27
- Umgebungstemperatur 0 bis 45 c relative luftfeuchtigkeit 20 80 stromquelle innerhalb von 1 8 m um eine ausreichende belüftung zu gewährleisten müssen auf der ober unter vorder und rückseite des axis q7900 mindestens 5 cm abstand eingehalten werden kein übermäßiger staub 27
- Axis video encoder blades 28
- Einsetzen von axis video encoder blades 28
- E a netzanschluss 12 v wechselstrom 100 ma ausgang dieser anschluss kann zur stromversorgung externer geräte verwendet werden die an den e a anschluss angeschlossen sind 30
- E a terminalanschluss physische schnittstelle für bis zu 12 e as informationen zur kontaktbelegung finden sie auf seite 32 30
- Geräteanschlüsse 30
- Led für lüfter fan diese led zeigt an wenn ein oder mehrere lüfter durch neue ersetzt werden müssen tauschen sie die lüfter aus und setzen sie die lüfterwarnung zurück 30
- Led ps1 diese led leuchtet rot wenn ein fehler bei netzteil 1 vorliegt schalten sie das netzteil ps1 aus und ersetzen sie es durch ein neues sie zeigt auch an wenn ps1 getrennt ist 30
- Led ps2 diese led leuchtet rot wenn ein fehler bei netzteil 2 vorliegt schalten sie das netzteil ps2 aus und ersetzen sie es durch ein neues sie zeigt auch an wenn ps2 getrennt ist 30
- Leds für netzwerkaktivität network activity 1 4 10 100 blinkt gelb bei aktivität 1000m blinkt grün bei aktivität 30
- Netzwerkanschluss axis video encoder blades sind für netzwerke mit 10 100 1000 mbit s ausgelegt und werden über den standardmäßigen rj 45 anschluss verbunden 30
- Netzwerkanschlussschalter der netzwerkanschlussschalter steuert welche blades mit einem bestimmten netzwerkanschluss verbunden sind die folgende tabelle zeigt wie die blades je nach schalterstellung verbunden sind diese einstellungen werden nur beim hochfahren vorgenommen 30
- Rack id hiermit wird eine rack kennung für alle blades im rack eingestellt möglich sind kennungen von 0 bis 15 die blade kennung entspricht der einschubnummer 30
- Rs 485 anschluss wird normalerweise für den anschluss von ptz geräten verwendet informationen zur kontaktbelegung finden sie auf seite 31 30
- Rückseitige anschlüsse 30
- Seite 30 axis q7900 installationsanleitung 30
- Vorderseitige anschlüsse 30
- Axis q7900 installationsanleitung seite 31 31
- Deutsch 31
- Hinweis 31
- Kontaktbelegungen 31
- Kontaktbelegungen für den rs 485 anschluss des axis q7900 racks 31
- Lüfterknopf hiermit wird die lüfterwarnung zurückgesetzt 31
- Netzteil 1 und 2 austauschbare redundante netzteile 100 240 v wechselstrom eingang 31
- Austauschen eines netzteils 32
- Hinweis 32
- Kontaktbelegungen für den e a anschluss des axis q7900 racks 32
- Schalten sie das netzteil das ausgetauscht werden muss aus 2 lösen sie die schraube die sich links am netzteil befindet und ziehen sie das netzteil am griff heraus 3 setzen sie ein neues netzteil ein und ziehen sie die schraube wieder fest 4 schalten sie das neue netzteil ein um es in betrieb zu nehmen 32
- Seite 32 axis q7900 installationsanleitung 32
- Austauschen eines lüfters 33
- Attenzione 34
- Importante 34
- Precauzioni 34
- Attenersi alla seguente procedura per installare il rack axis q7900 nella rete locale lan 35
- Axis q7900 rack guida all installazione 35
- Contenuto della confezione 35
- Controllare il contenuto della confezione utilizzando l elenco fornito di seguito 2 panoramica dell hardware vedere la pagina 36 3 installazione dell hardware vedere la pagina 37 35
- Guida all installazione di axis q7900 pagina 35 35
- In caso di componenti mancanti o danneggiati rivolgersi al rivenditore 35
- Italiano 35
- Procedura di installazione 35
- Questa guida spiega come installare l hardware del rack axis q7900 che può contenere fino a 14 codificatori video blade axis per informazioni su come installare il codificatore video axis in rete consultare la guida fornita con il codificatore video 35
- Axis q7900 rack vista posteriore 36
- Modelli di spine di alimentazione 36
- Pagina 36 guida all installazione di axis q7900 36
- Panoramica dell hardware 36
- Alimentatore 1 37
- Alimentatore 2 37
- Axis q7900 rack lato anteriore 37
- Axis video encoder blade slot 1 slot 14 37
- Cacciavite pozidriv n 1 cacciavite pozidriv n 3 il rack deve essere fissato al pavimento mediante bulloni il rack axis q7900 deve essere connessa allo stesso punto di messa a terra del rack delle apparecchiature durante il montaggio del rack axis q7900 sul rack delle apparecchiature fare attenzione a non impilare altre unità direttamente sul lato superiore poiché le staffe di montaggio non sono progettate per sostenere più di 1 unità 37
- Guida all installazione di axis q7900 pagina 37 37
- Il codificatore video axis q7900 deve essere installato in un area che soddisfi i seguenti requisiti 37
- Installazione dell hardware 37
- Italiano 37
- Led 1 4 attività di rete 37
- Led ps 1 2 e ventola 37
- Pulsanti ventola 37
- Requisiti generali per l installazione 37
- Requisiti per l installazione su rack da 19 37
- Temperatura ambiente da 0 c a 45 c umidità relativa 20 80 presa di alimentazione a una distanza max di 1 8 metri spazio libero di 5 cm sul lato superiore inferiore anteriore e posteriore del codificatore video axis q7900 per una ventilazione adeguata assenza di polvere eccessiva 37
- Codificatori video blade axis 38
- Connessione all alimentazione 38
- Montaggio dei codificatori video blade axis 38
- Connettore di rete i codificatori video blade axis sono progettati per essere usati con reti a 10 100 1000 mbps e per essere collegati tramite connettori rj 45 standard 40
- Connettore rs 485 questo connettore viene generalmente utilizzato per collegare periferiche ptz pan tilt zoom per informazioni sull assegnazione dei pin vedere la sezione pagina 41 40
- Connettori del morsetto i o uscita a 12 v cc e 100 ma questo connettore può essere usato per fornire alimentazione alle unità esterne collegate alla porta i o 40
- Connettori dell unità 40
- Connettori posteriori 40
- Id rack consente di impostare un id rack per tutti i codificatori video blade installati nel rack è possibile impostare un qualsiasi id compreso tra 0 e 15 l id blade deve corrispondere al numero di slot 40
- Interruttore per la connessione di rete questo interruttore consente di controllare quali codificatori video blade sono collegati a un connettore di rete specifico la seguente tabella mostra come i codificatori video sono collegati in base alle impostazioni degli interruttori le impostazioni vengono effettuate al momento dell accensione 40
- Pagina 40 guida all installazione di axis q7900 40
- Alimentatori 1 e 2 alimentatori sostituibili e ridondanti ingresso a 100 240 vca 41
- Assegnazione dei pin del connettore rs 485 del rack axis q7900 41
- Assegnazioni dei pin 41
- Connettori anteriori 41
- Connettori del morsetto i o forniscono l interfaccia fisica fino a 12 i o per informazioni sull assegnazione dei pin vedere la sezione pagina 42 41
- Guida all installazione di axis q7900 pagina 41 41
- Italiano 41
- Led 1 4 di attività di rete i led 10 100 e 1000m lampeggiano in giallo e verde per segnare un attività in corso 41
- Led ps1 questo led si accende in rosso quando l alimentatore 1 non funziona per risolvere il problema spegnere l alimentatore ps1 e sostituirlo il led indica anche se l alimentatore ps1 è scollegato o meno 41
- Led ps2 questo led si accende in rosso quando l alimentatore 2 non funziona per risolvere il problema spegnere l alimentatore ps2 e sostituirlo il led indica anche se l alimentatore ps2 è scollegato o meno 41
- Led ventola questo led indica se uno o più ventole devono essere sostituite in questo caso è necessario sostituire le ventole e cancellare l avviso 41
- Pulsante ventola può essere usato per reimpostare l avviso 41
- Assegnazioni dei pin del connettore i o del rack axis q7900 42
- Pagina 42 guida all installazione di axis q7900 42
- Sostituzione dell alimentatore 42
- Spegnere l alimentatore che deve essere sostituito 2 allentare la vite ubicata sul lato sinistro dell alimentatore e rimuovere l alimentatore utilizzando la maniglia 3 inserire il nuovo alimentatore e serrare la vite 4 accendere il nuovo alimentatore prima di usarlo 42
- Sostituzione della ventola 43
- Importante 44
- Medidas preventivas 44
- Precaución 44
- Axis q7900 guía de instalación página 45 45
- Contenido del paquete 45
- Español 45
- Esta guía describe la instalación del hardware del rack axis q7900 el cual puede alojar hasta 14 codificadores de vídeo de tarjeta axis para instalar el codificador de vídeo axis en la red consulte su guía de instalación 45
- Pasos para la instalación 45
- Póngase en contacto con su distribuidor si falta algún elemento o está defectuoso 45
- Rack axis q7900 guía de instalación 45
- Siga estos pasos para instalar el rack axis q7900 en su red local lan 45
- Verifique el contenido del paquete con la lista que aparece más abajo 2 presentación del hardware consulte la página página 46 3 instalación del hardware consulte la página 47 45
- Axis q7900 rack vista posterior 46
- Presentación del hardware 46
- Página 46 axis q7900 guía de instalación 46
- Variantes del enchufe del cable de alimentación 46
- Axis q7900 guía de instalación página 47 47
- Axis q7900 rack vista frontal 47
- Botón de ventiladores 47
- Codificadores de vídeo de tarjeta axis 47
- Destornillador pozidriv del nº 1 destornillador pozidriv del nº 3 el rack debe fijarse con abrazaderas y pernos al suelo el rack axis q7900 se debe conectar a la misma tierra que el rack de equipos al instalar el rack axis q7900 en un rack de equipos no apilar nunca directamente otras unidades encima los soportes de montaje no están diseñados para aguantar más de 1 unidad 47
- Español 47
- Fuente de alimentación 1 47
- Fuente de alimentación 2 47
- Indicadores led 1 4 de actividad de red 47
- Indicadores led de fuentes de alimentación 1 2 y ventilador 47
- Instalación del hardware 47
- La ubicación del rack axis q7900 debe satisfacer los requisitos siguientes 47
- Ranura 1 ranura 14 47
- Requisitos de ubicación para la instalación en un rack para equipos de 19 47
- Requisitos generales de ubicación 47
- Temperatura ambiente 0 a 45 c 32 a 113 f humedad relativa 20 80 fuente de alimentación a una distancia máxima de 1 8 metros debe haber al menos un espacio libre de 5 cm en la parte superior inferior frontal y posterior del rack axis q7900 para garantizar una ventilación adecuada sin mucho polvo 47
- Codificadores de vídeo de tarjeta axis 48
- Conexión de la alimentación 48
- Montaje de los codificadores de vídeo de tarjeta axis 48
- Conector de red los codificadores de vídeo de tarjeta axis están diseñados para redes de 10 100 1000 mbps y para conectarse a través del conector rj 45 estándar 50
- Conector es de alimentación de e s salida de 12 vcc 100 ma este conector se podría usar para suministrar corriente a las unidades externas conectadas al puerto de e s 50
- Conector es de terminal de e s proporcionan la interfaz física para hasta 12 e s consulte la página 52 para obtener información sobre la asignación de los pines 50
- Conector rs 485 se usa normalmente para conectar dispositivos ptz movimiento vertical horizontal y zoom consulte la página 51 para obtener información sobre la asignación de los pines 50
- Conectores de la unidad 50
- Conectores delanteros 50
- Conectores posteriores 50
- Conmutador de conectores de red el conmutador de conectores de red controla las tarjetas que se conectan a un conector de red particular en la tabla siguiente se muestra cómo se conectan las tarjetas según cómo estén ajustados los conmutadores estos ajustes sólo se efectúan durante el encendido 50
- Id de rack establezca un id de rack para todas las tarjetas conectadas en el rack se puede ajustar entre 0 y 15 el id de tarjeta corresponderá al número de ranura 50
- Indicadores led 1 4 de actividad de red 10 100 amarillo parpadea con actividad 1000m verde parpadea con actividad 50
- Led de ps1 se iluminará en rojo cuando exista un error en la fuente de alimentación 1 apague la fuente ps1 y cámbiela por una fuente de alimentación nueva también indica que ps1 está desconectada 50
- Página 50 axis q7900 guía de instalación 50
- Asignación de los pines 51
- Asignación de los pines en el conector rs 485 del rack axis q7900 51
- Axis q7900 guía de instalación página 51 51
- Botón ventiladores restablecerá la indicación de aviso del ventilador 51
- Español 51
- Fuente de alimentación 1 y 2 fuente de alimentación reemplazable y redundante entrada 100 240 vca 51
- Led de ps2 se iluminará en rojo cuando exista un error en la fuente de alimentación 2 apague la fuente ps2 y cámbiela por una fuente de alimentación nueva también indica que ps2 está desconectada 51
- Led de ventilador indica si hay que cambiar uno o más ventiladores por otros nuevos cambie los ventiladores y restablezca la indicación de aviso de los ventiladores 51
- Apague la fuente de alimentación que tiene que cambiar 2 afloje el tornillo situado en el lateral izquierdo de la fuente de alimentación y extraiga ésta con el asa 3 introduzca una fuente de alimentación nueva y apriete el tornillo 4 encienda la fuente de alimentación para empezar a utilizarla 52
- Asignación de los pines en el conector de e s del rack axis q7900 52
- Página 52 axis q7900 guía de instalación 52
- Sustitución de una fuente de alimentación 52
- Sustitución de un ventilador 53
- 2 3 4 6 7 8 9 10 5 11 12 13 14 56
- Axis communications ab 2008 2011 part no 45385 56
- Axis q7900 printed november 2011 56
- Axis q7900 rack 56
- Installation guide ver 56
