Axis Q7900 [43/56] Sostituzione della ventola
![Axis Q7900 [43/56] Sostituzione della ventola](/views2/1064251/page43/bg2b.png)
Guida all'installazione di AXIS Q7900 Pagina 43
ITALIANO

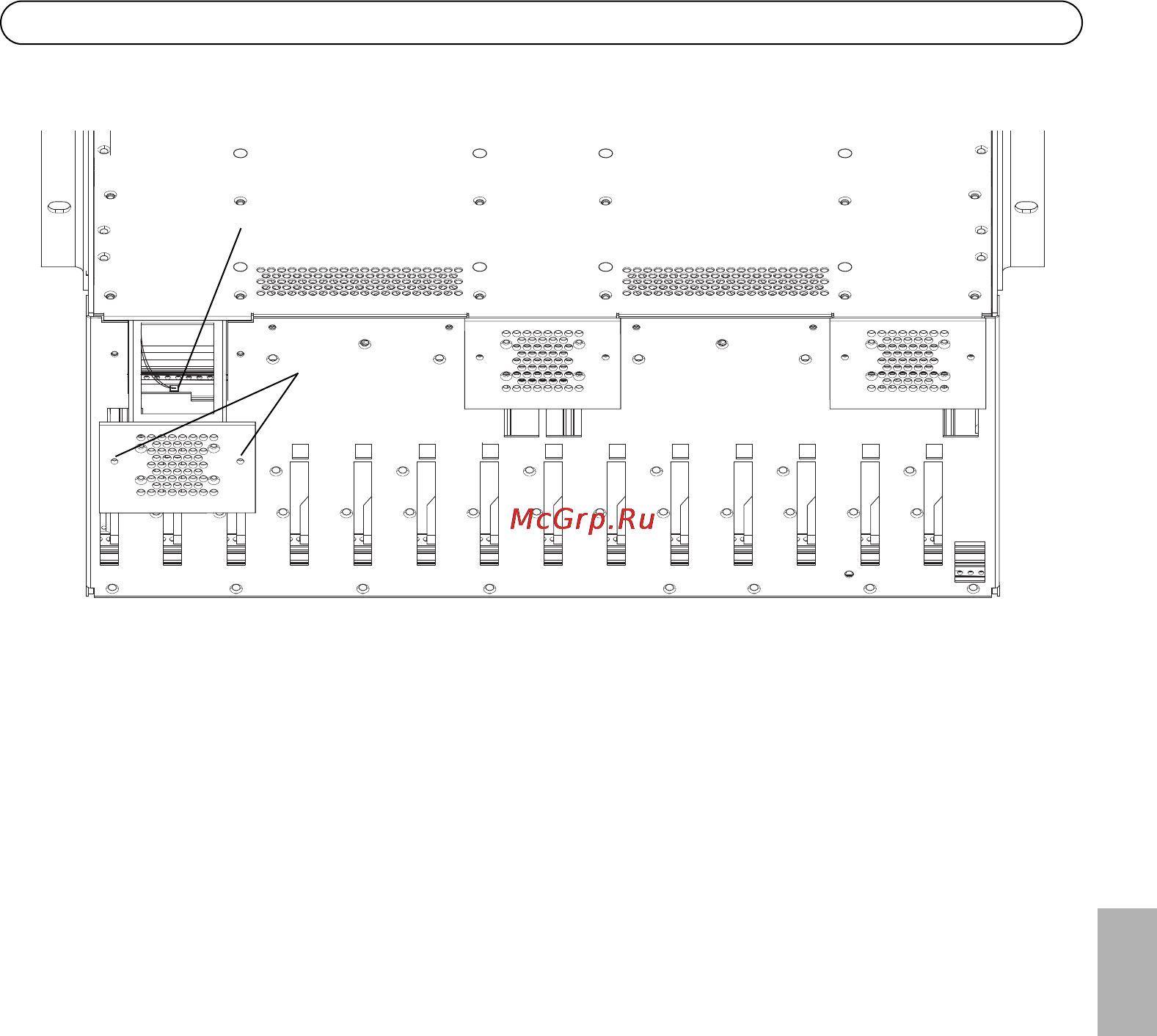

Sostituzione della ventola
Attenersi alla seguente procedura per sostituire la ventola.
1. Allentare e rimuovere le viti su ciascun lato della ventola da sostituire.
2. Estrarre delicatamente la ventola quanto basta per scollegarla dal connettore di alimentazione.
3. Scollegare la ventola e rimuoverla completamente.
4. Installare la nuova ventola e ricollegarla al connettore di alimentazione.
5. Sostituire e serrare nuovamente le viti.
Nota:
Se nessuna delle ventole deve essere sostituita, è consigliabile sostituire tutte e tre le ventole il
prima possibile per essere certi di ottenere prestazioni ottimali.
Connettore di alimentazione
Viti
