Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
13
Данная вытяжка предназначена для
монтажа на стене кухни.

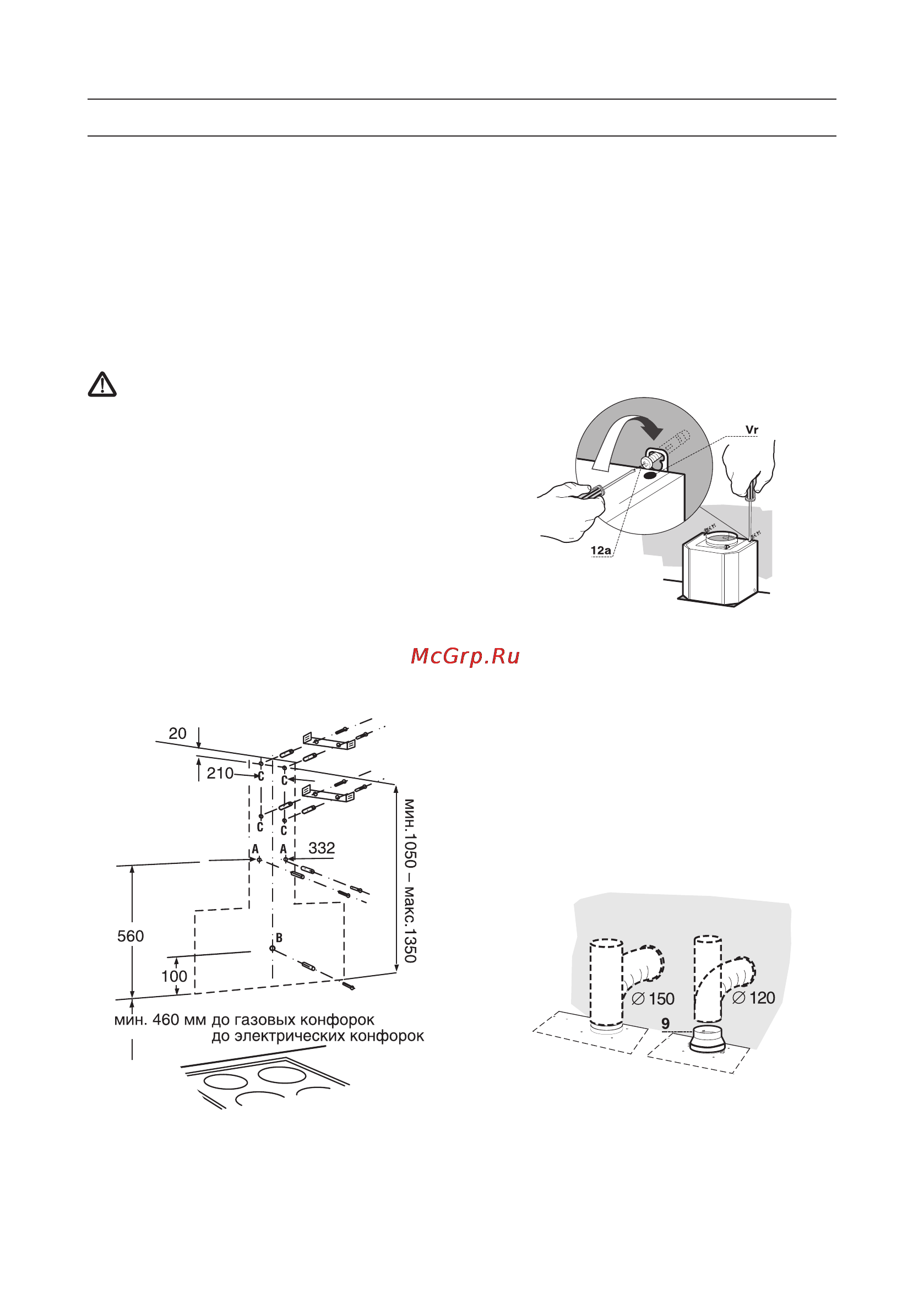

1. Начертите линию на стене от потол-
ка до нижнего края вытяжки в центре
того места, в котором предполагает-
ся установить вытяжку.
2. С помощью шаблона или в соответ-
ствии с рисунком отметьте на стене
точки (А-В-С), в которых будут уста-
новлены винты.
Обеспечьте минимальное рассто-
яние между конфорками и вытяжкой
460 мм – как для электрической, так и
для газовой варочной панели.
3. Просверлите отверстия Ж 8 мм:
А и В – для вытяжки,
С – для скоб крепления обшивки вы-
тяжной трубы.
4. Вставьте дюбели 11 в отверстия А, В
и С таким образом, чтобы они были
заподлицо со стеной.
5. Привинтите скобы 7.2.1 прилагае-
мыми винтами.
6. В отверстия А винты завинчивайте не
полностью.
Примечание. Если предполагается ус-
танавливать какие-либо специальные
принадлежности, это следует учесть.
Монтаж корпуса вытяжки
7. Перед прикреплением корпуса вы-
тяжки затяните на корпусе оба винта
Vr в точках подвеса.
8. Навесьте корпус вытяжки на винты
12а в отверстиях А.
9. Окончательно завинтите винты 12а.
10. Выровняйте корпус вытяжки с помо-
щью винтов Vr.
11. Завинтите винт 11 в отверстие В.
Подсоединение вытяжной трубы
для режима отвода воздуха
При монтаже вытяжки для работы в ре-
жиме отвода воздуха следует подсо-
единить вытяжку к дымоходу с помощью
жесткой или гибкой вытяжной трубы.
Вставьте переходник для сужения ка-
нала 9 в выходное отверстие корпуса
вытяжки.
Закрепите трубу подходящими хому-
тами (не входят в комплект поставки).
При необходимости удалите уголь-
ный фильтр.
