Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
14
Монтаж
Подсоединение вытяжной трубы
для режима циркуляции воздуха
Все используемые при этом при-
надлежности входят в комплект уста-
новки вытяжки в режиме циркуляции
воздуха. Соответствующие номера
для заказа принадлежностей приве-
дены в конце данной инструкции.

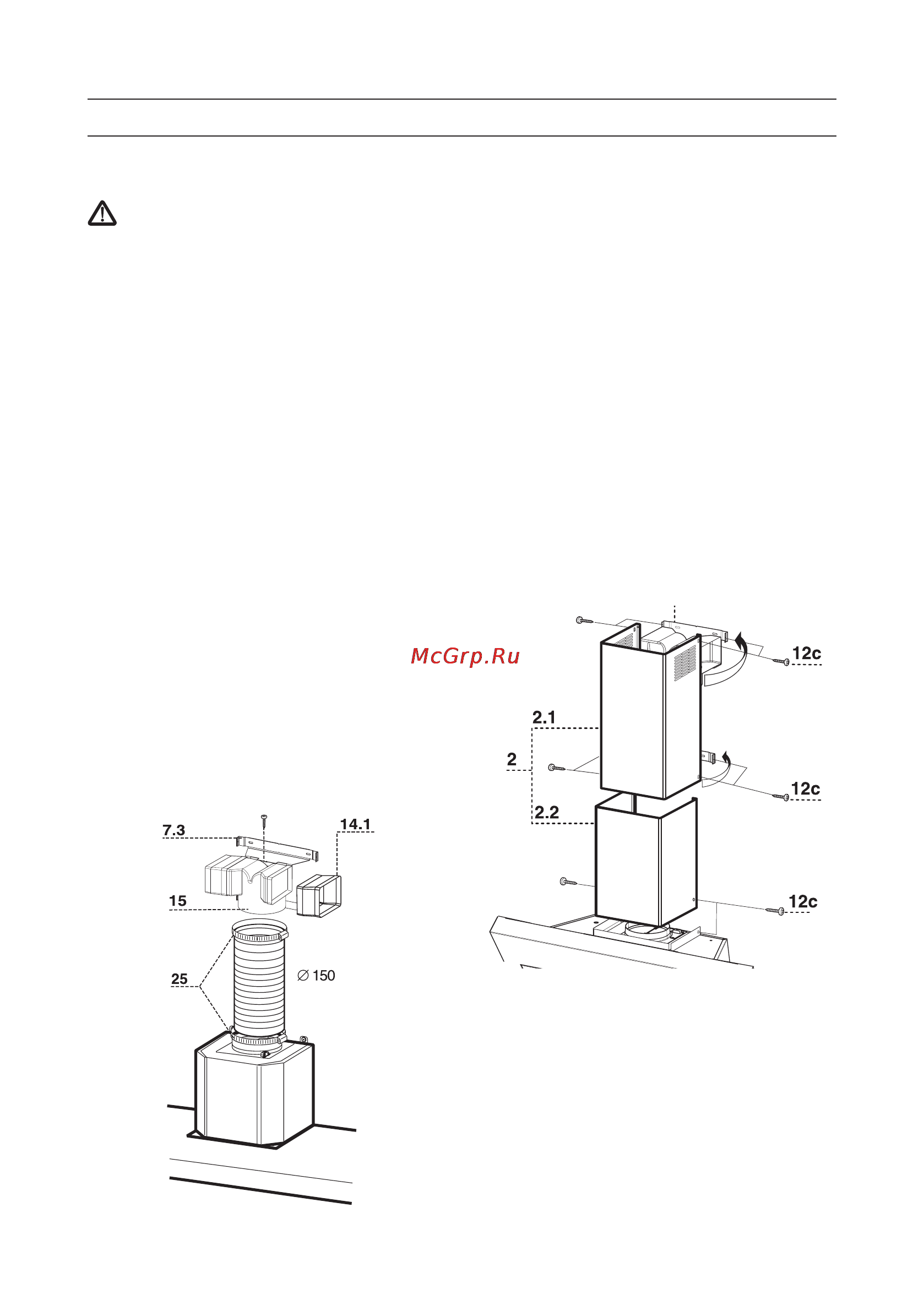

Вставьте переходник 15 в держатель
7.3, который перед этим необходимо
соединить со скобой крепления верх-
ней секции обшивки вытяжной трубы
7.2.1 и закрепить винтами.
Вставьте с боковых сторон в переход-
ник 15 удлинители 14.1.
Убедитесь, что выходные отверстия
удлинителя 14.1 совпадают с отвер-
стиями верхней секции обшивки вы-
тяжной трубы как по горизонтали, так
и по вертикали.
Подсоедините переходник 15 с помо-
щью трубы Ж 150 мм к выходному от-
верстию вытяжки.
Используйте хомуты 25 для крепле-
ния трубы к выходному отверстию
вытяжки и переходнику 15.
Проверьте, установлен ли уголь-
ный фильтр (см. раздел «Угольный
фильтр» в главе «Фильтры и их техни-
ческое обслуживание»).
Монтаж обшивки вытяжной трубы
Верхняя секция
Слегка разведите в стороны боковые
стенки, зацепите их за скобы 7.2.1 и
снова сожмите их вместе до упора.
Прикрепите боковые стороны к ско-
бам с помощью четырех прилагаемых
винтов 12с.
Убедитесь, что выходные отверстия
удлинителя совпадают с отверстиями
верхней секции.
Нижняя секция
Слегка разведите в стороны боковые
стенки, вставьте их между верхней
секцией вытяжной трубы и стеной и
снова сожмите их вместе до упора.
Закрепите нижнюю секцию с боковых
сторон на вытяжке с помощью прила-
гаемых винтов 12с.
