Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
15
5. Привинтите держатели для вытяжки
(макс нагрузка 3 Н/м) Обратите вни
мание на правильное положение под
кладных шайб и держателей!

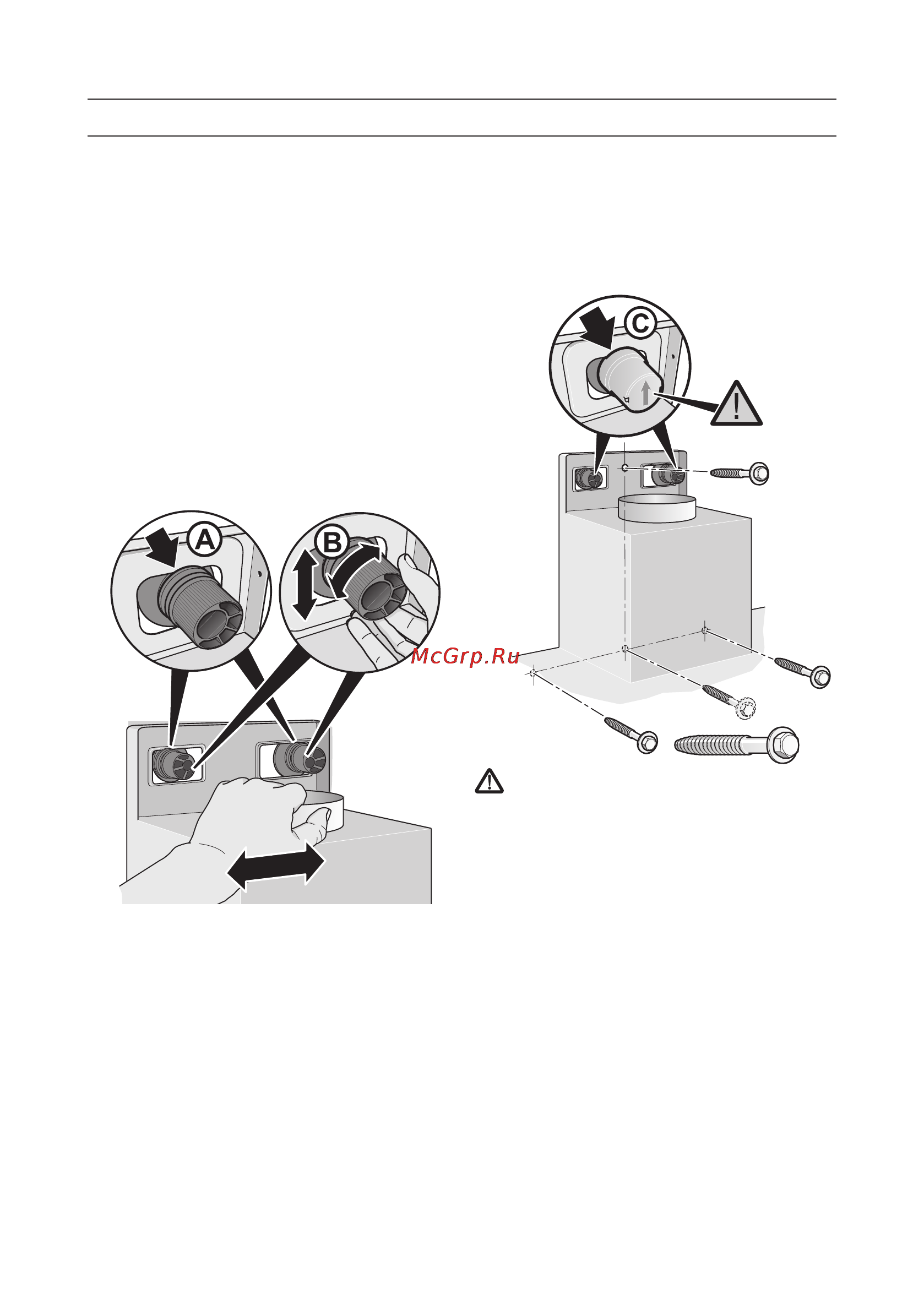

Навешивание и выравнивание
1. Снимите защитную пленку с вытяжки
сначала с задней стороны, а после
монтажа – полностью
2. Навесьте вытяжку таким образом,
чтобы сзади она прочно зафиксиро
валась на держателях (А)
3. Выровняйте вытяжку по горизонтали
путем вращения держателей
При необходимости можно сдвинуть
вытяжку вправо или влево (В)
Стопорные винты и
защитные колпачки
1. Наметьте места для установки сто
порных винтов Снимите вытяжку,
просверлите отверстия для стопор
ных винтов и вставьте дюбели в от
верстия таким образом, чтобы они
были заподлицо со стеной
2. Навесьте вытяжку и ввинтите стопор
ные винты до упора
3. Установите на держатели защитные
колпачки стрелкой вверх и надавите
на них, чтобы они зафиксировались
со щелчком (С)
Опасность получения травмы!
Убедитесь, что все стопорные винты и
защитные колпачки надежно закрепле
ны!
4. Установите соединение труб (см
«Соединение труб»)
5. Подсоедините вытяжку к электросети
(см «Электрическое подключение»)
