Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
16

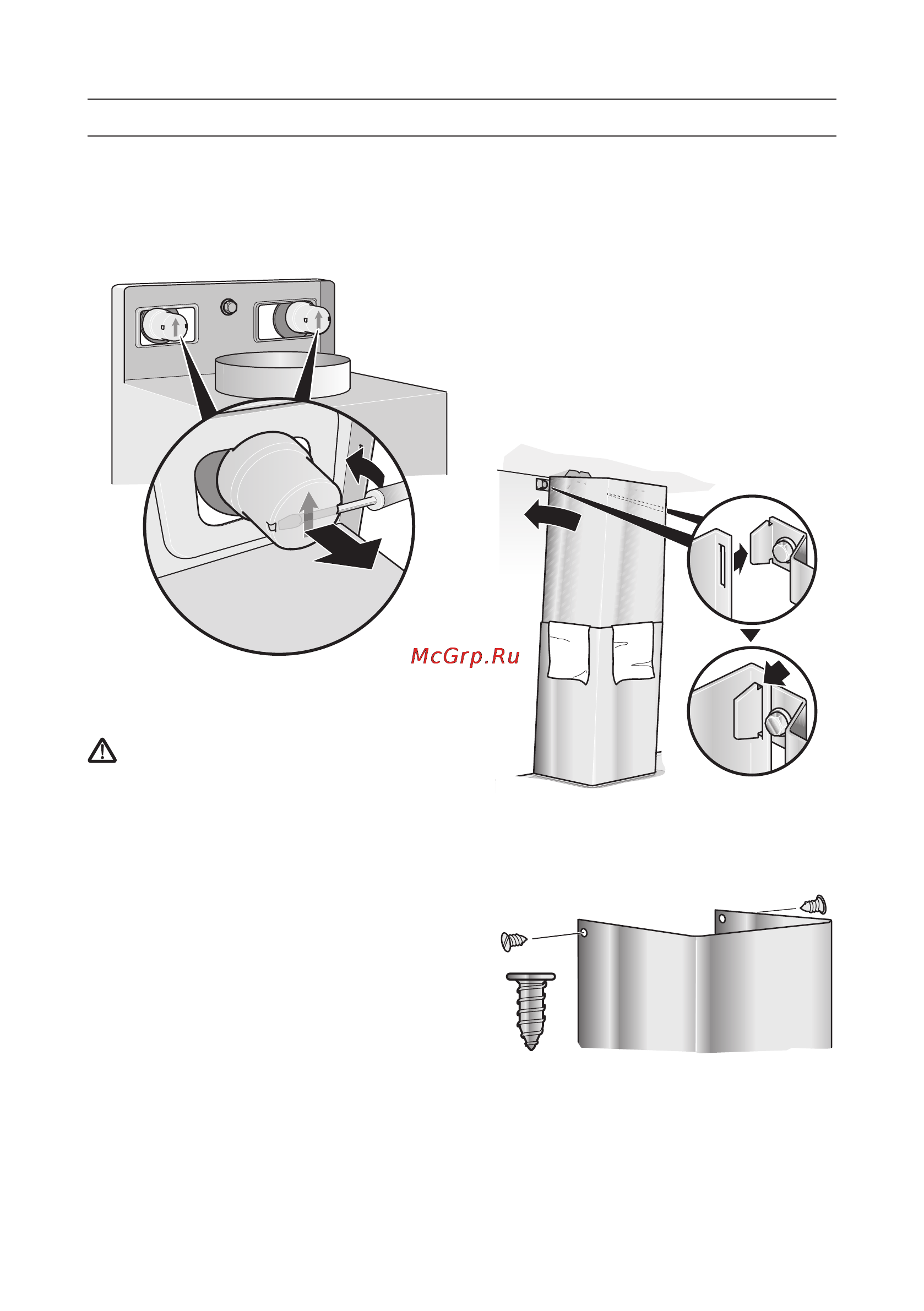

Монтаж
Снятие защитных колпачков
Снимите защитные колпачки с дер
жателей, используя подходящий для
этого инструмент (например, отверт
ку с плоским лезвием)
Монтаж обшивки
вытяжной трубы
Опасность получения травмы
Внутренние стороны обшивки вытяж
ной трубы могут иметь острые края Мы
рекомендуем при монтаже надевать за
щитные перчатки
1. Разделите секции обшивки вытяжной
трубы, для этого снимите клейкую
ленту
2. Снимите защитную пленку с обеих
секций обшивки вытяжной трубы
3. Вставьте одну секцию обшивки вы
тяжной трубы в другую
Указание. При этом старайтесь их не
поцарапать, для чего, например, в ка
честве защиты установите монтажные
шаблоны на края наружной секции об
шивки
Обратите внимание на положение
прорезей в обшивке вытяжной трубы!
–
Режим отвода воздуха: прорези
внутренней секции обшивки должны
быть внизу
–
Режим циркуляции воздуха: проре
зи внутренней секции обшивки долж
ны быть вверху
4. Установите секции обшивки вытяж
ной трубы на вытяжку, сдвиньте внут
реннюю секцию обшивки вверх и на
деньте с левой и правой стороны на
крепежную скобу
5. Двумя винтами привинтите внутрен
нюю секцию обшивки вытяжной тру
бы с боковых сторон к крепежной ско
бе
