Процедура установки/замены лампы MSD в приборе CC250D
Шаг 1: Открутите винты X и Y системы крепления лампы, и аккуратно извлеките её из корпуса.
Шаг 2: Для замены лампы, удалите старую лампу из патрона с держателем
Шаг 3: Установите лампу в патрон с держателем
Шаг 4: Установите систему крепления в корпус прибора и зафиксируйте винтами X и Y

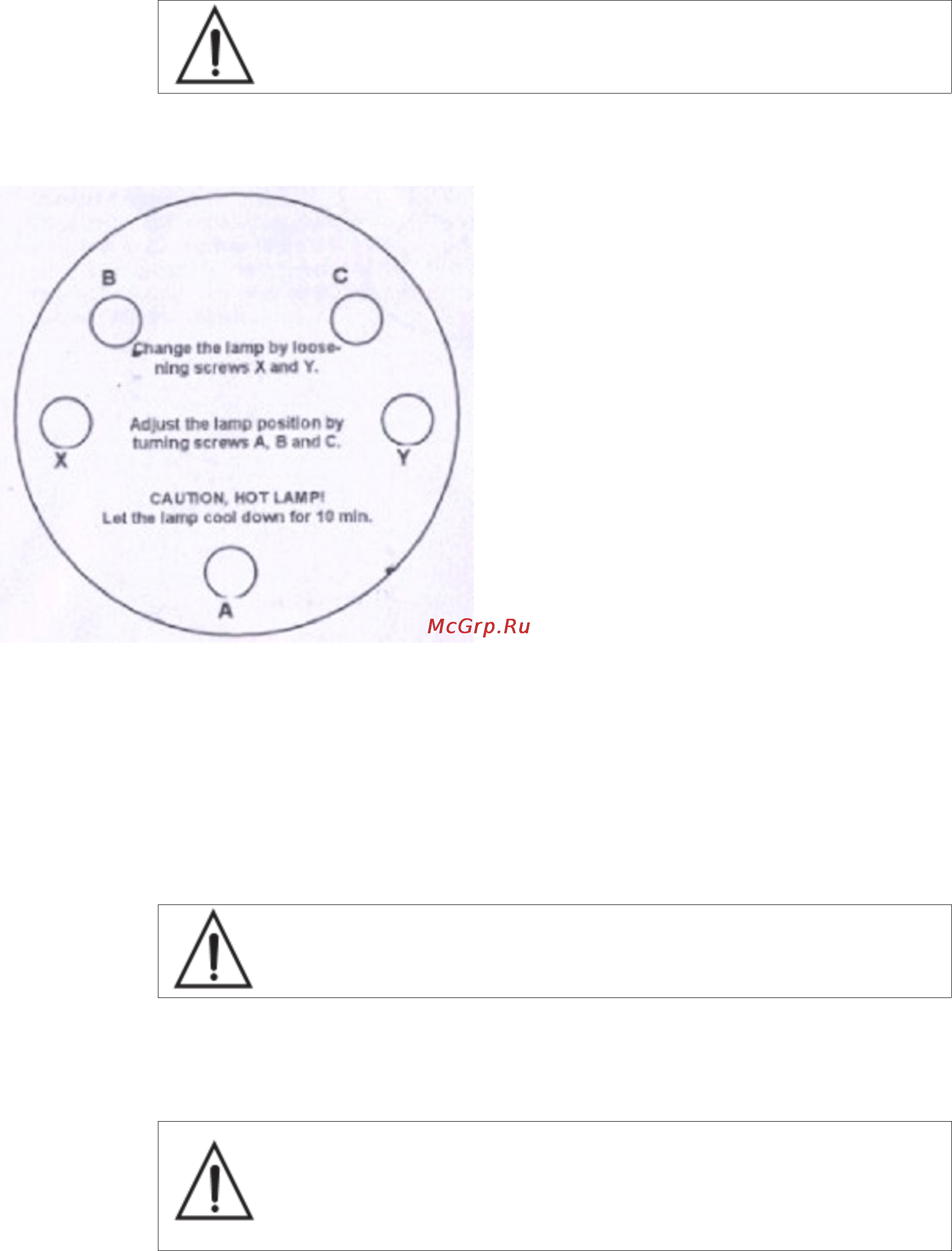

Шаг 5: Отрегулируйте положение ламы с помощью системы настройки (винты A, B и C)
Не включайте прибор со снятыми элементами корпуса!
Регулировка лампы
Положение держателя лампы отрегулировано на заводе.
Но из-за различий между лампами, тонкая настройка может
улучшить световой поток.
Включите лампу, откройте шторки и диафрагму, установите
диммер на 100%, и сфокусируйте световой луч на плоскую
поверхность (на стену). Центр светового пятна (яркость части
пятна) настраивается с использованием 3-х винтов A, B и C.
Поверните один из винтов, чтобы переместить центр светового
пятна по диагонали проецируемого изображения.
Если вы не можете обнаружить центр светового пятна,
регулируйте положение лампы, пока световое пятно не станет
равномерным.
Чтобы уменьшить яркость цетра пятна, вытяните лампу,
поворачивая все три винта A, B и C по часовой стрелке, на ¼
оборота по очереди, пока световое пятно не станет
равномерным.
Если свет ярче по краям, чем в центре, или, если световой
поток невелик, значит лампа расположена слишком глубоко в
отражателе. Выдвигайте лампу поворотом винтов A, B и C
против часовой стрелки, на ¼ оборота по очереди, пока
световое пятно не станет равномерным.
Процедура установки/замены лампы ELC в приборе CC250
Шаг 1: Открутите винты крепления нижней части корпуса.
Шаг 2: Извлеките крышку корпуса
Шаг 3: Для замены лампы, удалите старую лампу из патрона с держателем
Шаг 4: Установите новую лампу в патрон с держателем
Шаг 5: Установите крышку и зафиксируйте винтами
Не включайте прибор со снятыми элементами корпуса!
Подвесной монтаж
ОПАСНОСТЬ ДЛЯ ЖИЗНИ!
Просьба рассмотреть вопрос обеспечения безопасности
и соответствующих национальных норм во время установки!
Установка должна выполняться только с привлечением
специалистов уполномоченных организаций!
