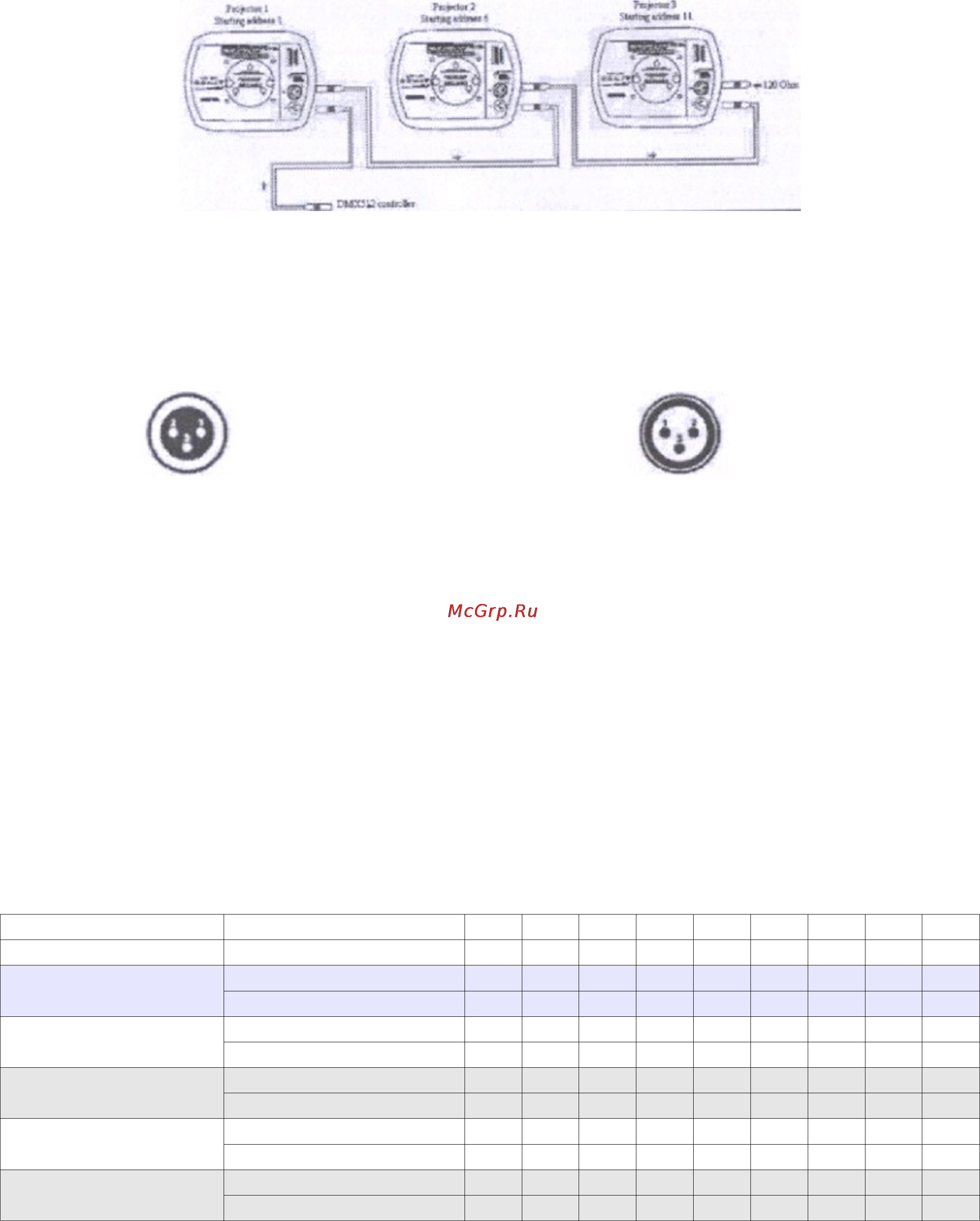

Управление по протоколу DMX-512 / Подключение
Для подключения приборов к контролееру и между собой, используйте только симметричный кабель и 3-х кон-
тактные разъёмы XLR.
Выходной разъём DMX Out контроллера, подключается к разъёму DMX In, первого прибора в цепи.
Схема распайки разъёмов DMX Out и DMX In:
1. Экран (Земля)
2. Сигнал -
3. Сигнал +
1. Экран (Земля)
2. Сигнал -
3. Сигнал +
Важно: К разъёму DMX Out последнего в цепи прибора необходимо вставить так называемый «терминатор»,
который представляет из себя разъём XLR с впаянным резистором на 120 Ом. Резистор впаивается между
контактами «+» и «-».
Назначение DMX адреса
Прожектор CC250D имеет 3 канала управления. Для того, чтобы управлять прожектором индивидуально
необходимо назначить ему DMX адрес. Адрес назначается с помощью DIP — переключателей.
Варианты адресации представлены в таблице.
Стартовый адрес определяется как Первый канал, из которого CC250D будет реагировать на контроллер.
Пожалуйста, убедитесь, что у вас нет какого-либо дублирования каналов, в целях контроля каждым CC250D
правильно и независимо от любого другого прибора на линии передачи данных DMX.
Если двум, трём или более прожекторам CC250D назначить одинаковый адрес, они будут работать одинаково.
Положение DIP – перключателей для прожектора CC250D
Установка стартового адреса № DIP - переключателя 1 2 3 4 5 6 7 8 9
Прожектор и каналы Стартовый адрес 1 2 4 8 16 32 64 128 256
Прожектор 1 — каналы 1-3
ON ●
OFF o o o o o o o o
Прожектор 2 — каналы 4-6
ON ●
OFF o o o o o o o o
Прожектор 3 — каналы 7-9
ON ● ● ●
OFF o o o o o o
Прожектор 4 — каналы 10-12
ON ● ●
OFF o o o o o o o
Прожектор 5 — каналы 13-16
ON ● ● ●
OFF o o o o o o
8
