– 30 –
Russian
Рис. J

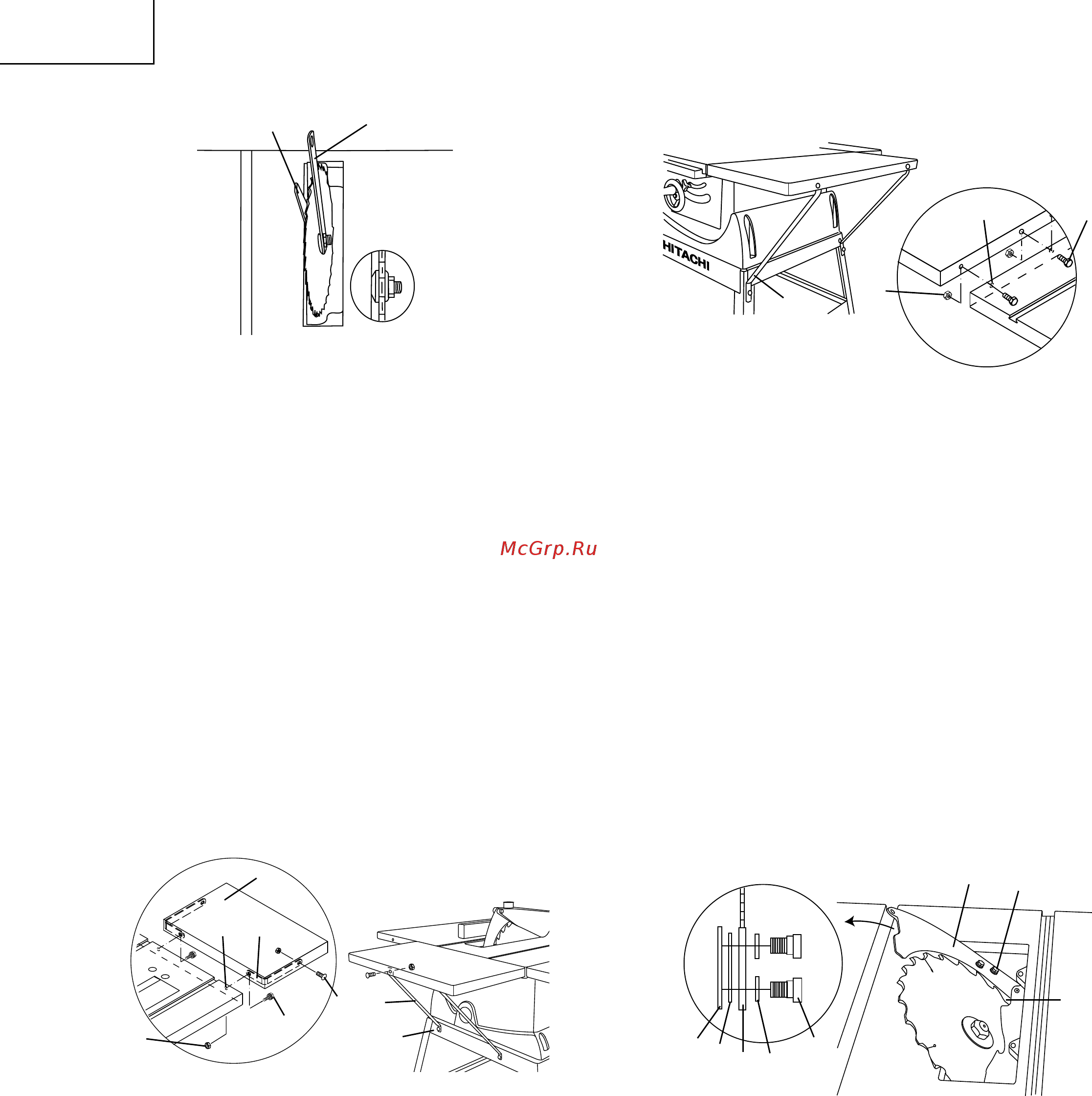

ВЫРАВНИВАНИЕ РАСКЛИНИВАТЕЛЯ (РИС. К)
1. Если диск и расклиниватель не выровнены:
а. Снимите вставку стола, отвернув болты.
b. Снимите защитный кожух, сняв болт, плоскую шайбу
и гайку, которыми крепится кожух.
с. Ослабьте два болта (3) на скобе расклинивателя (5).
2. Вставьте шайбы (7) между расклинивателем (6) и
скобой (5).
3. Надежно затяните два крепежных болта (3).
4. Верните на место защитный кожух, закрепив его при
помощи болта, шайбы и гайки.
5. Проверьте выравнивание расклинивателя и диска в
положении 90° и 45°.
6. Добавляйте или снимайте шайбы, пока не будет
достигнуто выравнивание.
7. Верните на место вставку стола.
Рис. К
ПРИМЕЧАНИЕ: Точное выравнивание производится
на заводе производителя. Проверьте его точность и
проведите настройку, если необходимо, чтобы добиться
наилучших результатов.
Рис. H
УСТАНОВКА ЗАДНЕГО УДЛИНЕНИЯ СТОЛА (РИС. I)
1. Поднесите заднее удлинение (3) к столу, совместив
крепежные отверстия (1).
2. Вставьте болты (2) в крепежные отверстия (1) через
скобу (5) и заднее удлинение (3).
3. Наденьте гайку (6) и затяните ее.
4. Вставьте болт (2) через удлинение (3) в другую часть
скобы (5) и затяните гайку.
5. Прикрепите другой конец удлинения к столу при помощи
болтов и гаек.
6. Поместите линейку или комбинированный угольник на
стол и заднее удлинение (3).
7. При помощи болтов (2) добейтесь, чтобы удлинение
плотно и ровно прилегло к столу. Затяните гайки (6).
8. Прикрепите суппорты удлинения (7) к заднему
удлинению и закрепите их на стойке (4) при помощи
болтов и гаек.
Рис. I
УСТАНОВКА БОКОВЫХ УДЛИНЕНИЙ СТОЛА (РИС. J)
1. Поднесите левое удлинение к столу, совместив
крепежные отверстия (1).
2. Вставьте болты (4) в крепежные отверстия и наденьте
гайки.
3. Поместите линейку или комбинированный угольник на
стол и удлинение.
4. При помощи гайки (2) добейтесь, чтобы удлинение
плотно и ровно прилегло к столу. Затяните.
5. Прикрепите суппорты удлинения (3) к левому
удлинению и закрепите их на стойке при помощи
болтов и гаек.
6. Повторите эти операции для крепления правого
удлинения.
6
3
4
5
7
3
5
6
1
2
2
1
4
3
4
2
3
1
5
7
6
8
