![Ballu EC 22 [24/28] Ec 22 ec 32 ge 36 ge 46](/img/pdf.png)
Ballu EC 22 [24/28] Ec 22 ec 32 ge 36 ge 46
![Ballu EC 22 [24/28] Ec 22 ec 32 ge 36 ge 46](/views2/1129171/page24/bg18.png)
24

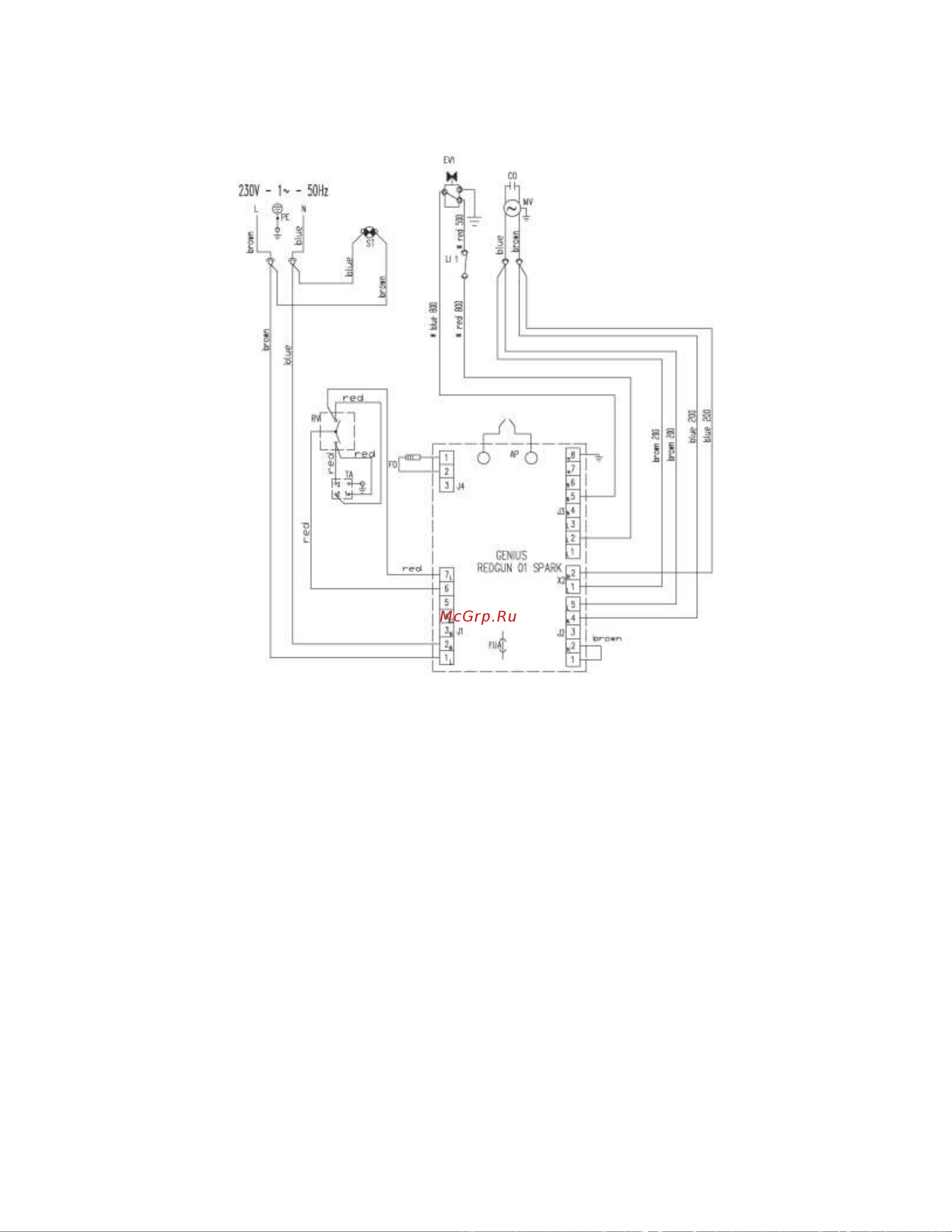

SCHEMA ELETTRICO - SCHEMA ELECTRIQUE - SCHALTPLAN - WIRING DIAGRAM
ESQUEMA ELÉCTRICO - ЭЛЕКТРИЧЕСКАЯ СХЕМА
AP APPARECCHIATURA DI CONTROLLO
COFFRET DE SECURITE
STEUEREINHEIT
CONTROL BOX
APARATO DE CONTROL
КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ
TA PRESA TERMOSTATO AMBIENTE
PRISE THERMOSTAT D’AMBIANCE
STECKBUCHSE RAUMTHERMOSTAT
ROOM THERMOSTAT PLUG
ENCHUFE TERMOSTATO AMBIENTE
РАЗЪЕМ ТЕРМОСТАТА ОКРУЖАЮЩЕЙ СРЕДЫ
ST SPIA TENSIONE
TEMOIN D’ALIMENTATION
NETZANZEIGE
ELECTRIC PILOT
TESTIGO TENSIóN
ИНДИКАТОР НАПРЯЖЕНИЯ
LI1 TERMOSTATO DI SICUREZZA
THERMOSTAT DE SURCHAUFFE
SICHERHEITSTHERMOSTAT
OVERHEAT THERMOSTAT
TERMOSTATO DE SEGURIDAD
ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ
EV1 ELETTROVALVOLA
ELECTROVANNE
MAGNETVENTIL
SOLENOID VALVE
ELECTROVÁLVULA
ЭЛЕКТРОКЛАПАН
FO FOTORESISTENZA
PHOTORESISTANCE
FOTOZELLE
PHOTOCELL
FOTO-RESISTENCIA
ФОТОСОПРОТИВЛЕНИЕ
CO CONDENSATORE
CONDENSATEUR
KONDENSATOR
CONDENSER
CONDENSADOR
КОНДЕНСАТОР
MV MOTORE VENTILATORE
MOTEUR DU VENTILATOR
VENTILATORMOTOR
FAN MOTOR
MOTOR VENTILADOR
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
FUA FUSIBILE
FUSIBLE
SICHERUNG
FUSE
FUSIBLE
ПРЕДОХРАНИТЕЛЬ
RV COMMUTATORE
COMMUTATEUR
SCHALTER
SWITCH
CONMUTADOR
УПРАВЛЕНИЯ
EC 22 – EC 32
GE 36 – GE 46
Содержание
- Жидкотопливный нагреватель воздуха 1
- Руководство по эксплуатации 1
- Schema di funzionamento schéma de fonctionnement funktionsplan operating diagram esquema de funcionamiento схема работы 2
- Dispositivi di sicurezza 3
- Importante 3
- Messa in funzione 3
- Raccomandazioni generali 3
- Arresto 4
- Manutenzione 4
- Trasporto e movimentazione 4
- Inconveniente di funzionamento pulsante riarmo 13 causa rimedio 5
- Inconvenienti di funzionamento cause e rimedi 5
- Se con i controlli e i rimedi descritti non è stata individuata la causa del malfunzionamento si prega di contattare il nostro più vicino centro vendita assistenza autorizzato 5
- Conseils d ordre général 6
- Dispositifs de securite 6
- Important 6
- Mise en marche 6
- Arrêt 7
- Entretien 7
- Transport et deplacement 7
- Anomalie de 8
- Anomalies de fonctionnement causes et solutions 8
- Fonctionnement poussoir de réarmement 13 cause solution 8
- Si ces contrôles et ces solutions ne sont pas la cause du mauvais fonctionnement du générateur veuillez contacter notre plus proche centre de vente assistance autorisé 8
- Allgemeine hinweise 9
- Inbetriebnahme 9
- Sicherheitseinrichtungen 9
- Wichtig 9
- Stillsetzung 10
- Transport und handhabung 10
- Wartung 10
- Störungen ursachen und abhilfen 11
- Wenn mit den kontrollen und abhilfen die störungsursache nicht ermittelt werden kann ist unser autorisiertes vertriebs und servicezentrum in ihrer nähe zu kontaktieren 11
- General recommendations 12
- Important 12
- Operation 12
- Safety devices 12
- Maintenance 13
- Stopping the heater 13
- Transport 13
- If the heater is still not working properly please contact your nearest authorized dealer 14
- Reset button 13 14
- Troubleshooting 14
- Dispositivos de seguridad 15
- Importante 15
- Puesta en funcionamiento 15
- Recomendaciones generales 15
- Mantenimiento 16
- Transporte y desplazamiento 16
- Inconvenientes de funcionamiento causas y soluciones 17
- Важно 18
- Общие рекомендации 18
- Пуск в эксплуатацию 18
- Устройства безопасности 18
- Обслуживание 19
- Останов 19
- Перевозка и перемещение 19
- Если используя приведенные выше проверки и способы устранения не была обнаружена причина неисправности просим вас обратиться в ближайший официальный центр продаж и сервисного обслуживания 20
- Кнопка сброса 13 20
- Неисправности в работе причины и способы устранения 20
- Сертификация продукции 21
- Ec 22 ec 32 ge 36 ge 46 24
- Schema elettrico schema electrique schaltplan wiring diagram esquema eléctrico электрическая схема 24
- Schema di posizionamento tubo fumi plan de montage de la cheminee kamin aufbau anleitung recommended chimney lay out positionsplan für rauchrohr chimney lay out recommen esquema de instalación del conducto de humos chimenea схема установки дымовой трубы 25
