Ballu EC 22 [25/28] Schema di posizionamento tubo fumi plan de montage de la cheminee kamin aufbau anleitung recommended chimney lay out positionsplan für rauchrohr chimney lay out recommen esquema de instalación del conducto de humos chimenea схема установки дымовой трубы

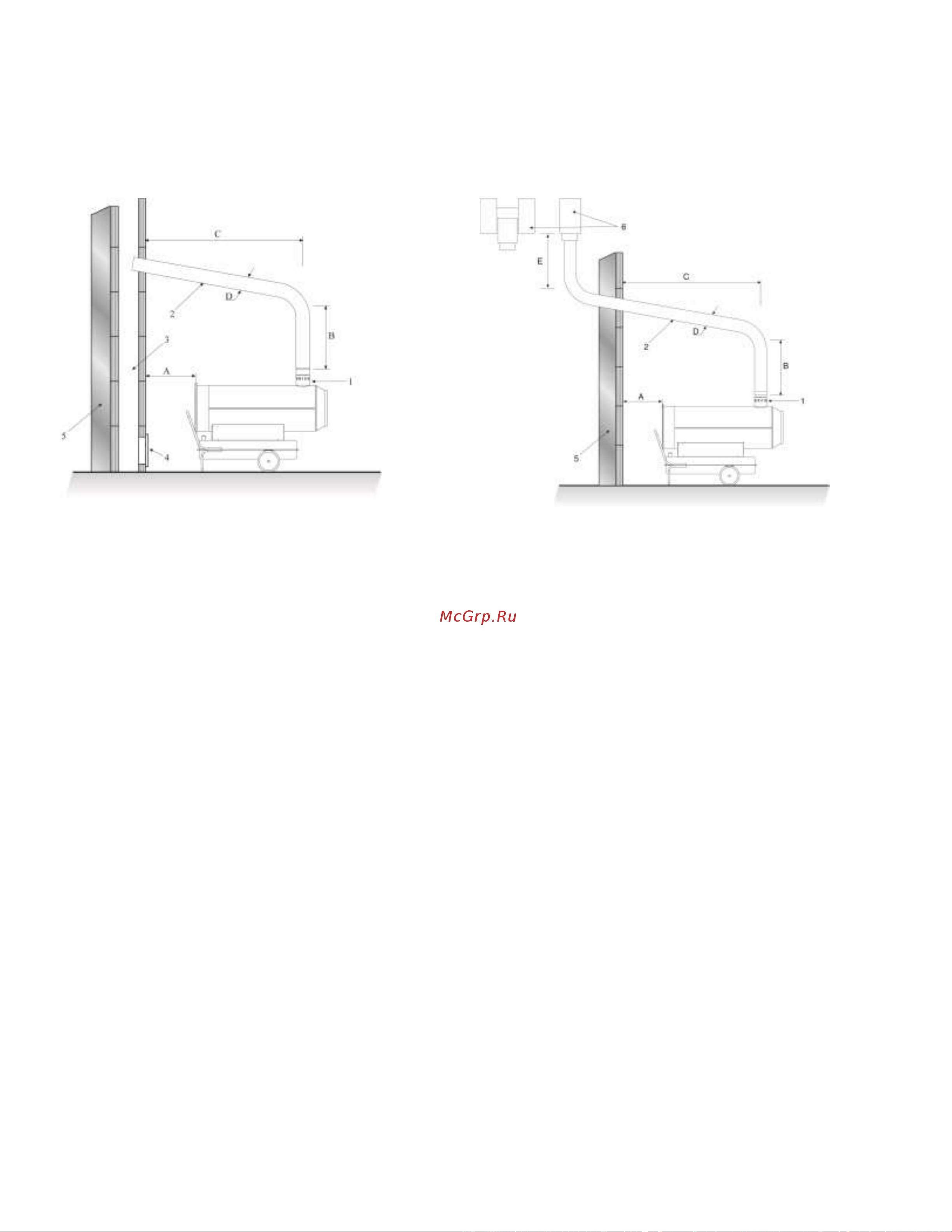

SCHEMA DI POSIZIONAMENTO TUBO FUMI - PLAN DE MONTAGE DE LA CHEMINEE

KAMIN AUFBAU ANLEITUNG - RECOMMENDED CHIMNEY LAY-OUT

POSITIONSPLAN FÜR RAUCHROHR - CHIMNEY LAY-OUT RECOMMEN - ESQUEMA DE INSTALACIÓN

DEL CONDUCTO DE HUMOS (CHIMENEA)

СХЕМА УСТАНОВКИ ДЫМОВОЙ ТРУБЫ

LEGENDA

ITALIANO

A) Minimo 1 m

B) Minimo 1 m

C) Il più corto possibile

D) Uguale o maggiore a diametro uscita fumi generatore

E) Minimo 1 m

1) Dispositivo antivento in dotazione al generatore

2) Attraversamento orizzontale con pendenza minima verso l’alto di almeno 5°

3) Camino con dimensioni interne minime di 20 x 20 cm

4) Sportello antiscoppio-ispezione camino

5) Muro esterno di tamponamento

6) Attivatore di tiraggio ad “H”N.B.

Gli schemi riportati sono indicativi; l’installazione del camino deve rispondere alle

vigenti disposizioni di legge.

LEGENDE

FRANÇAIS

A) Minimum 1 m

B) Minimum 1 m

C) Le plus court possible

D) Egal superieur au diamètre de la cheminée du générateur

E) Minimum 1 m

1) Accessoire anti-refoulement

2) Passage horizontal avec pente minimale vers le haut de 5°

3) Dimensions internes minimales de la cheminée de 20 x 20 cm

4) Clapet de visite anti-explosion

5) Mur extérieur

6) Activaleur de tirageN.B.

Les schémas ci-dessus sont indicatifs et sans engagement de notre part. Nous

vous prions de faire mettre votre installation en conformité par votre revendeur

ou votre installeur.

BESCHREIBUNG

DEUTSCH

A) Mindestabstand 1 m

B) Mindestabstand 1 m

C) So kurz wie möglich

D) Gleich oder größer Durchmesser Rauchaustritt Warmlufterzeuger

E) Mindestabstand 1 m

1) Windschutz, in der Geräteausstattung enthalten

2) Waagerechter Durchgang mit Steigungswinkel von mind. 5°

3) Schornstein, Innenabmessungen mind. 20 x 20 cm

4) Explosionsschutz-/Rauchabzuginspektionsklappe

5) Ausfachende Außenwand

6) H-förmiger Abzugregler

Beachte: Die angegebenen Pläne gelten als Richtangaben. Die

Schornsteininstallation muss den geltenden Gesetzesvorschriften entsprechen.

DESCRIPTION

ENGLISH

A) Minimum 1 m

B) Minimum 1 m

C) As short as possible

D) Greater than or equal to diameter of heater smoke outlet

E) Minimum 1 m

1) Anti-wind device provided with heater

2) Horizontal crossing with 5° minimum upward slope

3) Chimney with minimum internal dimensions 20 x 20 cm

4) Chimney anti-explosion inspection door

5) External buffer wall

6) Chimney draught H shape N.B.

The above recommendations are approximate. The chimney installation must

comply with local regulations.

DESCRIPCIÓN

ESPAÑOL

A) Mínimo 1 m

B) Mínimo 1 m

C) Lo más corto posible

D) Igual o mayor que el diametro salida humos generador

E) Mínimo 1 m

1) Dispositivo antiviento en dotación al generador

2) Cruzamiento horizontal con inclinación mínima hacia arriba de 5°por lo menos

3) Chimenea con dimensiones internas mínimas de 20x20 cm.

4) Portillo anti explosión-inspección chimenea

5) Pared externa de taponamiento

6) Activador de tiro a “H”N.B.

Los esquemas reportados son indicativos; la instalación dela chimenea debe

responder a las prescripciones de la ley en vigor.

ОБОЗНАЧЕНИЯ

РУССКИЙ

A) Минимум 1 м

B) Минимум 1 м

C) Как можно короче

D) Равный или больше диаметра выхода продуктов сгорания

теплогенератора

E) Минимум 1 м

1) Ветрозащитное устройство, в комплекте с теплогенератором

2) Горизонтальное перемещение с минимальным уклоном вверх не менее

5°

3) Дымоход с минимальными внутренними размерами 20х20 см

4) Взрывозащитная дверца - осмотр дымохода

5) Наружная стена

6) Н-образный активатор тяги ПРИМ.

Приведенные схемы являются приблизительными. Установка дымовой

трубы должна соответствовать действующим нормам.
