Ricoh Aficio SP 8300DN [13/144] Внутренняя часть
![Ricoh Aficio SP 8300DN [13/144] Внутренняя часть](/views2/1064380/page13/bgd.png)
5. Гнездо разъема питания
Подключите сюда шнур питания принтера. Включите другой конец шнура в сетевую розетку.
6. Разъемы карты расширения функциональных возможностей
Снимите крышку и установите карты памяти SD.
7. Порт Ethernet
Подключите принтер к сети при помощи сетевого кабеля.
8. Ручка
Держите эту ручку при извлечении карты контроллера.

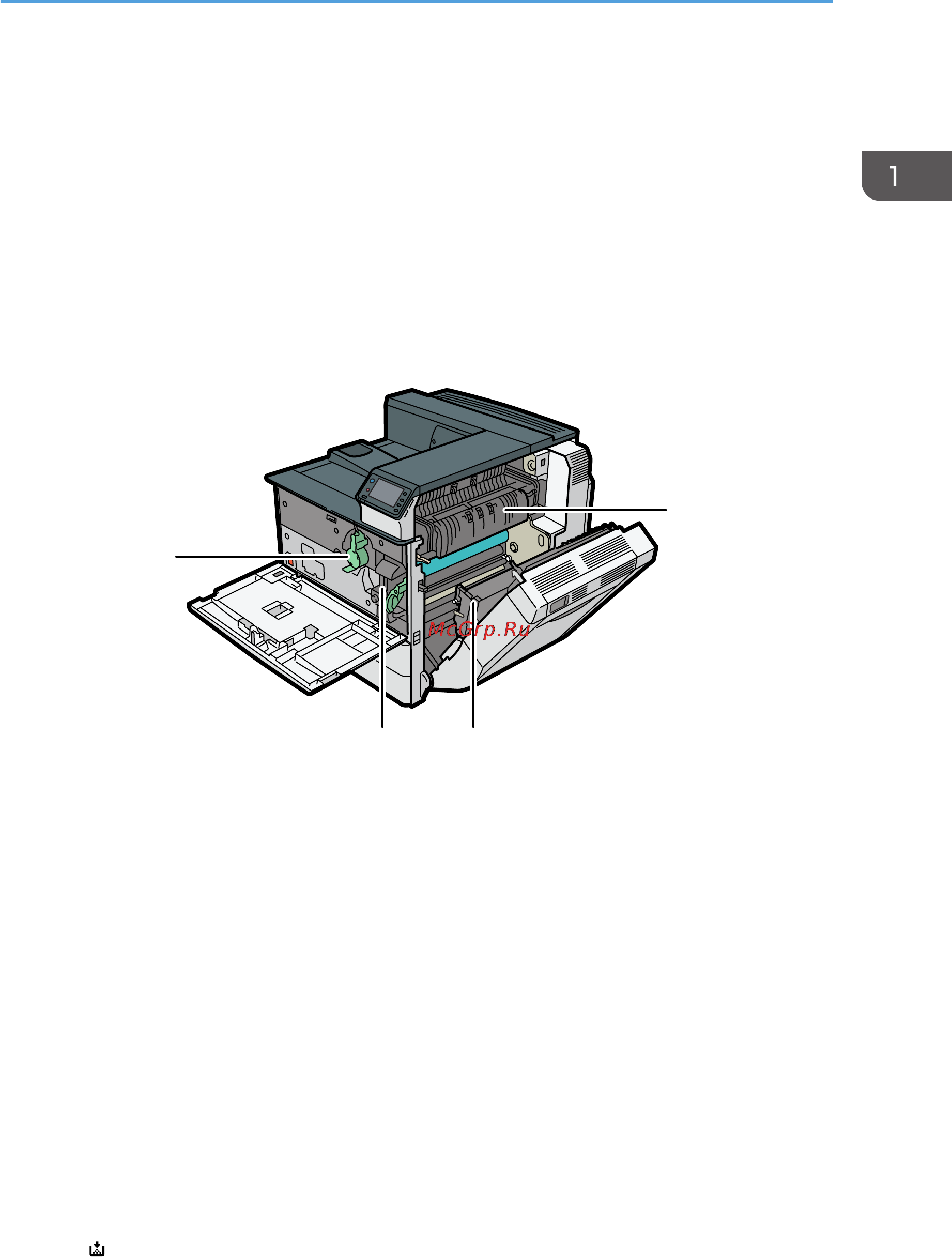

Внутренняя часть
3 2
1
4
CQT301
1. Блок термозакрепления
Заменяйте модуль термозакрепления при появлении следующих сообщений:
• "Сейчас нужно заменить набор инструментов B. Замените набор инструментов В."
Блок термозакрепления входит в комплект для технического обслуживания B.
2. Блок переноса
Заменяйте модуль переноса при появлении следующих сообщений:
• "Сейчас нужно заменить набор инструментов B. Замените набор инструментов В."
Блок переноса входит в комплект для технического обслуживания B.
3. Блок проявки
Замените блок проявки при появлении следующего сообщения:
• "Сейчас нужно заменить набор инструментов А. Замените набор инструментов А."
Блок проявки входит в комплект для технического обслуживания A.
4. Тонер
Замените тонер при появлении следующего сообщения:
• " Нет тонера. Замените тонер-картридж."
Перечень названий и функций компонентов
11
