4. Порт Ethernet
Подключите принтер к сети при помощи сетевого кабеля.
5.
USB порт A
Подсоедините внешние устройства, например цифровой фотоаппарат, устройство аутентификации
карт и т. п.
6. Плата контроллера
Передвиньте для установки опций,в частности, модуля SDRAM, жесткого диска или платы Gigabit
Ethernet.
7. Вентилятор
Во избежание перегрева отводит тепло от внутренних компонентов. Не размещайте предметы в
непосредственной близости от отверстий. В противном случае возможно некорректное
функционирование принтера.
8. Гнездо разъема питания
Подключите сюда шнур питания принтера. Вставьте другой конец в розетку.
9. Ручка
Держите эту ручку при извлечении карты контроллера.
10. Дополнительный порт платы Gigabit Ethernet
Посредством удаления данной крышки и установки платы Gigabit Ethernet можно подключить к
принтеру кабель Ethernet через плату Gigabit Ethernet.

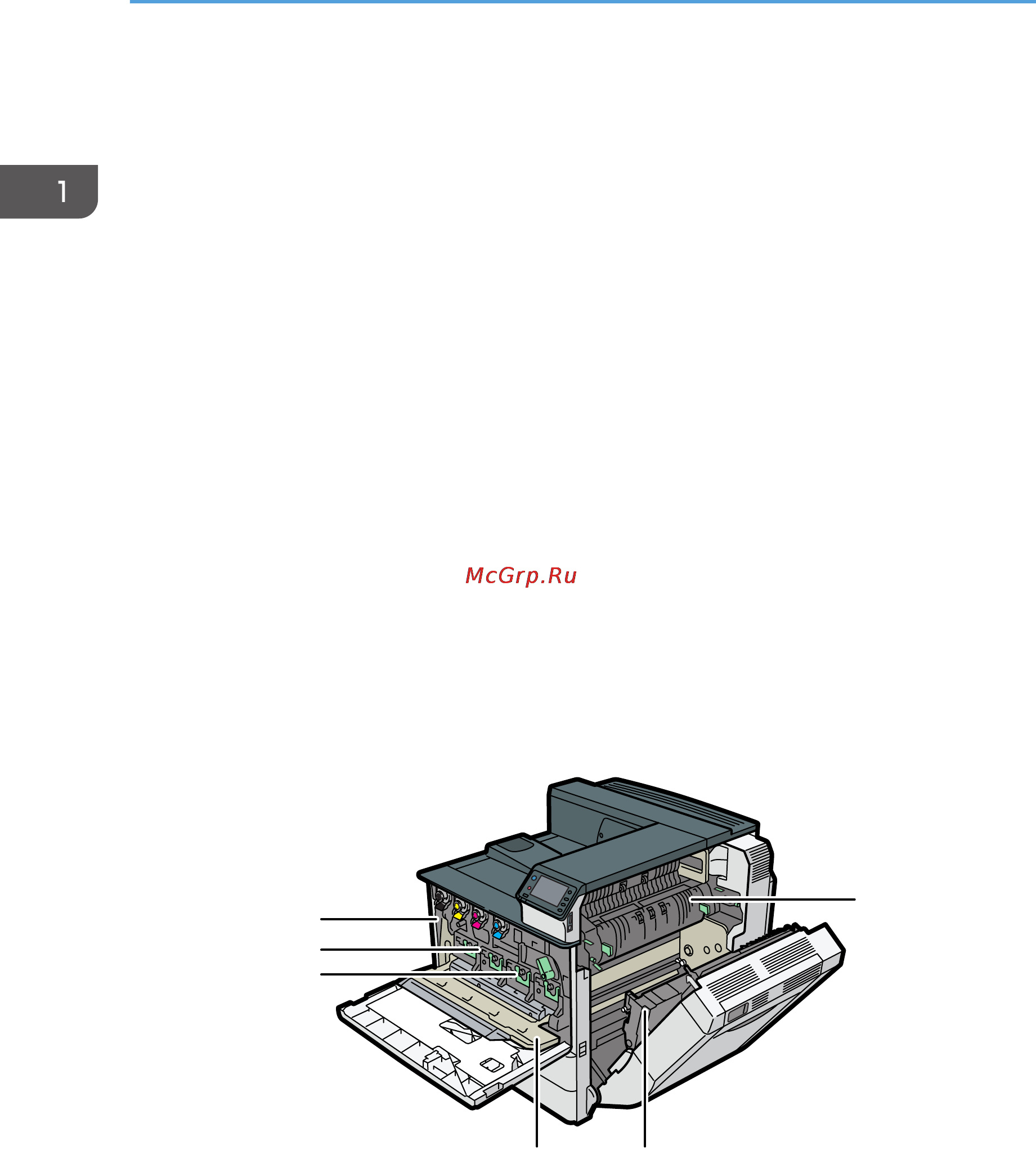

Внутренняя часть
3 2
1
6
5
4
CQT004
1. Блок термозакрепления
Заменяйте модуль термозакрепления при появлении следующих сообщений:
"Необходима замена блока закрепления. Замените блок закрепления."
Замените блок термозакрепления вместе с валиком переноса.
