FI SV
12
2. SAUNAHUONE 2. BASTU
2.1. Saunahuoneen rakenne 2.1. Bastuns konstruktion
A
G
C
E
F
D
A
B

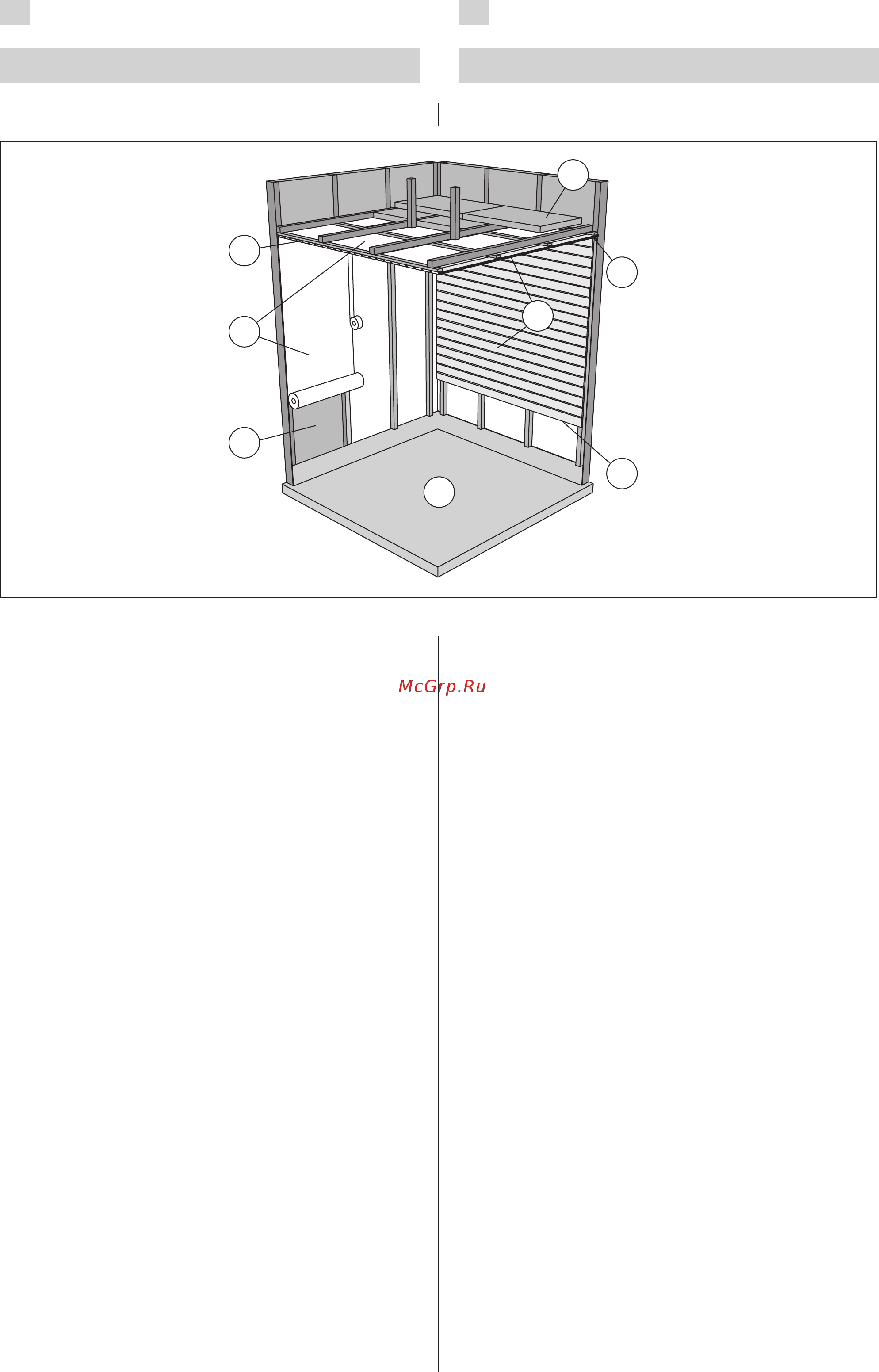

Kuva 4.
Bild 4.
A. Eristevilla, paksuus 50–100 mm. Saunahuone
tulee eristää huolellisesti, jotta kiuasteho voi-
daan pitää kohtuullisen pienenä.
B. Kosteussulku, esim. alumiinipaperi. Aseta pape-
rin kiiltävä puoli kohti saunan sisätilaa. Teippaa
saumat tiiviiksi alumiiniteipillä.
C. Noin 10 mm tuuletusrako kosteussulun ja pa-
neelin välissä (suositus).
D. Pienimassainen 12–16 mm paksu paneelilauta.
Selvitä ennen paneloinnin aloittamista laitteiden
sähköjohdotukset sekä kiukaan ja lauteiden
vaatimat vahvistukset seinissä.
E. Noin 3 mm tuuletusrako seinä- ja kattopaneelin
välissä.
F. Saunan korkeus on tavallisesti 2100–
2300 mm. Vähimmäiskorkeus riippuu kiukaasta
(katso taulukko 2). Ylälauteen ja katon välin
tulisi olla enintään 1200 mm.
G. Käytä keraamisia lattiapäällysteitä ja tummia
sauma-aineita. Kivistä irronnut kiviaines ja
löylyveden epäpuhtaudet saattavat liata ja/tai
vaurioittaa herkkiä lattiapäällysteitä.
HUOM! Selvitä paloviranomaisten kanssa mitä pa-
lomuurin osia saa eristää. Käytössä olevia hormeja
ei saa eristää.
HUOM! Suoraan seinään tai katon pinnalle asen-
nettu kevytsuojaus voi aiheuttaa palovaaran.
2.1.1. Saunan seinien tummuminen
Saunahuoneen puupintojen tummuminen ajan mit-
taan on normaalia. Tummumista saattavat nopeut-
taa
• auringonvalo
• kiukaan lämpö
• seinäpintoihin tarkoitetut suoja-aineet (suoja-ai-
neet kestävät huonosti lämpöä)
• kiukaan kivistä mureneva ja ilmavirtauksien
mukana nouseva hienojakoinen kiviaines.
A. Isoleringsull, tjocklek 50–100 mm. Bastun bör
isoleras omsorgsfullt för att kunna hålla bastu-
aggregatets effekt relativt låg.
B. Fuktspärr, t.ex. folie. Placera foliens glatta
yta mot bastuns inre. Tejpa fogarna täta med
aluminiumtejp.
C. Cirka 10 mm bred ventilationsspringa mellan
fuktspärr och panel (rekommendation).
D. Lätt panel i 12–16 millimeters tjocklek. Utred
anläggningarnas elanslutningar innan panelning-
en inleds, samt väggförstärkningar som aggre-
gatet och lavarna kräver.
E. Cirka 3 mm bred ventilationsspringa mellan
vägg- och takpanel.
F. Bastuns höjd är normalt 2100–2300 mm.
Minimihöjden beror på aggregatet (se tabell 2).
Avståndet mellan övre lave och taket är maxi-
malt 1200 mm.
G. Använd keramisk golvbeläggning och mörk
fogmassa. Stenmaterial som lossat från stenar-
na och orenheter från badvattnet kan smutsa
och/eller skada känsligt golv.
OBS! Konsultera brandmyndigheterna om vilka
delar av brandväggen får isoleras. Rökkanaler i an-
vändning får inte isoleras.
OBS! En direkt på väggen eller i taket monterad
tändskyddande beklädnad kan orsaka brandfara.
2.1.1. Mörknande av bastuns väggar
Det är normalt att träytorna inne i bastun mörknar
med tiden. Mörknandet kan försnabbas av
• solljus
• värmen från aggregatet
• skyddsmedel avsedda för väggytor (skyddsme-
del tål värme dåligt)
• finfördelat stenmaterial som smulats från ste-
narna och förts med luftströmningar.
