Harvia Top Steel M80 [20/64] Varaosat 4 reservdelar
![Harvia Top Steel M60E [20/64] Varaosat 4 reservdelar](/views2/1644613/page20/bg14.png)

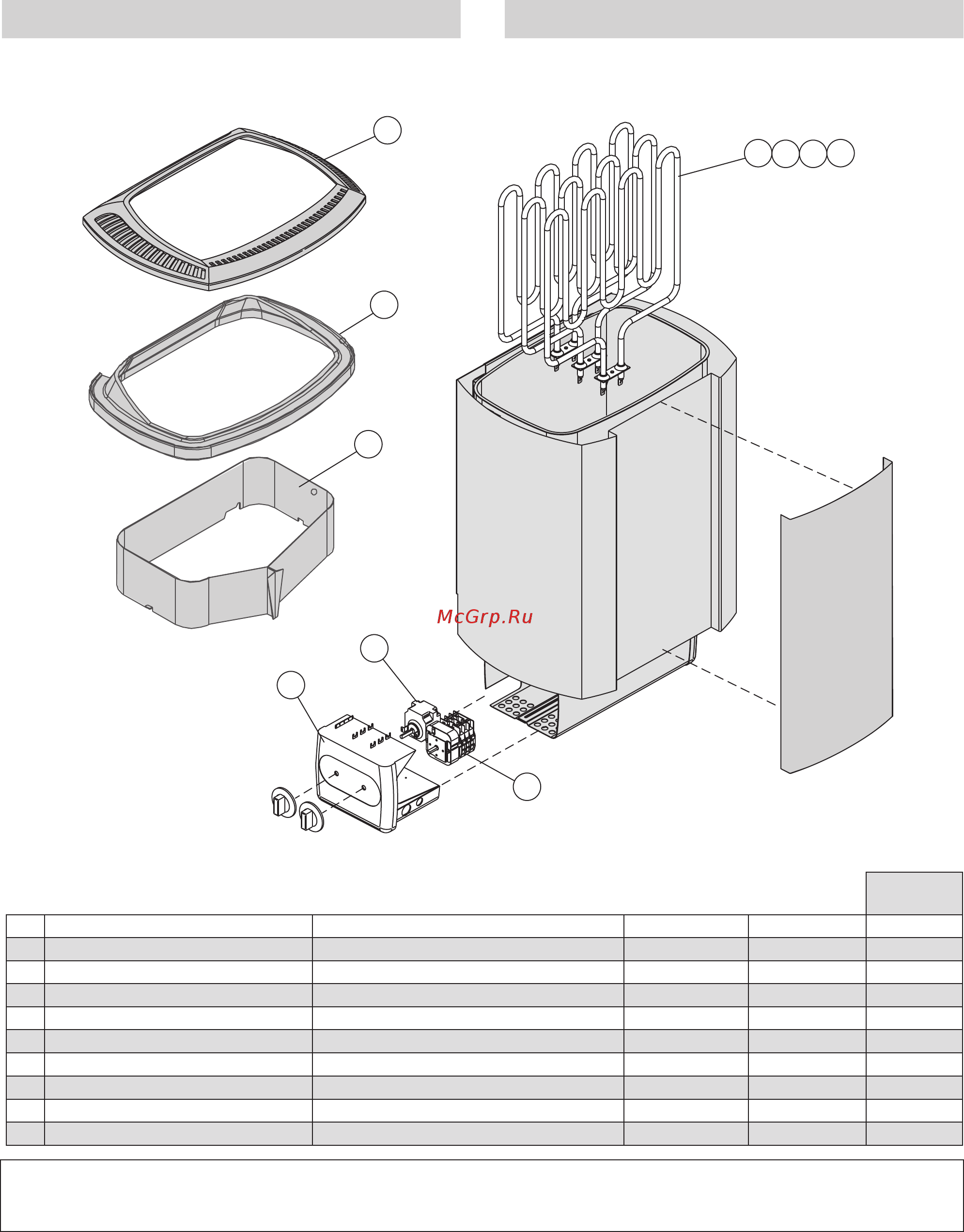

4. VARAOSAT 4. RESERVDELAR
1 2 3 4
10
5
6
7
9
8
SSTL/
EGFF
1 Vastus 1500 W/230 V Värmeelement 1500 W/230 V M, ME ZSK-690 8260990
2 Vastus 2000 W/230 V Värmeelement 2000 W/230 V M, ME ZSK-700 8260992
3 Vastus 2670 W/230 V Värmeelement 2670 W/230 V M, ME ZSK-710 8260993
4 Vastus 3000 W/230 V Värmeelement 3000 W/230 V M90E ZSK-720 8261457
5 Kello Kopplingsur (timer) M ZSK-510 8260996
6 Termostaatti Termostat M ZSK-520 8260997
7 Sähkökotelon pääty Ända av kopplingslådan M, ME
ZST-360
8 Löylynohjain Värmeluftledare M, ME ZST-103
9 Löylynohjain Värmeluftledare M, ME ZST-167
10 Löylynohjain Värmeluftledare M, ME ZST-460
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
